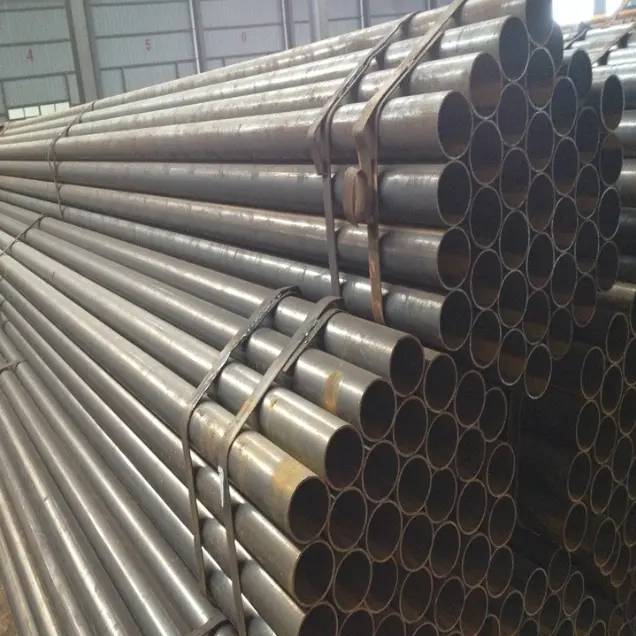

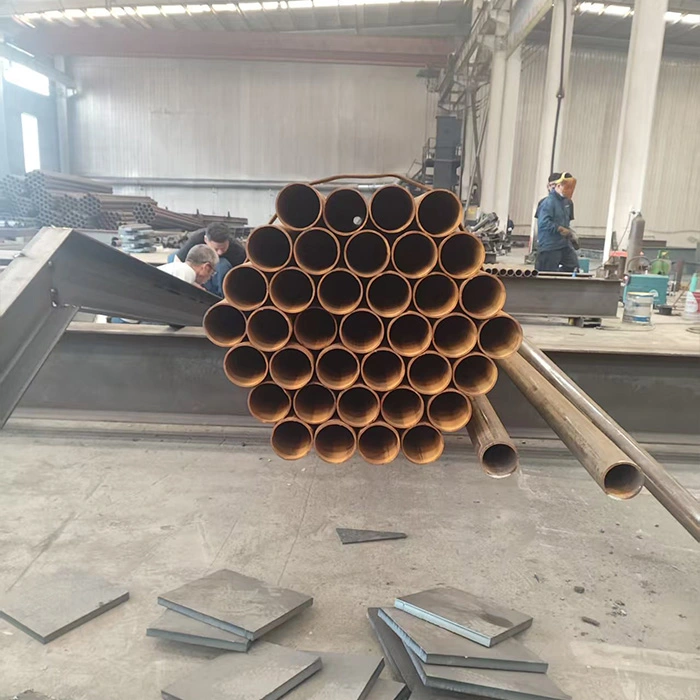

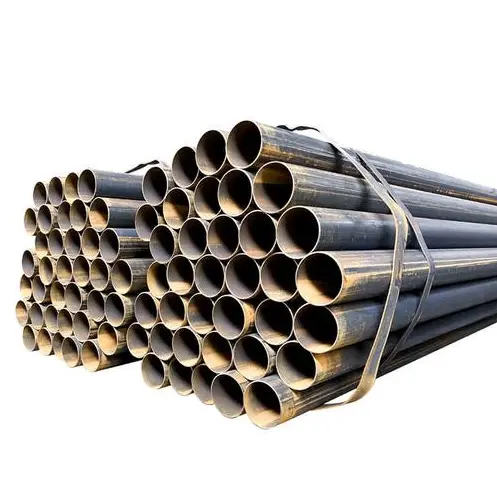

Hegesztett acélcsövek

A hegesztett acélcsövek néven ismert termékek acélszalagok hengerlésével és hegesztésével készülnek. Elsősorban egyenes varratú és spirálvarratú hegesztett csövekbe sorolhatók, amelyeket az olyan szabványok szerint gyártanak, mint a GB/T 3091 és a GB/T 13793, és általában Q235B vagy Q355B acélból készülnek. Főleg alacsony nyomású folyadékszállításhoz, acél szerkezeti gerendákhoz és oszlopokhoz, védőkorlát-tartókhoz, települési csőhálózatokhoz, elektromechanikus vezetékekhez és ideiglenes projektekhez használják, így alkalmasak normál üzemi körülményekre, beleértve a környezeti hőmérsékletet és az alacsony-közepes nyomást is.

Termékjellemzők

I. Szerkezeti és mechanikai jellemzők

1. A hegesztett acélcsöveket acélszalagok hengerlésével és hegesztésével alakítják ki, és kétféle típusban kaphatók: egyenes és spirálvarratú. Az üreges kör keresztmetszet egyenletes terheléseloszlást biztosít, kiváló hajlítási és csavarási ellenállást, valamint kiváló általános stabilitást biztosít.

2. Az általános szilárdság megfelel az alacsony és közepes nyomású alkalmazások követelményeinek. A nagy átmérőjű spirálvarratú hegesztett csövek kiváló nyomástartó képességet és merevséget kínálnak a szabványos egyenes varratú hegesztett csövekhez képest. A hegesztési varratok korlátai miatt azonban nem alkalmasak olyan extrém körülményekre, mint a magas nyomás, magas hőmérséklet vagy erős korrózió.

3. Azonos teherbírás mellett könnyebbek, mint a tömör acél alkatrészek, így hatékonyan csökkentik a teljes szerkezeti terhelést.

II. Gyártási és költségjellemzők

1. A gyártási folyamat kiforrott, nagy kapacitást és gyors szállítást kínál. Bőséges készlet áll rendelkezésre a piacon gazdaságos áron, ami alacsony összköltséget eredményez.

2. A specifikációk széles skálája áll rendelkezésre – a kis átmérőjű csövektől a nagy átmérőjű csővezetékekig és oszlopcsövekig – lehetővé téve a rugalmas kiválasztást.

III. Feldolgozási és építési jellemzők

1. A másodlagos megmunkálás – például vágás, ferde levágás, menetvágás, hajlítás és hegesztés – egyszerű, leegyszerűsíti a helyszíni építést.

2. A csövek egységes méretűek, könnyen kezelhetők és felszerelhetők. Különféle csatlakozási módok – beleértve a hegesztést, karimákat, menetes és hornyos csatlakozókat – alkalmazhatók a különböző műszaki követelményeknek megfelelően. IV. Használat és korróziógátló jellemzők

1. A standard szállítás "fekete cső" (bevonat nélküli acél) formájában történik; azonban olyan kezelések alkalmazhatók, mint a tűzihorganyzás, festés, korróziógátló bevonatok és 3PE korróziógátló rétegek. Beltéri és kültéri használatra egyaránt alkalmasak.

2. Rugalmas alkalmazás: Önállóan szolgálhatnak folyadékszállító csővezetékként, vagy teherhordó alkatrészekbe, például acél szerkezeti gerendákba, oszlopokba és rácsostartókba szerelhetők.

V. Termékmegkülönböztetések és korlátozások

1. Az egyenes varratú hegesztett csöveket jellemzően kis és közepes átmérőjű, alacsony nyomású csővezetékekhez és könnyű acélszerkezetekhez használják. A spirálhegesztett csövek elsősorban nagy átmérőjűek, így alkalmasak nagy távolságú települési szállításra és nagyméretű acél szerkezeti elemekre.

2. A hegesztett varratok jelenléte miatt ezek a csövek kisebb nyomásállóságot, magas hőmérsékleti ellenállást és fáradási szilárdságot mutatnak, mint a varrat nélküli acélcsövek. Szigorúan tilos olyan kritikus nyomást hordozó alkalmazásokban használni, ahol nagy nyomású gyúlékony/robbanásveszélyes anyagokat vagy magas hőmérsékletet/magas nyomást alkalmaznak.

Főbb felhasználások és alkalmazási kör

I. A hegesztett acélcsövek főbb felhasználási területei

1. Folyadékszállítás

Közegek, például csapvíz, szennyvíz, alacsony nyomású gáz, szellőző/porelszívás és általános célú olajok szállítására szolgál; ezek a polgári és ipari hálózatok elsődleges csővezetékei.

2. Acél szerkezeti teherhordó alkatrészek

Kör alakú oszlopok, rácsos elemek, tetőtartók és platformoszlopok gyártására használják; kiválthatnak bizonyos szerkezeti acélformákat a segéd- vagy közepes terhelésű gerendák és oszlopok számára.

3. Védelem és bezárás

Használható útburkolati korlátokhoz, gyári kerítésekhez, lépcsőkorlátokhoz, erkélykorlátokhoz, felhalmozókeretekhez és kültéri hirdetőtábla-tartókhoz.

4. Mechanikai és elektromos támogató rendszerek

Vízcsövek, légcsatornák és kábeltálcák tartóinak és akasztóinak, valamint speciális felszerelési konzolok és rögzítő rudak készítésére szolgál.

5. Település- és mélyépítés

Használható települési csővezeték-hálózatokhoz, folyóparti burkolatokhoz, cölöpalapburkolatokhoz, alagút szellőzőcsatornákhoz és ideiglenes biztonsági korlátokhoz építkezéseken.

6. Ideiglenes és mezőgazdasági létesítmények

Használható állványzatokhoz, ideiglenes ólakokhoz, üvegházak vázához és mezőgazdasági vízszállító csővezetékekhez.

II. Alkalmazási kör

1. Építőmérnöki tervezés: polgári épületek, üzemi műhelyek, raktárak, helyszíni vízellátó és vízelvezető rendszerek, valamint acélszerkezeti tartórendszerek.

2. Települési közművek: Városi vízellátó és szennyvízelvezető hálózatok, útpálya védőkorlátok, tájépítészet, települési csővezeték szerelés. 3. MEP (Mechanical, Electrical and Plumbing/HVAC): Vízellátás és vízelvezetés, szellőztetés és alacsony nyomású gázcsövek gyárak, épületek és bevásárlóközpontok számára.

4. Ipari és bányászati ​​vállalkozások: Műhelyátadó csövek, berendezések támasztékai, anyagudvar-burkolatok és könnyű rácsos szerkezetek.

5. Mezőgazdaság és tereprendezés: Mezőgazdasági öntözőcsövek, üvegházi keretek és tájkerítések.

6. Ideiglenes munkák: Ideiglenes helyszíni létesítmények, ideiglenes támasztékok, ásatási gödrök védelme és építési állványzat.

Kiválasztási útmutató

Egyenes varratú hegesztett csövek: Elsősorban kis és közepes átmérőjűek; általában beltéri csővezetékekhez, korlátokhoz és kisméretű acélszerkezetekhez használják.

Spirálhegesztett cső: Elsősorban nagy átmérők; általánosan használt városi törzsvezetékekhez, nagy távolságú vízszállításhoz és nagyméretű acél szerkezeti oszlopokhoz.

Teljesítményparaméterek

I. Végrehajtási szabványok

·GB/T 3091-2025: Hegesztett acélcsövek alacsony nyomású folyadékszállításhoz (víz, gáz, levegő stb.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Hosszanti elektromosan hegesztett acélcsövek (szerkezeti, állványzati, általános gépekhez)

·GB/T 9711 / API 5L: Csővezeték olaj- és gázszállításhoz (L245/L360/L415 stb.)

II. Általános anyagok és mechanikai tulajdonságok (szobahőmérséklet)

· Rugalmassági modulus: 2,06×10⁵ MPa

·Sűrűség: 7,85 g/cm³

· Ütésenergia: Környezeti hőmérséklet **≥27 J** (Q235B, V-bevágás)

III. Méretek és műszaki adatok (elsősorban hosszhegesztés)

1) Külső átmérő tartomány

·Kis átmérő: DN15–DN50 (21,3–60,3 mm)

·Közepes átmérő: DN65–DN250 (76,1–273 mm)

·Nagy átmérő: DN300–DN600 (323,9–610 mm)

·Spirálhegesztett cső: DN800–DN3000-ig

2) Falvastagság (általános)

·Szabvány: 1,2–12,7 mm

·Nehézfalú: 12,7–40 mm

·Tűrés: Falvastagság ±10% t; Külső átmérő ±0,5% - ±1,0%

3) Hossz

·Szabvány: 6 m, 9 m, 12 m fix hosszúságok

·Testreszabható: 15-18 m

·Hosszsági tűrés: +20 mm / 0 mm

4) Elméleti tömeg (kg/m)

W=0,02466×(D-t)×t

·D: Külső átmérő (mm); t: falvastagság (mm)

· Horganyzott cső: Súly × 1,015–1,03 (bevonattényező)

IV. Nyomástartó és folyamatteljesítmény

1) Hidrosztatikai teszt (kötelező)

· Szabványos fekete cső: 5,0 MPa, tartási nyomás ≥5s

· Gázcső: 6,0 MPa, tartási nyomás ≥10s

· Nehézfalú cső: 7,0 MPa

· Javasolt üzemi nyomás: ≤1,6 MPa (hosszú távú biztonság)

2) Hegesztési varrat minősége

· Roncsolásmentes vizsgálat (NDT): UT (ultrahangos) / RT (radiográfiai)

· Hosszirányú varrat: nagyfrekvenciás hegesztés, hegesztési együttható **≈0,85–0,9**

· Spirálvarrat: merülőíves hegesztés, hegesztési együttható **≈0,9–0,95**

3) Lapítási/hajlítási teszt

· Lapítás: Nincs repedés, nincs rétegválás

· Hajlítás (DN≤50): 90°, hajlítási sugár = 6D (fekete cső) / 8D (horganyzott cső), hegesztési varrat oldalt elhelyezve; nincs repedés, nincs horganyréteg hámlás

4) Üzemi hőmérséklet

· Normál: -20°C és +200°C között

· Alacsony hőmérsékletű acél (L245N): -40°C-ig

V. Felület- és korrózióvédelem

· Szállítási állapot: Fekete cső (csupasz cső) / Tűzihorganyzott / Epoxi / 3PE (temetett)

· Horganyzott réteg: ≥300 g/m² (kétoldalas), helyi vastagság **≥85 μm**

· Felületi minőség: Nincs repedés, nincs gyűrődés, nincs forradás, nincs erős korrózió

VI. Csatlakozási módok

· DN≤50: Menetes csatlakozás (GB/T 7306)

· DN65–DN200: Karimás csatlakozás / Hornyolt csatlakozás

· DN≥250: Hegesztés (tompahegesztés / sarokvarrat)

VII. Alkalmazások

· Alacsony nyomású folyadékok: Víz, szennyvíz, gáz, levegő, szellőztetés

· Acélszerkezetek: kör alakú csőoszlopok, rácsos tartók, támasztékok, korlátok, állványzatok

· Hőmérséklet: -20 - 200°C; Nyomás: ≤2,5 MPa
