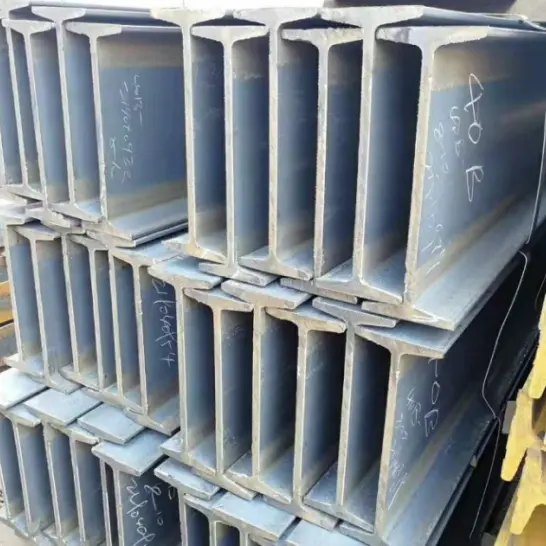

Melegen hengerelt szerkezeti I Beam Steel

A HAISHENG, egy megbízható kínai szerkezeti acélgyártó és egyablakos beszállító, GB/T 706-onként Q235B és Q355B minőséggel gyártott melegen hengerelt szerkezeti acélt raktároz. Kúpos belső karimájának és egyenetlen vastagságának köszönhetően gazdaságos költséget és egyszerű megmunkálást biztosít. Széles körben használják könnyű másodlagos gerendákhoz, platformokhoz, tartókhoz és ideiglenes könnyű acélszerkezetekhez, hagyományos melegen hengerelt szakasz kis és közepes fesztávú épületekhez.

Főbb termékjellemzők

I. Metszeti és mechanikai jellemzők

1. A belső karima felületei lejtősek, a karima vastagsága belülről kifelé elvékonyodik; ez egyenetlen feszültségeloszlást eredményez a szakaszon és viszonylag gyenge oldalirányú merevséget.

2. Melegen hengerelt szerkezeti I-gerendás acél egyetlen, integrált egységként hegesztett kötések nélkül, ami alacsony maradó feszültséget és jó szerkezeti stabilitást eredményez.

3. Megfelelő hajlítási ellenállást biztosít, de átlagos torziós és oldalirányú elmozdulási ellenállást biztosít; nem alkalmas hosszú fesztávú, nagy szélterhelésű vagy nagy terhelésű alkalmazásokhoz.

II. Gazdasági és beszerzési jellemzők

1. Klasszikus termékkategória széles körű specifikációkkal; széles körben elérhető raktáron, könnyen beszerezhető és versenyképes áron.

2. Azonos teherbírás mellett az anyagfelhasználás nagyobb, mint a melegen hengerelt H-gerendáké, így gazdaságosabb a kis teherbírású szerkezeteknél.

III. Felépítési és használati jellemzők

1. A szabályos forma megkönnyíti a másodlagos megmunkálást (vágás, hegesztés, fúrás), és lehetővé teszi a különféle helyszíni csatlakozási módokat.

2. A mérsékelt önsúly egyszerűvé teszi az emelést és a telepítést; ideális egyszerű épületekhez és ideiglenes építményekhez.

3. Melegen hengerelt "fekete" malomfelülettel rendelkezik; szükség szerint rozsdaeltávolító és korróziógátló bevonattal ellátható, hogy megfeleljen a beltéri és a szokásos kültéri környezetnek.

IV. Összehasonlítás a melegen hengerelt H-gerendákkal

1. Az oldalirányú merevség lényegesen kisebb, mint a H-gerendáké; nem alkalmas sokemeletes épületek oszlopaként vagy hosszú fesztávú főgerendákként való használatra.

2. A szelvényhatásfok viszonylag alacsony, nagyobb terhelés esetén több anyagra van szükség.

3. Kiváló költség-teljesítmény arány; továbbra is széles körben használják könnyű és egyszerű acélszerkezetekben.

Felhasználások és alkalmazási kör

I. Elsődleges felhasználások

1. Padló/tető másodlagos gerendák és egyszerűen alátámasztott gerendák: A melegen hengerelt szerkezeti I-gerendás acélt könnyű padló- és tetőterhelések elviselésére használják, jellemzően kis és közepes fesztávú teherhordó rendszerekben.

2. Platform- és járdagerendák: Elsődleges és másodlagos teherhordó alkatrészek ipari üzemekhez, berendezések platformjaihoz, karbantartási járdáihoz és állványaihoz.

3. Konzolok és támasztékok: Csőtartók, berendezéstartók, falrögzítések és ideiglenes tartókeretek gyártása.

4. Szelemen és falkeret: Tetőszelemencek könnyűipari épületekhez, építési helyszínekre és egyszerű burkolatkeretekhez.

5. Kisméretű keretek, gerendák és oszlopok: gerendák és oszlopok könnyű acélkeretekhez alacsony emelkedésű, egyszerű szerkezetekben, például műhelyekben, raktárakban és kocsibeállókban.

6. Építőipari gépek alkatrészei: Az emelőberendezések alapjai, a jármű alvázai, az ideiglenes ásórögzítés stb.

II. Alkalmazási kör

1. Ipari épületek: Könnyűipari üzemek, raktárak, műhelyek és kis tárolósilók; elsősorban másodlagos teherhordó alkatrészekhez használják.

2. Ideiglenes/egyszerű polgári építmények: Építési helyszíni ideiglenes létesítmények, kocsibeállók, előtetők, egyszerű tárolókamrák és moduláris/mobil épületek.

3. Települési infrastruktúra: Városi felhalmozás, védőkorlát támasztékok, gyalogos sétányok támasztékai és kis állványok.

4. Elektromechanikus támaszték: Csőállványtartók erőművekhez és vegyi üzemekhez, berendezések alapjai és HVAC csőakasztók/tartók.

5. Ideiglenes mérnöki létesítmények: ásatási támasztékok, állványzatok és ideiglenes teherhordó keretek építéshez.

6. Egyéb szakterületek: Mezőgazdasági gépek alvázai, kis szállítóeszközök keretei, egyszerű raktári polcok.

Főbb teljesítményparaméterek

Szabványok: GB/T 706-2016, GB/T 700, GB/T 1591

I. Általános anyagok és mechanikai tulajdonságok

II. A szakasz megnevezése és a specifikáció részletei

1. Megnevezés formátuma: Modell + Magasság (pl. 10#, 12#, 14#, 16#, 20a#, 20b#). Altípusok (a, b, c) léteznek ugyanarra a magasságra; A szövedék és a karima vastagsága fokozatosan növekszik, ami nagyobb teherbírást eredményez.

2. Metszet jellemzői: A belső karima felülete 1:6 lejtős; a karima a gyökerénél vastagabb, a szélénél vékonyabb, ami nem egyenletes feszültségeloszlást eredményez a szakaszon.

III. Általános előírások (modell + szakasz méretei)

Formátum: magasság × karima szélesség × szalagvastagság

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Méret- és alaktűrések

1. Szabványos fix hosszúságok: 6m, 9m, 12m; egyedi vágás elérhető.

2. Egyenesség (hajlásszög): ≤2 mm méterenként; teljes dőlésszög ≤ a teljes hossz 0,2%-a.

3. A csavarodás és a homlokfelület merőlegessége megfelel a nemzeti szabványoknak, biztosítva a pontosságot a beépítés és a kötés során.

V. Felületi és feldolgozási jellemzők

1. Szállítási állapot: Melegen hengerelt, marási mérleggel (fekete kivitel).

2. Megmunkálhatóság: Vágásra, fúrásra, hegesztésre és hajlításra alkalmas; kényelmes a másodlagos feldolgozáshoz.

3. Korrózióvédelem: Nyers állapotban nem védett; rozsdaeltávolításon, festésen vagy tűzihorganyzáson eshet át.

VI. Környezeti és szerkezeti paraméterek

1. Működési hőmérséklet: -20°C és 80°C között.

2. Szerkezeti jellemzők: Mérsékelt hajlítási ellenállás; viszonylag alacsony csavarási ellenállás és oldalirányú merevség; nem alkalmas nagy fesztávra, nagy szélterhelésű területekre vagy magas építési építmények elsődleges teherhordó szerepére.

3. Terhelhetőség: Elsősorban egyszerűen alátámasztott gerendákhoz és kis terhelésű alkatrészekhez használják; kerülje a hosszú távú excentrikus terhelést.

Melegen hengerelt szerkezeti I-gerendás acél specifikációs táblázata
