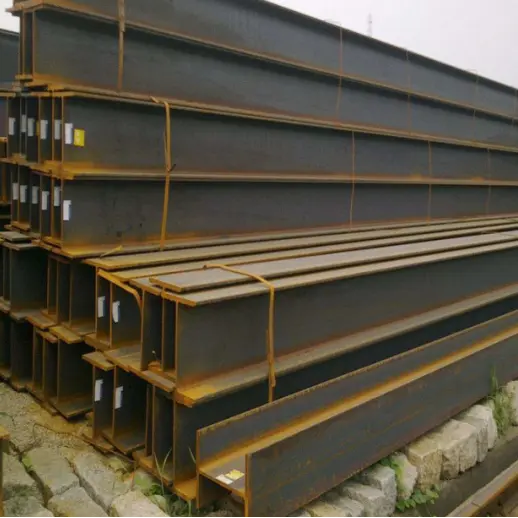

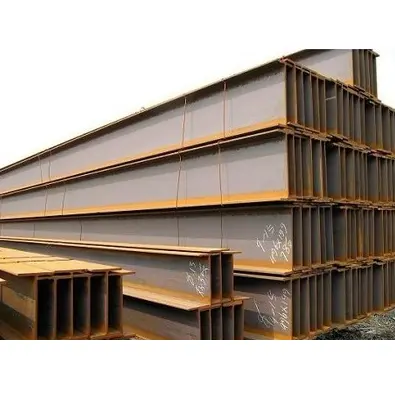

Melegen hengerelt szerkezeti H gerenda acél

Melyek a melegen hengerelt szerkezeti H gerendaacél jellemzői?

I. Szerkezeti és mechanikai jellemzők

1. Hatékony metszetmechanika: Az egyenletes karimavastagságnak és párhuzamos belső és külső felületeknek köszönhetően a szelvénymodulus egyenletesen oszlik el. Kiváló hajlítási, nyíró- és csavarási ellenállást kínálnak a szabványos I-gerendákhoz képest, ami nagy teherbírást eredményez.

2. Stabil összteljesítmény: hegesztett kötések nélküli, integrált, magas hőmérsékletű meleghengerléssel készültek, alacsony maradó feszültséggel rendelkeznek, és ellenállnak a deformációnak és a repedésnek, így biztosítják a magas szerkezeti biztonságot.

3. Nagy merevség és stabilitás: Az erős általános merevség hatékonyan ellenáll a függőleges terheléseknek, a vízszintes szélnyomásnak és a szeizmikus erőknek, így ideálisak hosszú fesztávú, nagy teherbírású gerendákhoz és oszlopokhoz.

II. Gazdasági és anyagi jellemzők

1. Könnyű és anyaghatékony: Kevesebb anyagot igényelnek, mint a hagyományos szerkezeti acél szelvények azonos teherbíráshoz, hatékonyan csökkentve az épület önsúlyát és alapozási költségeit.

2. Szabványosított specifikációk: A HW, HM és HN sorozat átfogó specifikációi a bőséges raktárkészlettel kombinálva megkönnyítik a kiválasztást és a beszerzést.

III. Felépítési és használati jellemzők

1. Magas beépítési hatékonyság: A szabályos geometria és a nagy hézagpontosság különféle csatlakozási módokat tesz lehetővé (például csavarozás és hegesztés), ami rövidebb helyszíni építési időt eredményez.

2. Széleskörű alkalmazkodóképesség: Alkalmas közvetlen használatra gerendákban, oszlopokban, platformokban és tartókban. Korróziógátló bevonattal vagy tűzihorganyzással párosítva beltéri és kültéri használatra, valamint szabványos vagy korrozív környezetben használhatók.

3. Könnyű feldolgozás: Könnyen vágható, fúrható és hegeszthető merevítőkkel és csatlakozólemezekkel, hogy megfeleljen a különféle szerkezeti csatlakozási követelményeknek.

Felhasználások és alkalmazási kör

I. Elsődleges felhasználások

1. Teherhordó oszlopok: Elsősorban a Wide Flange (HW) típust alkalmazva a fő függőleges teherhordó elemként szolgálnak, átadják a függőleges terheléseket és biztosítják az általános szerkezeti stabilitást.

2. Keretgerendák és oszlopok: A közepes karimás (HM) szakaszok alkalmasak acélvázrendszerekhez, amelyek függőleges terhelést és oldalirányú erőket egyaránt kezelnek.

3. Elsődleges és másodlagos gerendák: A keskeny karimás (HN) szakaszok a legszélesebb körben használtak; elbírják a padló- és tetőterhelést, és ideálisak nagy fesztávú padló- és tetőfedő rendszerekhez.

4. Merevítő/támasztó alkatrészek: Berendezéstartók, csőtartó-támasztékok, karbantartó platformok, tetőszelementalpok stb. gyártásához használják.

5. Kompozit szerkezetek: Betonnal kombinálva acél-beton kompozit gerendákat és oszlopokat alkotnak többemeletes és sokemeletes épületekben.

II. Alkalmazási kör

1. Ipari épületek

Különféle acélszerkezetű gyárak, raktárak, műhelyek és darugerenda rendszerek; A melegen hengerelt szerkezeti H-gerendák az ipari acélszerkezetek alapanyaga.

2. Köz- és polgári épületek

Nagy terű, nagy fesztávú építmények, mint például stadionok, kiállítási központok, közlekedési csomópontok (állomások/repülőterek), bevásárlóközpontok, irodaházak és többszintes lakóépületek.

3. Önkormányzati és infrastruktúra

Városi közműalagutak, hídpillérek, gyalogos felüljárók, önkormányzati felhalmozó tartók és nagyméretű kültéri hirdetőtáblák keretei.

4. Új energia és támogató projektek

Fotovoltaikus (PV) tartószerkezetek, szélturbina alapok, energiatároló létesítmények és acélvázak új energetikai infrastruktúrához.

5. Egyéb mezők

Nagy berendezésbázisok, ipari platformok, hajófedélzeti támasztékok, logisztikai és raktári állványrendszerek, valamint előregyártott acélépületek.

A melegen hengerelt szerkezeti H gerendaacél fő teljesítményparaméterei

Vezetői szabványok: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Általános anyagok és mechanikai tulajdonságok

II. Szakosztály besorolási és kijelölési szabályok

1. Osztályozás

· HW (Wide-Flange H-beam): Karima szélessége ≈ szelvény magassága; elsősorban oszlopokhoz használják.

· HM (közepes karimás H-gerenda): Közepes karimaszélesség; elsősorban keretgerendákhoz és oszlopokhoz használják.

· HN (keskeny karimás H-gerenda): Nagy szelvénymélység és keskeny karimák; elsősorban elsődleges és másodlagos gerendákhoz használják (legnagyobb használati mennyiség).

2. Megnevezési formátum: Magasság H × karima szélesség B × szalagvastagság t1 × karimavastagság t2. Példa: HN400×200×8×13.

III. Méret- és alaktűrések

1. Metszeti méreteltérés: Szigorúan betartja a nemzeti szabvány határértékeit, hogy biztosítsa a pontosságot az összeillesztés és a telepítés során.

2. Egyenesség (Bőgés/Sweep): ≤2 mm méterenként; a teljes eltérés nem haladja meg a teljes hossz 0,2%-át.

3. Csavarodás: Nincs jelentős torziós alakváltozás teljes hosszában; megfelel az acélszerkezet beépítési követelményeinek.

4. Rögzített hossz: szabványos előírások. 6m/9m/12m; rajz alapján egyedi vágás is elérhető.

IV. Felületi és feldolgozási tulajdonságok

1. Szállítási feltételek: Melegen hengerelt "fekete" kivitel (marási skálával).

2. Felületkezelés: Alkalmas utólagos rozsdamentesítésre, festésre, tűzálló bevonásra és tűzihorganyzásra; beltéri és kültéri környezethez egyaránt alkalmazható.

3. Feldolgozhatóság: vágható, fúrható, hegeszthető és hajlítható; alkalmas különféle szerkezeti kötések készítésére.

V. Működési környezet paraméterei

1. Normál üzemi hőmérséklet: [Tartomány] °C.

2. Alacsony hőmérsékleti feltételek: Alacsony hőmérsékletű ütésvizsgálaton kell átmennie a rendkívül hideg területeken történő használathoz.

3. Korrózióállóság: Az alapanyagból hiányzik a benne rejlő korrózióállóság; a felületvédelem korrozív környezetben kötelező.

VI. Szerkezeti teherbírási jellemzők

1. Egyenletes karimavastagság és párhuzamos belső/külső felületek; nagy keresztmetszeti modulus, kiváló hajlítási, oldalirányú elmozdulási és csavarási ellenállással.

2. Beépített melegen hengerelt (nincs hegesztett kötés); alacsony maradó feszültség; ellenáll a deformációnak vagy repedésnek hosszú távú terhelés esetén.

3. Kiváló oldalirányú merevség a szabványos I-gerendákhoz képest; ideális nagy fesztávú szerkezetekhez és nagy szélterhelésnek kitett épületekhez.

Műszaki adatok táblázat
