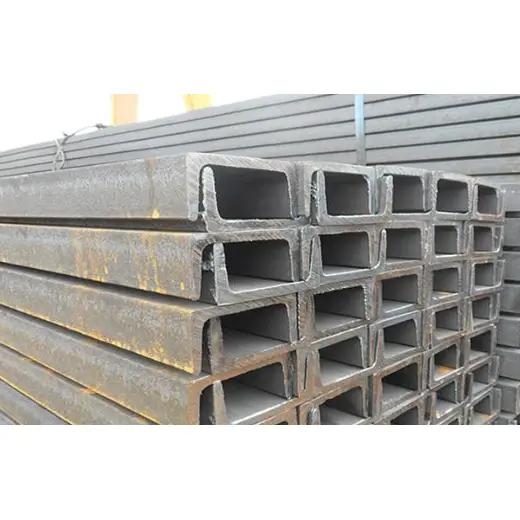

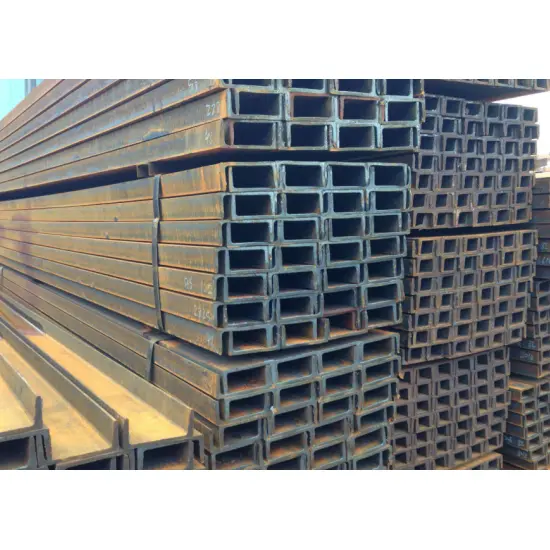

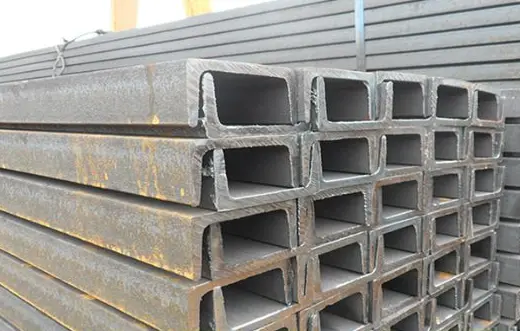

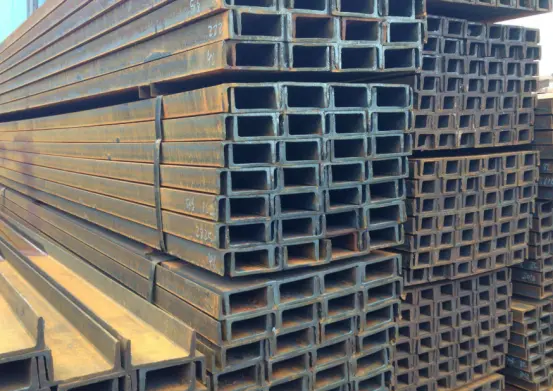

Melegen hengerelt szerkezeti acél csatornaszelvények

A melegen hengerelt szerkezeti acél csatornaszakaszok megfelelnek a GB/T 706-2016 nemzeti szabványnak, és integrált meleghengerlési eljárással készülnek. C-alakú (egyoldalas nyílású) keresztmetszetűek. A modellek szelvénymagasság szerint vannak osztályozva, további felosztások (a, b, c) jelzik a megnövelt vastagságot ugyanazon a magasságon. A termékek könnyűek, könnyen feldolgozhatók és költséghatékonyak. Míg az egyes szakaszok oldalirányú merevsége és csavarási ellenállása korlátozott – így elsősorban másodlagos teherhordó alkatrészekhez alkalmasak – a két szakasz (hátul egymás mellett) és csatlakozólemezekkel való kombinálása jelentősen javítja az általános mechanikai teljesítményt.

A HAISHENG a mainstream melegen hengerelt csatornaszakasz modellek teljes skáláját kínálja, mindegyikhez átfogó anyagvizsgálati jelentés társul. Alkalmasak különféle kiegészítő teherhordó alkalmazásokhoz, beleértve az ipari üzemeket, önkormányzati projekteket, MEP/HVAC rendszereket és ideiglenes szerkezeteket. A korróziógátló kezelések teljes skáláját kínáljuk – beleértve a rozsdaeltávolítást, a festést és a tűzihorganyzást –, hogy megfeleljünk a tengerentúli projektek tömeges beszerzési igényeinek.

I. Termékszabványok

A melegen hengerelt szerkezeti acél csatornaszakaszok gyártása, mérettűrése és mechanikai tulajdonságai megfelelnek a GB/T 706-2016 "Melegen hengerelt szerkezeti acélszelvények" nemzeti szabványnak.

Acél alapanyagokra vonatkozó mechanikai szabványok: GB/T 700 és GB/T 1591.

II. Főbb termékjellemzők

2.1 Keresztmetszet és mechanikai tulajdonságok

1. Egyoldalas nyitott csatorna keresztmetszetű; az egyes elemek mérsékelt oldalirányú merevséget és viszonylag gyenge torziós ellenállást mutatnak, így alkalmatlanok sokemeletes épületek önálló főoszlopaként vagy hosszú fesztávú elsődleges teherhordó gerendákként való használatra.

2. Integrált meleghengerlési eljárással, hegesztett kötések nélkül, alacsony belső maradékfeszültséget eredményezve. A szerkezet stabil és megbízható, ellenáll a repedésnek és a hosszan tartó terhelés alatti deformációnak.

2.2 Beszerzési és költségelőnyök

1. A standard piaci modellek bőséges készlete és a stabil beszerzési csatornák alacsony egységárakat és ellenőrizhető projektköltségeket biztosítanak.

2. Az azonos teherbírás melletti kisebb önsúly hatékonyan csökkenti az acélszerkezet összsúlyát, valamint a szállítási és emelési költségeket.

2.3 A helyszíni gyártás és építés előnyei

1. A melegen hengerelt szerkezeti acél csatornaszakaszok szabadon vághatók, fúrhatók, hegeszthetők és hajlíthatók; a helyszíni másodlagos gyártáshoz nincsenek folyamatkorlátozások, ami lehetővé teszi a rugalmas csatlakozási összeszerelést.

2. A kompakt méret és az alacsony önsúly lehetővé teszi a mozgatást és az emelést kézi munkával és kisüzemi berendezésekkel, jelentősen lerövidítve a helyszíni kivitelezés ütemezését.

3. Csavarozott és hegesztett csatlakozásokkal egyaránt kompatibilis; különböző acéllemezekkel és szelvényekkel párosítható a csukló összeszereléséhez.

2.4 Korrózióvédelem és környezeti alkalmazkodóképesség

1. Melegen hengerelt "fekete" állapotban (marási skálával) és előre felvitt korróziógátló bevonat nélkül szállítjuk.

2. A korróziógátló kezelések – például csiszolás/rozsdaeltávolítás, rozsdamentes alapozó felvitel, tűzihorganyzás vagy porfestés – szükség szerint alkalmazhatók; alkalmas száraz beltéri vagy enyhe korróziót okozó kültéri használatra.

2.5 A kombinált használat előnyei és korlátai

1. A kombinált használat előnyei: A két csatornaszakasz egymás melletti összekapcsolása az összekötő lemezekkel jelentősen megnöveli az oldalirányú merevséget és a csavarodási ellenállást, kielégítve a mérsékelt teherbírási követelményeket.

2. Korlátozások: A nyitott keresztmetszetű szerkezet miatt nem használhatók magas épületek fővázaihoz, ultra-hosszú fesztávú nagy terhelésű főtartókhoz, illetve nagy szélnyomásnak kitett kritikus teherbíró kötésekhez; csak burkolatrendszerekhez, merevítésekhez és másodlagos teherhordó alkatrészekhez alkalmasak.

III. Főbb alkalmazási forgatókönyvek

3.1 A melegen hengerelt szerkezeti acél csatornaszakaszok alapvető felhasználási területei

1. Gyári fal- és tetőszelemen: H-gerendás főtartókkal párosítva a profilozott acél burkolati panelek rögzítésére és a függőleges terhelések átvitelére a tetőről és a falakról.

2. Tartók különböző berendezésekhez és csővezetékekhez: Használható csőtartókhoz és akasztókhoz (beleértve az épületek HVAC rendszereit), berendezések alapjaihoz és kábeltálca-tartókhoz vegyi üzemekben és erőművekben. 3. Könnyű vázelemek: válaszfalak, ajtó- és ablakkeretek, helyszíni védőkeretek és másodlagos teherhordó elemek.

4. Ipari emelvény- és járdatartozékok: Karbantartási sétatartó gerendák, emelvénylépcsőtartók és korlátoszlopok/kapaszkodók alapjai.

5. Merevítő és beágyazott alkatrészek: Beágyazott acéllemezek, gerenda- és oszlopmerevítők, valamint segédacél alapozáshoz.

6. Ideiglenes építési létesítmények: Előre gyártott épületvázak, állványzatok és ideiglenes ásatási biztonsági támasztékok.

3.2 Ipari szintű alkalmazások

1. Ipari épületek: Könnyűipari üzemek, raktárak, műhelyek és nyersanyagtároló létesítmények burkolati és tartórendszerei.

2. Települési infrastruktúra: Út menti biztonsági sorompók, kültéri óriásplakát-keretek, kis gyalogos utak és önkormányzati közművezeték-támasztékok.

3. M&E és HVAC tervezés: Csővezetékek és speciális berendezések tartói/akasztói vegyi üzemekhez, erőművekhez és irodaházakhoz.

4. Egyszerű polgári építmények: Gépkocsibeállók, előtetők, előregyártott kabinok és egyszerű vidéki raktárházak.

5. Logisztika és raktározás: Könnyű tároló állványok és rakományválogató platform keretek.

6. Egyéb tartozékok: Építőipari gépek alapjai, mezőgazdasági gépek alvázai és kis segédacél szerkezetek tengeri hajókhoz.

V. A HAISHENG gyári ellátásának fő előnyei

Közvetlen szállítás a forrásgyártótól: A melegen hengerelt szerkezeti acél csatornaszakaszok házon belüli raktározása kiküszöböli a közvetítői felárakat, jelentős költségelőnyt kínálva a nagyszabású tengerentúli projektek beszerzéséhez.

Stabil raktárkészlet minden specifikáció szerint: Bőséges készlet a főbb csatornaacél méretekből egész évben (5-25a); támogatja a kötegelt szállítást és a gyors reagálást a sürgős projektmegrendelésekre.

Átfogó minőségellenőrzés és nyomon követhetőség: A melegen hengerelt szerkezeti acél csatornaszakaszok minden tétele eredeti malomtanúsítványokkal és mechanikai tulajdonságvizsgálati jelentésekkel érkezik; támogatja a harmadik fél által végzett újraellenőrzést, hogy megfeleljen a tengerentúli projekt-elfogadási szabványoknak.

Egyablakos feldolgozási szolgáltatások: Támogatja a rögzített hosszúságú vágást, lyukasztást, hajlítást, hegesztett előregyártást és egyedi tűzihorganyzást; H-gerendák, I-gerendák, beágyazott lemezek és nagy szilárdságú csavarok kötegelt exportját is kínálja. Szabványos exportcsomagolás: nedvesség- és rozsdaálló fa raklapok vagy fóliacsomagolás; tartalmazza a megfelelőségi tanúsítványokat és az anyagtanúsítványokat kínai és angol nyelven is a zökkenőmentes vámkezelés és a helyszíni átvétel biztosítása érdekében.

IV. Kulcsfontosságú termékteljesítmény-paraméterek

4.1 Az alapanyag mechanikai tulajdonságai

Kiegészítő mechanikai mutatók:

V-bevágás ütési energia normál hőmérsékleten: Q235B ≥27J; Q355B ≥34J

Rugalmassági modulus E ≈ 2,06×10⁵ MPa

4.2 Jelölési szabály és szabványos méretek

Jelölési specifikáció Szimbólum: [ Formátum: Magasság × Karima szélesség × Szövedékvastagság, pl. [10# = 100 × 48 × 5,3 mm Az azonos magasságú modellek a/b/c fokozatokra oszthatók, szélesebb karimákkal és vastagabb bordákkal a nagyobb teherbírás érdekében.

4.3 Szakasz mechanikai jellemzői (tipikus méretek)

[10# Tehetetlenségi nyomaték Ix ≈ 198 cm⁴ Metszet modulus Wx ≈ 39,7 cm³ Forgási sugár ix ≈ 3,95 cm

[20a# Tehetetlenségi nyomaték Ix ≈ 1780 cm⁴ Metszet modulus Wx ≈ 178 cm³ Forgási sugár ix ≈ 7,86 cm Jellemző: Jó hajlítási ellenállás az erős X tengely mentén, gyenge oldalirányú merevség és torziós ellenállás gyenge Y tengelyen, nem alkalmas a nyomósík és a hajlítási ellenállás gyenge Y-tengelyre.

4.4 Méret- és formatűrés

Szabványos fix hosszúságok: 6m, 9m, 12m, egyedi vágás elérhető

Magasság h tűrés: ±1,5-3,0 mm (modellmérettől függően)

Flange width b tolerance: ±1.5~2.0mm

Egyenesség: ≤2 mm méterenként, teljes egyenesség ≤ a teljes hossz 0,2%-a

Torzió: ≤1,5 ​​mm méterenként

4.5 Megmunkálás és felületi teljesítmény

Szállítási állapot: Melegen hengerelt fekete felület oxidréteggel

Megmunkálhatóság: Könnyű vágás, fúrás, hegesztés és hajlítás a helyszíni gyártáshoz

Korróziógátló lehetőségek: Rozsdamentesítés + alapozó festés, tűzihorganyzás, műanyag szórás

4.6 Üzemi hőmérséklet és terhelési korlátok

Alkalmazható hőmérsékleti tartomány: -20 ℃ ~ 80 ℃

Terhelési jellemzők: Nyitott keresztmetszet alacsony oldalirányú merevséggel és gyenge csavarási ellenállással; alkalmas egyszerűen alátámasztott egytengelyű hajlítóelemekhez, tilos sokemeletes főkeretekhez, nagy fesztávú főgerendákhoz és kulcsfontosságú szélteher tartóelemekhez

Csatlakozás módja: Csavarozott vagy hegesztett; A kettős csatornás, egymás melletti összeállítás nagymértékben javítja az általános merevséget

V. GYIK:

K: Használható-e a csatornaacél önmagában teherhordó függőleges oszlopként sokemeletes keretekhez?

V: Nem ajánlott. A melegen hengerelt szerkezeti acél csatornaszakaszok egyik oldalán nyitott keresztmetszettel rendelkeznek, ami rossz oldalirányú merevséget és csavarási ellenállást eredményez; önmagukban történő használatuk instabilitásra és deformálódásra hajlamossá teszi őket. A HW széles karimás H-gerendák az előnyben részesített választás a sokemeletes szerkezetek elsődleges oszlopaihoz.

K: Mi a legjobb korróziógátló kezelés a csatornaacélhoz kültéri tengerparti projektekben?

V: A teljes egység tűzihorganyzása javasolt hosszú távú kültéri expozícióhoz vagy tengerparti környezetben sópermettel; rövid ideig tartó beltéri használatra párás körülmények között elegendő a rozsda eltávolítása, majd két réteg rozsdagátló alapozó alkalmazása.

K: Hogyan választhatok az azonos magasságú 'a', 'b' és 'c' típusú csatornaacélok közül?

V: Az „a” típus a legvékonyabb szalaggal és karimákkal rendelkezik, így a legkisebb teherbíró képességgel rendelkezik, míg a „c” típusnak a legnagyobb vastagsága. Nagy terhelésű vagy hosszú fesztávú alkalmazásoknál a vastagabb „b” vagy „c” altípusok előnyösek.

K: Milyen megoldások léteznek, ha az egycsatornás acélgerenda merevsége nem megfelelő?

V: Két csatornás acélgerendát lehet egymásnak háttal összekötni, a közéjük behelyezett összekötő lemezekkel kompozit doboz alakú szakaszt alkotva; ez jelentősen növeli az oldalirányú merevséget és a csavarási ellenállást.

K: Vágható-e a csatornaacél adott hosszúságra igény szerint?

V: Igen. A szabványos készlethosszak (6 m, 9 m vagy 12 m) a rajzok alapján tetszőleges hosszúságúra vághatók, és a vágott végek szükség esetén simára csiszolhatók.

Csatornaacél elméleti súlya

Mértékegysége: kg/m、mm
