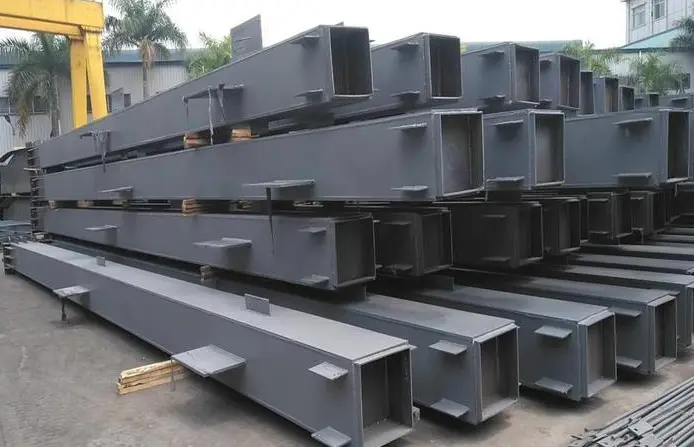

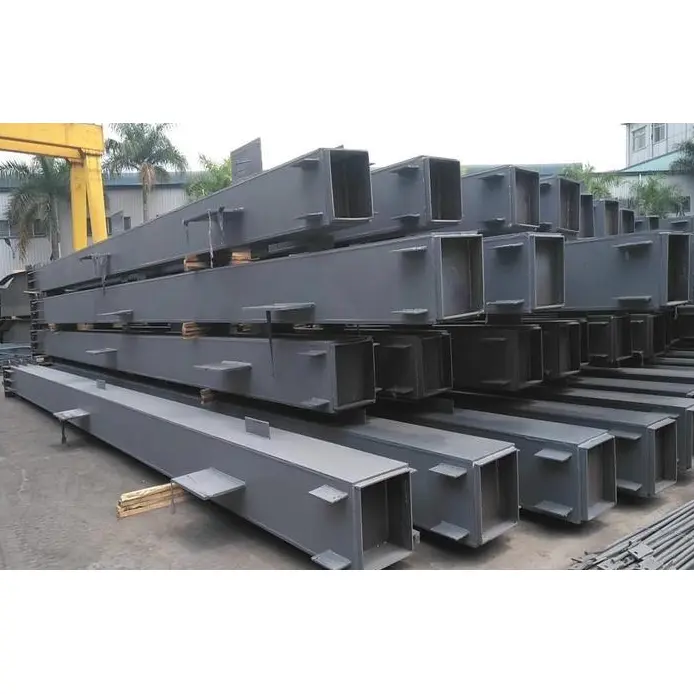

A négyzet alakú üreges szerkezeti acéloszlop egy zárt profilú, doboz alakú teherhordó oszlop. Ez a legköltséghatékonyabb elsődleges függőleges támasztóelem a könnyű és közepes méretű acélszerkezeti projektekhez. A H-gerendák szerkezeti jellemzőitől eltérően – amelyek jellemzően irányított teherbírásúak – ez a négyzet alakú acéloszlop zárt, hegesztett keresztmetszetű. Ez a kialakítás mindkét irányban kiegyensúlyozott teherbírást biztosít, miközben tiszta, négyzet alakú esztétikát és könnyebb önsúlyt kínál.
- Alapanyag kiválasztása: Gondosan választjuk ki a piacon elérhető főáramú, kiváló minőségű szerkezeti acéllemezeket – különösen a Q235B és Q355B minőséget. Ezek a nyersanyagok alacsony szennyeződést tartalmaznak; szívósságuk és szerkezeti szilárdságuk teljes mértékben megfelel a nemzeti építési szabványoknak, ezáltal kiküszöböli a potenciális jövőbeli kockázatokat, például a repedést vagy a korróziót a forrástól kezdve.
- Feldolgozási munkafolyamat: A négyzet alakú üreges szerkezeti acéloszlop alapanyagként lapos acéllemezek felhasználásával készül. Ezeket a lemezeket meghajlítják és összeillesztik, így zárt négyzet alakú csőprofilt (dobozszelvényű) alkotnak. Az oszlopok szigorú megmunkáláson esnek át, amely magában foglalja a precíz vágást, mechanikai egyengetést, az alaplemez hegesztését, a csatlakozó furatok fúrását, a rozsda eltávolítását és a felület korróziógátló bevonását.
- Szerkezeti jellemzők: A zárt dobozos szerkezet kompakt és összességében egységes. Az oszloptengely tökéletesen egyenes marad, nulla hajlítási eltéréssel, és a belső feszültségeloszlás egyenletes, ami lehetővé teszi, hogy stabilan ellenálljon mind a függőleges nyomóterheléseknek, mind az oldalirányú torziós erőknek.
- Standard alkatrészek: A kész négyzet alakú oszloptest, vastagított tömör acél alaplemez és rögzített merevítő lemezek.
- Auxiliary Materials: Custom-fabricated connection plates, high-strength fastening bolts, and connection gusset plates (lugs).
- Szállítási előny: Minden alkatrészt egyidejűleg, egységes készletként gyártanak, biztosítva a tökéletes méretkompatibilitást. Nincs szükség további kiegészítők külön vásárlására; a teljes, beszerelésre kész csomagot egyetlen szállítmányban szállítjuk, amely lehetővé teszi az azonnali helyszíni telepítést.
- Könnyűipari épületek: Kis- és közepes méretű acélszerkezetű gyárak, raktárak, egyszerű gyártóműhelyek és kültéri előtetők.
- Előre gyártott ideiglenes létesítmények: Építkezési moduláris ház, tartóoszlopok előre gyártott helyszíni burkolatokhoz és ideiglenes építési platformok.
- Kereskedelmi és polgári infrastruktúra: alacsony építésű kereskedelmi épületek, kocsibeállók, kisméretű acél tájépítmények és önkormányzati tartószerkezetek.
A zárt keresztmetszetű négyzet alakú cső mindkét irányban hasonló tehetetlenségi nyomatékokkal rendelkezik, leküzdve a hagyományos nyitott profilú acélprofilok (amelyek jellemzően anizotróp szilárdságot mutatnak) eredendő gyengeségét. Ez biztosítja, hogy a nyomó-, az oldalirányú elmozdulás és a torziós ellenállás egyidejűleg maximalizálva legyen. A tervezők mentesülnek attól, hogy további számításokat végezzenek a kétirányú terhelési különbségekre vonatkozóan, így a termék alkalmassá válik különféle beépítési helyzetekre – beleértve a keretoszlopokat és a kerületi teherhordó támasztékokat –, és hatékonyan leegyszerűsíti az általános szerkezeti tervezési sémát.
Az egyenértékű teherbírás mellett a négyszögletes üreges szerkezeti acéloszlop önsúlya lényegesen kisebb, mint a H-gerendáké vagy betonoszlopoké. Ez nemcsak az alapozás költségeit és az alatta lévő talaj terhelését csökkenti, hanem könnyebb emelőberendezések használatát is lehetővé teszi, és csökkenti a helyszíni munkaerőköltségeket. Következésképpen kiválóan alkalmas kis és közepes méretű könnyű acélszerkezetű projektekhez, korlátozott költségvetéssel.
A szerkezeti elemek tökéletesen négyzet alakúak és egyenesek, sík felületekkel rendelkeznek, amelyekben nincsenek éles, kiálló élek, ezáltal biztosítva az erős vizuális egyenletességet. Akár szabadon álló belső teherhordó oszlopokként, akár dekoratív panelekkel burkolt külső oszlopokként használják őket, zökkenőmentesen integrálódnak a tervezésbe, egyensúlyban tartják a szerkezeti funkcionalitást az építészeti esztétikával, hogy megfeleljenek a kereskedelmi, lakossági és tájépítészeti projektek esztétikai igényeinek.
A késztermékek megfelelnek a szigorú gyári szabványoknak mind az egyenesség, mind a homloklap síkosság tekintetében, és szabványos előfúrt furatokkal és ferde élekkel készülnek. Ez nagy toleranciát biztosít a helyszíni összeszerelés során előforduló igazítási hibákkal szemben, így nincs szükség az építőipari személyzet időigényes csiszolási vagy korrekciós munkáira. Még a kezdő személyzet is gyorsan el tudja végezni az összeszerelési feladatokat, ezáltal kézzelfoghatóan felgyorsítja az építési ütemtervet.
Különféle működési környezetekre szabva – beleértve a száraz beltéri tereket, a kitett kültéri területeket és a párás tengerparti régiókat – három különböző korróziógátló megoldást kínálunk: festékbevonatot, tűzihorganyzást és előhorganyzott acélszalag kezelést. Az ügyfelek szabadon választhatnak projekt költségvetésük és tervezett működési környezetük alapján, így biztosítva a hosszú távú oxidációval, esővíz korrózióval és szélnyomásos erózióval szembeni ellenállást, ezáltal meghosszabbítva az acéloszlopok élettartamát.
Különféle szabványos méretű kész raktárkészletet tartunk fenn, ugyanakkor nem szabványos testreszabási szolgáltatásokat kínálunk – beleértve az egyedi hosszúságokat, meghatározott falvastagságokat, egyedi formájú kivágásokat és speciális füllemezhegesztést –, hogy megfeleljünk a különböző projektkövetelményeknek. A kisebb méretek alkalmasak olyan alkalmazásokhoz, mint a kis előtetők és előregyártott szerkezetek, míg a nagyobb méretek képesek kezelni a közepes méretű ipari üzemek nagy terhelési igényeit, ezáltal átfogóan lefedik a különböző projektszintek beszerzési igényeit.
Négyzet alakú üreges szerkezeti acéloszlopainkat CNC vágóberendezéssel dolgozzuk fel, hogy biztosítsuk a lemezek és csövek pontos méretét. Szigorúan ellenőrizzük a végfelületek merőlegességét, így sima, sorjamentes vágott szakaszok keletkeznek, amelyek mentesek az élek leforgácsolásától, ezzel garantálva a szerkezeti elemek beigazítási pontosságát a forrástól kezdve.
Mindegyik oszlop egyenletesen vastagított, tömör alaplemezzel van ellátva. Kerületi, teljes behatolású hegesztési eljárást alkalmazunk a sűrű, robusztus hegesztési varratok biztosítása érdekében. Ez kiküszöböli az olyan minőségi hibákat, mint például a hiányos ömlesztés vagy salakzárványok, ezáltal megerősíti az oszlop alap és alap kapcsolatának szerkezeti stabilitását, és megakadályozza az alaplemez leválását nagy terhelési körülmények között.
Szigorúan betartva az építési tervrajzokat, precíz testreszabási eljárásokat hajtunk végre – beleértve a csatlakozási furatok fúrását, a hegesztési rögzítőfül-lemezeket és a maróvég-ferdékeket – úgy, hogy minden feldolgozási paramétert a nemzeti szabványokhoz viszonyítunk, hogy biztosítsuk a csavarok és a lemezek zökkenőmentes igazítását a helyszíni összeszerelés során.
A megadott korrózióvédelmi tervnek megfelelően mechanikus tisztítási és szemcseszórásos technikák kombinációját alkalmazzuk, hogy alaposan eltávolítsuk az acélfelületről a malomlerakódást és a rozsdaréteget. A rozsda eltávolítása után azonnal többrétegű bevonatrendszert viszünk fel – alapozóból és fedőbevonatból – vagy tűzihorganyzást végzünk, hogy megakadályozzuk az alapanyag másodlagos rozsdásodását.
- A hidegen alakított, zárt szerkezeti acélszelvényekre vonatkozó specifikáció: GB/T 6728
- Szabvány az acélszerkezetek tervezésére: GB 50017-2017
|
Anyag |
Yield Strength |
Szakítószilárdság |
Megnyúlás törés után |
Alacsony hőmérsékletű ütési energia |
|
Q235B |
≥235 MPa |
375~500MPa |
≥26% |
≥27J |
|
Q355B |
≥355 MPa |
470-630 MPa |
≥20% |
≥34J |
- Szabványos oldalhosszak: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;
- Kompatibilis falvastagságok: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;
- Standard hosszúságok: 2m-12m; támogatja az egyéni vágást bármely meghatározott hossztartományra, minimális rendelési küszöb nélkül az egyéni hosszúságokhoz.
- Metszeti terület: 1536 mm² (15,36 cm²)
- Elméleti egységsúly: 12,06 kg/m
- Szerkezeti jellemzők: Kiegyensúlyozott kétirányú hajlítási és csavarási ellenállás; kiváló stabilitás axiális nyomás alatt; alkalmas a könnyűvázas szerkezeti alkalmazások túlnyomó többségére.
- Szerkezeti előnyök: Zárt dobozos szerkezettel rendelkezik; a nyitott profilú acélprofilokhoz képest kiváló ellenállást biztosít az oldalirányú elmozdulással és csavarással szemben, hatékonyan csökkentve az oldalirányú szélnyomást és a külső szeizmikus erőket.
- Tervezési küszöbértékek: Az alkatrész karcsúsági aránya (λ) ≤ 150; ez az érték teljesíti a kritikus tervezési határértékeket ("piros vonalak") a polgári építésben használt könnyű acél és a közepes méretű ipari épületek esetében, így alkalmas a különböző teherhordó keretoszlopok tervezési szabványaira.
- Méreteltérés: Az oldalhossz és a falvastagság eltérései szigorúan betartják a hidegen alakított acélprofilokra vonatkozó nemzeti szabványok által előírt határértékeket.
- Egyenességi pontosság: A szerkezeti elem teljes egyenességének ≤ 1/1000-nek kell lennie a teljes hosszának, hatékonyan kiküszöbölve az olyan problémákat, mint a csavarodás vagy ferdeség.
- A végfelülettel szemben támasztott követelmények: A vágott végfelületeket tökéletesen vízszintesen és merőlegesen kell tartani – mentesen dőléstől vagy bemélyedéstől –, ezáltal biztosítva a pontos illeszkedést a telepítés során.
- Permetező bevonat: Kétrétegű alapozó és fedőréteg felhordása, szabályozott száraz rétegvastagság 80-120 μm. Ez az opció ideálisan alkalmas száraz beltéri környezetre, optimális egyensúlyt kínálva a teljesítmény és a költséghatékonyság között.
- Tűzihorganyzás: ≥ 65 μm vastagságú horganyzott bevonattal büszkélkedhet, ami maximálisan ellenáll az oxidációnak és a korróziónak. Ez a kezelés kültéri, szabadtéri körülmények között 8-15 éves élettartamot biztosít.
- Előre horganyzott szalag négyzet alakú cső: Maga az alapanyag egy előre felvitt cinkbevonattal rendelkezik, amely stabil, alapozó rozsdamegelőző tulajdonságokat kínál. Ez költséghatékony választássá teszi egyszerű, könnyű acélszerkezeti projektekhez.
Négyszögletes üreges szerkezeti acéloszlopainkat úgy tervezték, hogy hosszú távon stabilan működjenek -20°C és +60°C közötti hőmérsékleti tartományban. Természetükből adódóan ellenállnak a szeizmikus erőknek és a szélnyomásnak, nem érintik őket az extrém magas vagy alacsony hőmérsékletek. Ezek az oszlopok sokféle környezetben alkalmazhatók, beleértve a zárt beltéri tereket, a szabadtéri kültéri környezeteket és a párás tengerparti régiókat.
A négyszögletes üreges szerkezeti acéloszlopok tapasztalt hazai gyártójaként a HAISHENG öt legkorszerűbb intelligens gyártóbázist üzemeltet Tiencsin, Fujian, Shandong és Hubei területén. Függetlenül kezeljük a teljes gyártási életciklust – a vágástól, hegesztéstől és mélymegmunkálástól a korróziógátló kezelésig – biztosítva a közvetítői feláraktól mentes, közvetlenül az ügyfelekhez eljuttatott ellátási láncot. Legyen szó kis tételes vásárlásról vagy nagy volumenű konténerexportról, valódi, legalacsonyabb gyári árakat kínálunk a vásárlóknak, ezáltal lehetővé téve a projektek beszerzési költségvetésének hatékony ellenőrzését.
Átfogó, teljes körű minőségellenőrzési mechanizmust hoztunk létre, amely a teljes folyamatot lefedi – a nyersanyagok átvételétől a késztermékek kiszállításáig. A nyersanyagokat egyedileg ellenőrzik az anyagtanúsítványok alapján; a gyártási szakaszban helyszíni méretellenőrzést végzünk és hegesztési varratok roncsolásmentes vizsgálatát végezzük; végül minden készterméket egységes ellenőrzésnek vetnek alá a korróziógátló bevonat egyenességének és vastagságának ellenőrzésére. Minden termék szigorúan megfelel a GB/T 6728 és a GB 50017-2017 nemzeti szabványoknak. Szigorúan kiküszöböljük a minőségi problémákat, például a deformációt, a rossz hegesztést és a korróziót, ezáltal segítve ügyfeleinket abban, hogy – a forrásnál – elkerüljék az olyan problémákat, mint a helyszíni telepítési utómunkálatok és a projekt-átvételi ellenőrzések elmulasztása.
A tipikus egytermékes beszállítókkal ellentétben kiviteli rajzok alapján nem szabványos vágást, egyedi lyukasztást, füllemez hegesztést és speciális korróziógátló kezeléseket tudunk kivitelezni. Raktárról szállítunk szabványos négyzet alakú üreges profiloszlopokat – ideális előtetőkhöz, raktárakhoz és egyszerű szerkezeti projektekhez –, ugyanakkor egyedi, nagy teherbírású dobozos profiloszlopokat is kínálunk az összetett projektek igényeinek kielégítésére, mint például a közepes méretű gyárak és a sokemeletes segédacél szerkezetek. Ez egyablakos megoldást biztosít, amely kielégíti mind a szabványos beszerzési, mind a személyre szabott testreszabási igényeket.
Az acélszerkezet-export iparban szerzett több éves szakértelemmel egy elkötelezett tengerentúli projektcsapatot tartunk fenn, amely jól ismeri a délkelet-ázsiai, közép-ázsiai, afrikai és dél-amerikai régiók mérnöki beszerzési szabványait. Teljes körű vámkezelési dokumentációt, minőségellenőrzési tanúsítványt és anyagjelentést biztosítunk. Támogatjuk a személyre szabott exportcsomagolást és stabil határon átnyúló logisztikai csatornákat használunk, emellett többnyelvű műszaki támogatást is kínálunk nemzetközi ügyfeleink beszerzési és szállítási folyamatának egyszerűsítése érdekében.
Az értékesítés előtti szolgáltatások magukban foglalják a specifikáció kiválasztásában és a terhelés egyeztetésében nyújtott segítséget; az értékesítési folyamat során valós idejű frissítéseket biztosítunk a gyártási és szállítási állapotról; és az értékesítés után ingyenes telepítési útmutatót és hibaelhárítási támogatást kínálunk. Magával a termékkel kapcsolatos minőségi problémák esetén garanciális és karbantartási szolgáltatásokat nyújtunk. Továbbá hosszú távú műszaki támogatást kínálunk partnereinknek, beleértve a szerkezeti átalakítások és alkatrészcserék támogatását is.
1. K: Hogyan válasszak négyzet alakú üreges profilú acéloszlopokat és H-gerendás acéloszlopokat?
V: A négyzet alakú üreges szerkezeti acéloszlopok egyenletesen osztják el a terhelést két irányban, letisztult megjelenésűek, könnyebbek és kiemelkedő költséghatékonyságot kínálnak. A legalkalmasabbak könnyű és közepes méretű gyárak, raktárak, kültéri előtetők, autóbeállók, előregyártott moduláris épületek és alacsony építési épületek számára. A H-gerendás oszlopok ezzel szemben jobban megfelelnek sokemeletes, nagy fesztávolságú és nagy teherbírású ipari épületekhez. Az ügyfelek rugalmasan választhatják ki a terhelést az adott terhelési követelmények és költségvetési korlátok alapján.
2. K: Hogyan válasszak a Q235B és Q355B acélminőségek közül?
V: A Q235B anyag alacsonyabb költségeket és kiváló szívósságot kínál, így teljesen megfelelő kis terhelésű projektekhez, például előtetőkhöz, előregyártott házakhoz és kis raktárakhoz. A Q355B egy nagy szilárdságú anyag, kiváló nyomó- és teherbíró képességgel, így alkalmas közepes méretű acélszerkezeti projektekhez, amelyek nagy terhelésű ipari üzemeket, nagy szélnyomásnak kitett kültéri területeket és korróziónak kitett part menti területeket érintenek.
3. K: Mely korróziógátló eljárások a legalkalmasabbak az adott alkalmazási forgatókönyvekhez? Mi a jótállási idő?
V: Száraz beltéri környezetben a permetezés javasolt, mivel ez biztosítja a legjobb költséghatékonyságot. Normál kültéri körülmények között a tűzihorganyzás az előnyben részesített választás, amely 8-15 éves élettartamot biztosít. Egyszerű, ideiglenes szerkezeteknél a horganyzott szalagacélból készült négyzet alakú csövek egy életképes megoldás. Normál üzemi körülmények között – és az ember okozta károkat leszámítva – a szórással bevont termékekre 1-3 év, míg a tűzihorganyzott termékekre 5-8 év a garancia.
