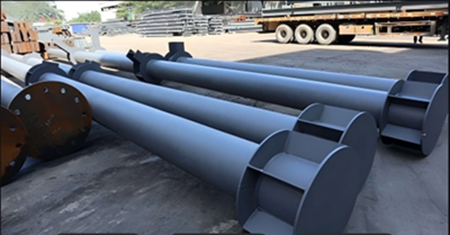

A kerek acéloszlopok függőleges teherhordó szerkezeti elemek, amelyek elsősorban kör alakú üreges acélcsövekből állnak. A mérnöki alkalmazásokban elsősorban az axiális nyomásnak ellenállnak, miközben a hajlítónyomatékokat, torziós nyomatékokat és egyéb kombinált terheléseket is alkalmazzák a szerkezeti konfigurációtól függően. Ezek az oszlopok varrat nélküli vagy hegesztett kör alakú acélcsövek felhasználásával gyárthatók; a konkrét paramétereket, mint például a csőátmérő, falvastagság, anyagminőség és csatlakozási részletek – a tervezési terhelések, fesztávolság, épületmagasság, beépítési feltételek és a szolgáltatási környezet alapján határozzák meg. A termékkínálat túlmutat magán a cső alakú testen, és magában foglalja az összetevők átfogó rendszerét, például alaplemezeket, sapkalemezeket, merevítőket, karbeleket, rögzítőlemezeket, karimákat, csatlakozólemezeket, nagy szilárdságú csavarokat és emelőelemeket.
A kerek acéloszlopokat a szerkezeti rajzok alapján meghatározott hosszúságra és csatlakozási részletekre gyártják. A rendszer magában foglalja a fő csőtestet, a felső és alsó végcsatlakozásokat, a csatlakozó tartozékokat és a kiegészítő alkatrészeket, amelyek öt modulba vannak rendezve: oszloptest, oszloptalp/alapozás interfész, oszlopsapka csatlakozás, gerenda-oszlop kapcsolat és kiegészítő tartozékok. A specifikációk jelölése általában φD×t×L, ahol D a külső átmérőt, t a falvastagságot, L pedig az alkatrész hosszát (például φ219×8×6000 219 mm-es külső átmérőt, 8 mm-es falvastagságot és 6000 mm-es hosszúságot jelöl). A szabványos külső átmérők közé tartoznak a φ89, 114, 165, 219, 273, 325, 426, 530, 630 és nagyobb méretek, a falvastagság a projekt követelményei alapján választható.

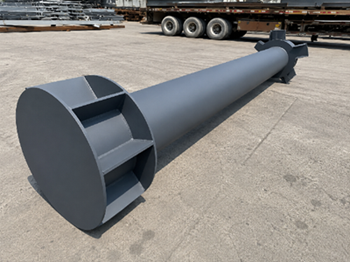

Extra hosszú oszlopok esetén szegmentális gyártás alkalmazható a szállítási, emelési és helyszíni építési korlátok kielégítésére, a csatlakozásokat karimákkal vagy hegesztett kötésekkel lehet létrehozni. Az oszloptalpok az alapozás típusától függően alaplemezekkel, horgonycsavarokkal, alátétekkel és szintezőelemekkel szerelhetők fel; az oszloptetők felszerelhetők sapkalapokkal, csatlakozótartókkal vagy karimákkal; és a gerenda-oszlop csatlakozások tartalmazhatnak rúdokat, hornyos lemezeket, csatlakozólemezeket vagy bilincseket – a rajzokon meghatározottak szerint – a cső alakú oszlop felső szerkezetekhez, például acélgerendákhoz, rácsos tartókhoz vagy térkeretekhez való csatlakoztatásához.
A kör keresztmetszet egyenletes terheléseloszlást biztosít minden irányban, így ideális axiális kompressziós és többirányú terhelési feltételekhez.
A sima, ívelt profil kifinomult megjelenést biztosít, egyensúlyban tartva a szerkezeti teherbírást az általános építészeti esztétikával.
A kör alakú profil minimálisra csökkenti a szélellenállást, így alkalmas szabadtéri építményekhez, például előtetőkhöz, pergolákhoz és stadionokhoz.
Optimalizálja az egyensúlyt a teherbírás és az önsúly között, miközben megfelel a tervezési követelményeknek, megkönnyíti a szállítást, az emelést és a helyszíni telepítést.
Támogatja a különböző korróziógátló kezeléseket – mint például a permetezést és a tűzihorganyzást –, lehetővé téve a speciális környezethez, például párás vagy kültéri környezethez szabott megoldásokat.
A testreszabható specifikációk – beleértve a külső átmérőt, a falvastagságot, a hosszt, a csatlakozólemezeket, az alaplemezeket és a beágyazott alkatrészeket – megfelelnek az acélszerkezeti projektek sokrétű igényeinek.

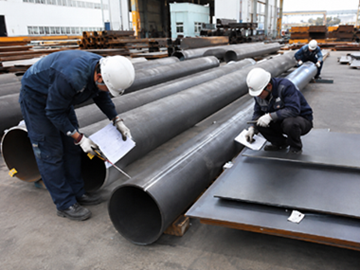

A kör alakú acéloszlopok egyedi tervezésű szerkezeti elemek; minőségük nemcsak a nyersacél anyagától függ, hanem a kritikus feldolgozási szakaszoktól is, mint például a vágás, hengerlés, hegesztés, egyengetés, csatlakozási összeszerelés és korróziógátló kezelés.
Nyersanyag vizsgálat → Elrendezés és vágás → Hengerlés és alakítás → Oszloptest hegesztés → Hegesztés ellenőrzése → Lekerekítés és egyengetés → Vég- és ferde megmunkálás → Alaplemezek, fedőlapok és csatlakozások összeszerelése → Csatlakozó hegesztés → Furatvágás és végső igazítás → Rozsdaeltávolítás és korróziógátló kezelés → Végső ellenőrzés, szállítás, címkézés, csomagolás.
A varrat nélküli kör alakú oszlopokat kész varrat nélküli acélcsövek további feldolgozásával állítják elő. A hegesztett kör alakú oszlopok további lépéseket tartalmaznak – például acéllemez vágást, hengerlést és hosszirányú hegesztést –, így különösen alkalmasak nagy átmérőt, vastag falakat vagy nem szabványos méreteket igénylő projektekhez.
A hegesztést követően roncsolásmentes vizsgálatot (NDT) végeznek a vonatkozó hegesztéseken a tervezési előírásoknak megfelelően; a kész alkatrész végső ellenőrzésen esik át, amely kiterjed a méretpontosságra, a hegesztési minőségre és a korróziógátló bevonat sértetlenségére. A hegesztési minőséget, az ellenőrzési arányokat és a különböző projektek elfogadási kritériumait a tervezési dokumentumokkal és a vonatkozó szabványokkal összhangban kell meghatározni.
Függőleges tartóelemek ipari üzemekhez, raktárakhoz és előregyártott acélszerkezetekhez.
Acél oszlopok és szerkezeti támasztékok stadionokhoz, kiállítási központokhoz, nagy fesztávú épületekhez, közlekedési terminálokhoz stb.
Bejárati előtetők, acél járdák, összekötő folyosók és kapcsolódó tartószerkezetek építése.
Tájpergolák, díszoszlopok, épülethomlokzatok és egyéb olyan projektek, amelyek megkövetelik a szerkezeti integritás és az esztétikus kialakítás egyensúlyát.
Műszaki terv alapján alkalmazható önkormányzati építményekre, híddal kapcsolatos építményekre, védőkorlát oszlopokra stb.
Tornymagassággal, nagy fesztávolsággal, többirányú csatlakozásokkal vagy összetett kötésekkel kapcsolatos projekteknél a kör alakú csőoszlopok specifikációi és a csatlakozások részletes tervezése szerkezeti elemzéssel határozható meg. Az eredeti termékdokumentációban felsorolt alkalmazási kör ipari üzemekre, hidakra, helyszínekre, önkormányzati létesítményekre, tereprendezésre és előre gyártott épületekre terjed ki.

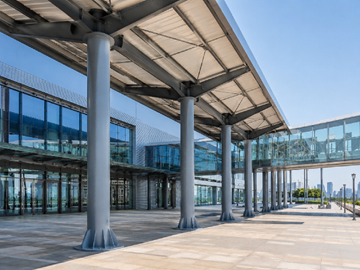

A modern kiállítási központ bejáratánál nagy fesztávú acél előtetőt használnak, amely az épület folyosórendszeréhez kapcsolódik. A projekt megkövetelte a lombkorona és a folyosók függőleges alátámasztását, ugyanakkor magas színvonalú építészeti esztétikát, teret és általános vizuális hatást követelt; ennek következtében a kör alakú acélcső oszlopokat választották elsődleges tartóelemként.
A kör alakú csőoszlopok letisztult, áramvonalas profillal rendelkeznek, amely összefüggő építészeti nyelvet teremt az üvegfüggönyfalak és a modern acél tetőszerkezet mellett. Szerkezetileg az oszlopok alaplemezekkel és merevítőelemekkel vannak rögzítve az alaphoz, felső szakaszaik pedig az acélgerendákhoz és a tetőszerkezethez kapcsolódnak, teljes tartórendszert alkotva az előtető számára.
Igen. A kör alakú csőoszlopok a külső átmérőre, falvastagságra, hosszra, anyagra és csatlakozási típusra vonatkozó műszaki rajzok alapján testreszabhatók. Vállalunk alátámasztó gyártást is alaplapokhoz, fedőlemezekhez, merevítőlemezekhez, csatlakozólemezekhez, karimákhoz, karimákhoz, beágyazott alkatrészekhez stb. A kivételesen hosszú alkatrészek esetében a gyártás szakaszokban is elvégezhető - a szállítási és beépítési követelményektől függően - karimákkal vagy hegesztéssel kialakított csatlakozásokkal.
A gyártási folyamat olyan szakaszokat foglal magában, mint a nyersanyag-ellenőrzés, vágás, hegesztés, lekerekítés és egyengetés, illesztések összeszerelése, lyukfúrás, korróziógátló kezelés és végső termékellenőrzés. A roncsolásmentes vizsgálatot (NDT) a tervezési előírásoknak megfelelően hegesztés után kell elvégezni. A késztermék szakaszában ellenőrzik a méretpontosságot, a hegesztési minőséget és a korróziógátló bevonatokat; az alkatrészeket ezután felcímkézik, mielőtt betárolják vagy elszállítják.
A kör alakú acéloszlopok a hossz és a kiviteli feltételek alapján szakaszonként, karimás vagy hegesztett csatlakozások felhasználásával gyárthatók. A kész alkatrészeket felcímkézik, ellenőrzik és csomagolják a szállításhoz, ami megkönnyíti az extra hosszú alkatrészek kezelését.
