HAISHENGmérnöki tervezést biztosítKörkörös üreges acélcsőoszlopmegoldások acélépületekhez, ipari létesítményekhez, stadionokhoz, sétányokhoz, hidakhoz, előtetőkhöz és előregyártott szerkezetekhez. A Q235B vagy Q355B szerkezeti acélból készült oszlopok kör alakú teherhordó profilt kombinálnak rugalmas csatlakozással és korrózióvédelmi lehetőségekkel az igényes szerkezeti alkalmazásokhoz.
A kör alakú üreges acélcsőoszlop egy függőleges szerkezeti elem, amely a felépítményről az alapra történő terhelések átvitelére szolgál. Üreges kör alakú része kiegyensúlyozott terheléseloszlást, erős axiális kompressziós teljesítményt, torziós ellenállást és viszonylag alacsony szélellenállást biztosít. A projekt követelményeitől függően az oszlopok varrat nélküli vagy hegesztett acélcsövekből készülhetnek, és testre szabhatók alaplapokkal, merevítőkkel, csatlakozólemezekkel, karimákkal, emelőtartozékokkal és védőbevonatokkal. Ez a cikk ismerteti a felépítésüket, a legfontosabb specifikációkat, a gyártási folyamatot, az előnyöket, az alkalmazásokat és a kiválasztási szempontokat.
Tartalomjegyzék
- Mi az a kör alakú üreges acélcsőoszlop?
- Hogyan van konfigurálva egy kör alakú üreges acélcsőoszlop?
- Melyek a fő szerkezeti előnyei?
- Milyen jellemzőket kell értékelniük a vásárlóknak?
- Hogyan készülnek a kör alakú üreges acélcsőoszlopok?
- Hol használják a kör alakú üreges acélcsőoszlopokat?
- Hogyan hasonlítható össze más acéloszlopokkal?
- Hogyan válasszák ki a vásárlók a megfelelő oszlopot?
- Gyakran Ismételt Kérdések
- Miért érdemes professzionális gyártóval dolgozni?
Mi az a kör alakú üreges acélcsőoszlop?
A kör alakú üreges acélcsőoszlop egy függőleges teherhordó szerkezeti elem, amelynek üreges hengeres keresztmetszete van. Általában szénszerkezeti acélból vagy gyengén ötvözött acélból készül, és varrat nélküli csőként vagy hengerelt és hegesztett csőként is előállítható.
A tömör acéloszlopokkal ellentétben az üreges konfiguráció csökkenti a felesleges anyagok mennyiségét, miközben megőrzi az erős szerkezeti profilt. A kör alakú geometria elosztja a feszültségeket a kerület mentén, és egyenletes ellenállást biztosít a terhelési iránytól függetlenül. Ez különösen hasznossá teszi a tervezést ott, ahol az oszlopok kombinált tengelyirányú összenyomást, hajlítást, csavarást, szélterhelést vagy excentrikus erőket tapasztalhatnak.
Egy tipikus specifikációt a következőképpen fejezünk kiφD × t × L, ahol D a külső átmérő, t a falvastagság, és L az oszlop hosszát jelenti. Például a φ219 × 8 × 6000 219 mm-es külső átmérőt, 8 mm-es falvastagságot és 6 m hosszúságot jelez.

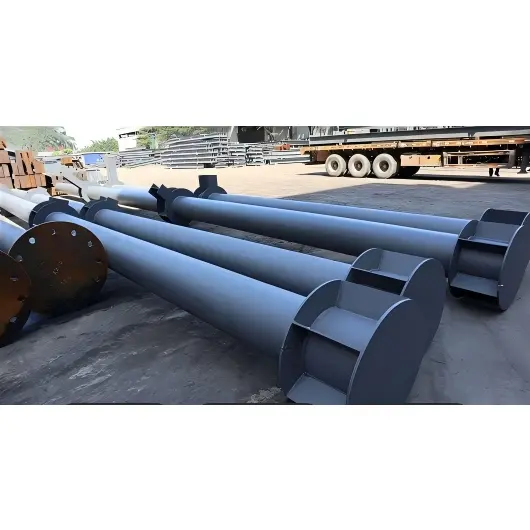

Hogyan van konfigurálva egy kör alakú üreges acélcsőoszlop?
A szerkezeti csőoszlop több, mint egy acélcső. Számos projekt esetében a teljes szerelvény olyan csatlakozási és megerősítési komponenseket tartalmaz, amelyek lehetővé teszik az oszlop integrálását az alapokkal, gerendákkal, tetőrendszerekkel és más szerkezeti elemekkel.
- Oszlop törzse:Az elsődleges kör alakú acélcső az átmérő, a falvastagság, a hossz, az anyagminőség és a tervezési terhelések alapján kerül kiválasztásra.
- Alaplap:Hegesztett acéllemez, amely horgonycsavarokon keresztül továbbítja az oszlopterhelést az alapra.
- Merevítő lemezek vagy gyűrűk:Erősítés, ahol nagyobb terhelésre vagy helyi kihajlási ellenállásra van szükség.
- Felső lemez vagy karima:Csatlakozási pontot biztosít a gerendák, rácsostartók, felső oszlopok vagy más szerkezeti elemek számára.
- Csatlakozólapok és karbelek:A gerenda-oszlop vagy a cső-cső csatlakozások megkönnyítése.
- Nagy szilárdságú csavarok:Csavarozott szerkezeti csatlakozásokhoz használják, ahol a műszaki terv előírja.
- Védőbevonat:A környezeti feltételeknek megfelelően alapozó, közbenső és fedőbevonat rendszerek vagy horganyozás alkalmazható.
Extra hosszú szerkezetek esetén az egyes szakaszok hegesztéssel, karimával vagy más tervezett illesztési konfigurációkkal is összekapcsolhatók.
Melyek a fő szerkezeti előnyei?
Kiegyensúlyozott terheléselosztás
A kör keresztmetszetnek nincs hagyományos erős és gyenge tengelye. Geometriája elosztja a feszültséget a cső körül, így alkalmas különböző irányú terhelésnek kitett szerkezetekhez.
Erős tömörítés és torziós teljesítmény
A csőoszlopokat gyakran választják olyan alkalmazásokhoz, amelyek jelentős axiális terhelhetőséget és torziós hatásokkal szembeni ellenállást igényelnek. A zárt üreges profil hasznos szerkezeti hatékonyságot is biztosít, ahol fontos a stabilitás és a többirányú terhelés.
Csökkentett szélterhelés
Az áramvonalas hengeres profil csökkentheti az aerodinamikai ellenállást a szögletes szerkezeti profilokhoz képest. Ez a jellemző értékes lehet az előtetők, sétányok, tornyok, stadionszerkezetek és más kültéri létesítmények szabad oszlopainál.
Hatékony telepítés
Néhány nehezebb szerkezeti alternatívával összehasonlítva az üreges acéloszlopok hatékony szilárdság-tömeg összefüggést kínálnak. Az alaplemezek, csatlakozóelemek, lyukak és védőbevonatok gyári gyártása szintén csökkentheti az építkezésen szükséges feldolgozás mennyiségét.
Építészeti rugalmasság
A sima hengeres megjelenés jól működik, ha a szerkezeti elemek szándékosan láthatók. A kör alakú oszlopok ezért egyesíthetik a szerkezeti és építészeti funkciókat kereskedelmi épületekben, közintézményekben, tájszerkezetekben és modern ipari projektekben.
Milyen jellemzőket kell értékelniük a vásárlóknak?
A szerkezeti oszlop kiválasztását a mérnöki követelményekkel kell kezdeni, nem pedig egyszerűen a csőátmérő kiválasztásával. Az anyagminőség, a falvastagság, a hossz, a csatlakozási konfiguráció, a terhelési feltételek, a gyártási tűréshatárok és a korróziós környezet mind befolyásolják a végső specifikációt.
| Paraméter | Tipikus információ | Miért számít |
|---|---|---|
| Acél minőség | Q235B / Q355B | Meghatározza az alapszilárdságot és a szerkezeti terhelésre való alkalmasságot |
| Külső átmérő | kb. φ89–φ1020 mm és egyedi méretek | Befolyásolja a terhelhetőséget, a stabilitást, a csatlakozás kialakítását és a megjelenést |
| Falvastagság | kb. 4-50 mm | Támogatja a szerkezeti szilárdságot és a helyi kihajlási ellenállást |
| Hossz | Általában 6 m / 9 m / 12 m | Meghatározza a szállítási, felállítási és illesztési követelményeket |
| Gyártási típus | Varrat nélküli vagy hegesztett | Az átmérő, a terhelés, a gyártási követelmények és a költségek alapján van kiválasztva |
| Felületvédelem | Festékbevonat vagy tűzihorganyzás | Segít megvédeni az acélt a korrózió ellen különböző környezetekben |
| Csatlakozási komponensek | Alaplemezek, karimák, merevítők, csavarok, karimák | Biztosítja a kompatibilitást a teljes szerkezeti rendszerrel |
Például a HAISHENG termékinformációi a Q235B és a Q355B fő anyagminőséget azonosítják, és a csőméreteket φD × t × L formátumban adják meg. A tényleges szerkezeti méreteket mindig a projekt számításaiból és a vonatkozó tervezési szabványokból kell meghatározni.
Hogyan készülnek a kör alakú üreges acélcsőoszlopok?
A professzionális gyártás az acélcsövet vagy -lemezt kész szerkezeti egységgé alakítja, amely készen áll a szállításra és a telepítésre. Az ellenőrzött gyártási folyamat segít megőrizni a méretpontosságot, a hegesztési minőséget, az egyenességet és a felületvédelmet.
- Nyersanyag vizsgálat:Ellenőrzik az acél minőségét, méreteit, felületi állapotát és a vonatkozó anyagdokumentációkat.
- Vágás:A csöveket vagy acéllemezeket a kívánt oszlophossz és a gyártási rajzok szerint vágják.
- Alakítás:A nagy átmérőjű hegesztett oszlopok acéllemez hengeres hengerrel, majd hegesztéssel állíthatók elő.
- Az előkészítés befejezése:Az oszlopvégek megmunkálhatók vagy ferde vágásúak a kívánt csatlakozási geometria elérése érdekében.
- Alkatrész összeszerelés:Az alaplemezek, a fedőlemezek, a merevítők, a karimák, a karimák és a csatlakozólemezek a műszaki rajzok szerint vannak elhelyezve.
- Hegesztés:Az alkatrészeket megfelelő gyártási eljárásokkal hegesztik, szükség esetén roncsolásmentes vizsgálatot alkalmazva.
- Egyenesítés és korrekció:A hegesztési deformációt és az oszlop egyenességét ellenőrizzük és szükség esetén korrigáljuk.
- Lyuk feldolgozás:A csavarokat és a használati furatokat meghatározott méretekre és helyekre fúrják vagy dolgozzák fel.
- Felületkezelés:A rozsda és az őrlemény szemcseszórással eltávolítható az alapozó és a védőbevonat felhordása előtt.
- Végső ellenőrzés:A méreteket, a csatlakozásokat, a hegesztéseket, a bevonat állapotát, a jelöléseket és a csomagolást a szállítás előtt ellenőrizzük.
A nagy átmérőjű oszlopoknál a hegesztett szerkezet nagyobb rugalmasságot biztosít az átmérőben és a falvastagságban. A varrat nélküli csőoszlopok viszont hasznosak lehetnek ott, ahol a varratmentes felépítés és a speciális méretkövetelmények előnyben részesítendők.
Hol használják a kör alakú üreges acélcsőoszlopokat?
A szerkezeti teljesítmény és a tiszta hengergeometria kombinációja lehetővé teszi, hogy ezek az oszlopok mérnöki és építészeti célokat egyaránt szolgáljanak.
- Ipari üzemek:Függőleges szerkezeti támaszként használják gyárakban és termelő létesítményekben.
- Stadionok és nagyszabású helyszínek:Alkalmas olyan szerkezetekhez, ahol fontos a többirányú terhelés és az építészeti megjelenés.
- Sétányok és előtetők:A sima profil praktikus megoldást kínál szabadon álló kültéri támasztékokhoz.
- Előre gyártott épületek:A gyárilag gyártott alkatrészek leegyszerűsíthetik az összeszerelést és javíthatják az építési koordinációt.
- Hidak és önkormányzati építmények:Kiválasztott pillérekre, tartóelemekre, korlátoszlopokra és kapcsolódó szerkezetekre vonatkozik.
- Tájépítészet:A hengeres oszlopok szerkezeti támogatást nyújthatnak, miközben megőrzik a tiszta vizuális megjelenést.
- Sokemeletes építmények:A nagyobb CHS-tagok jelentős függőleges és kombinált terhelésekre tervezhetők.
Hogyan hasonlítható össze más acéloszlopokkal?
A különböző szerkezeti profilok különböző mérnöki célokat szolgálnak. A kör alakú üreges szelvényt ezért a projekt követelményei szerint kell értékelni, nem pedig a H-szelvény vagy a négyzet/téglalap alakú üreges profilok univerzális helyettesítőjeként.
| Funkció | Kör alakú üreges metszet | Négyzet/téglalap alakú üreges metszet | H-szelvény acél |
|---|---|---|---|
| Keresztmetszet | Kerek és üreges | Négyzet vagy téglalap alakú és üreges | Nyitott H alakú profil |
| Többirányú viselkedés | Kiegyensúlyozott a szakasz körül | A metszet geometriájától függ | Az erős és gyenge tengelyek megkülönböztethetők |
| Torziós ellenállás | Erős zártszelvényű viselkedés | Jó zártszelvény viselkedés | Torzióban általában kevésbé hatékony |
| Szél expozíció | Áramvonalas hengeres profil | Szögletesebb profil | Nyissa meg a karimás- és szalagprofilt |
| Építészeti megjelenés | Sima és hengeres | Tiszta geometriai megjelenés | Hagyományos szerkezeti megjelenés |
| Tipikus alkalmazások | Nagy fesztávok, látható szerkezetek, oszlopok, építészeti támasztékok | Épületek, keretek, berendezések tartói | Többszintes keretek és nehéz szerkezeti rendszerek |
A megfelelő szakasz a szerkezeti számításoktól, a csatlakozási követelményektől, a gyártási feltételektől, az anyagok elérhetőségétől, a projekt költségvetésétől és a vonatkozó építési szabványoktól függ.
Hogyan válasszák ki a vásárlók a megfelelő oszlopot?
A beszerzési csapatok, mérnökök, vállalkozók és acélszerkezet-gyártók számára az egyértelmű műszaki specifikáció jelentősen csökkentheti a kommunikációs problémákat és az ajánlattételi késéseket.
- Határozza meg a tervezési terheléseket:Adjon meg axiális terheléseket, hajlítónyomatékokat, torziós hatásokat, szélterheléseket, szeizmikus körülményeket és egyéb vonatkozó tervezési információkat.
- Méretek megerősítése:Adja meg a külső átmérőt, falvastagságot, hosszúságot és a szükséges mérettűréseket.
- Válassza ki az anyagminőséget:A Q235B és a Q355B gyakori választás, míg a végső osztályzatnak meg kell felelnie a projekt tervezési követelményeinek.
- A csatlakozás részleteinek meghatározása:Adja meg az alaplemez méreteit, a horgony-csavar elrendezését, a karimára vonatkozó követelményeket, a gerenda csatlakozási helyeit és a merevítő részleteit.
- Vegye figyelembe a környezetet:A kültéri, párás, tengerparti vagy kémiailag agresszív környezet fokozott korrózióvédelmet igényelhet.
- Ellenőrzési követelmények megerősítése:A gyártás előtt beszélje meg a méretellenőrzést, a hegesztési varrat ellenőrzését, a roncsolásmentes vizsgálatot, a bevonat vastagságát és a dokumentációt.
- Logisztikai terv:Vegye figyelembe az oszlop hosszát, a szállítási korlátozásokat, az emelési pontokat, a szegmentálást, a csomagolást és a telepítési sorrendet.
A részletes rajz vagy specifikációs csomag lehetővé teszi a gyártó számára, hogy meghatározza a legmegfelelőbb gyártási útvonalat és csatlakozási konfigurációt. A vásárlók áttekinthetik a szerkezeti acél alkatrészeket is, hogy megértsék, hogyan integrálódnak az oszlopok más gyártott acélelemekkel.
Gyakran Ismételt Kérdések
Milyen anyagokat használnak általában kör alakú üreges acélcsőoszlopokhoz?
Ezekhez az oszlopokhoz általában Q235B és Q355B szerkezeti acélokat írnak elő. A végső anyagot a szerkezeti számítások, az alkalmazandó szabványok, a környezeti feltételek és a projekt követelményei alapján kell kiválasztani.
Mi a különbség a varrat nélküli és a hegesztett csőoszlopok között?
A varrat nélküli oszlopok varrat nélküli acélcsőből készülnek, és nincs hosszirányú hegesztésük. A hegesztett oszlopokat acéllemezből alakítják ki és hegesztéssel kapcsolják össze. A hegesztett konstrukció nagyobb rugalmasságot biztosít nagy átmérők és testreszabott falvastagságok esetén, míg a varrat nélküli cső előnyös lehet speciális átmérőjű és szerkezeti követelmények esetén.
Testreszabható egy kör alakú üreges acélcsőoszlop?
Igen. A gyártási lehetőségektől és a műszaki követelményektől függően az átmérő, a falvastagság, a hossz, az alaplemezek, a felső csatlakozások, a merevítők, a csatlakozólemezek, a csavarfuratok, az emelőfülek, a toldások konfigurációi és a felületkezelések testreszabhatók.
Hogyan kezelik a korrózióvédelmet?
A gyakori lehetőségek közé tartozik a szemcseszórás, majd az alapozó, a közbenső és a fedőbevonat rendszerek. A tűzihorganyzás is megfontolható a megfelelő alkalmazásokhoz, különösen ott, ahol fokozott korrózióvédelemre van szükség.
A kör alakú csőoszlopok alkalmasak kültéri szerkezetekre?
Használhatók kültéri alkalmazásokban, például előtetőkben, járdákban, tájépítményekben, önkormányzati létesítményekben és más szabadon álló acélrendszerekben, ha az oszlop méretei, szerkezeti kialakítása, csatlakozásai és korrózióvédelmi rendszere megfelelően meghatározott.
Milyen információkat kell megadni az ajánlatkéréskor?
A hasznos információk közé tartozik a mennyiség, az acélminőség, a külső átmérő, a falvastagság, a hossz, a csatlakozási rajzok, az alaplemez részletei, a felületkezelési követelmények, az ellenőrzési szabványok, a rendeltetési hely és a várható szállítási ütemterv. A szerkezeti rajzok különösen hasznosak az egyedi projekteknél.
Miért érdemes professzionális gyártóval dolgozni?
A szerkezeti oszlopnak a teljes teherhordó rendszer részeként kell működnie, ezért a termékválasztásnak többet kell magában foglalnia, mint a csőárak összehasonlítását. A gyártási pontosság, a hegesztési minőség, a csatlakozás részletei, a felületvédelem, az ellenőrzési eljárások, a csomagolás és a szállítási koordináció mind befolyásolják a projekt végső eredményét.
A HAISHENG kör alakú üreges acélcsőoszlopokat szállít Q235B vagy Q355B szerkezeti acél felhasználásával, és támogatja a gyártási konfigurációkat, beleértve az alaplemezeket, merevítőket, csatlakozólemezeket, nagy szilárdságú csavarokat és védőbevonatokat. A projektspecifikus követelményekhez a vevők rajzokat, méreteket, rakodási információkat, mennyiséget és alkalmazási feltételeket adhatnak meg, így a megfelelő oszlopkonfiguráció értékelhető.
Acélszerkezeti projektet tervez vagy testreszabott szerkezeti oszlopok beszerzése?Ossza meg rajzait és műszaki követelményeit a HAISHENG-gel még ma. Az anyagok kiválasztásához, a gyártás részleteihez, a csatlakozási konfigurációkhoz, az árajánlat támogatásához és a szállítás tervezéséhez,lépjen kapcsolatba velünkhogy megbeszélje projektjét a HAISHENG csapattal.
