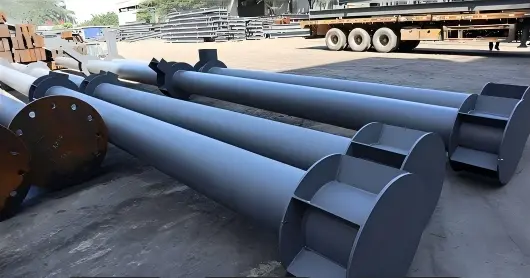

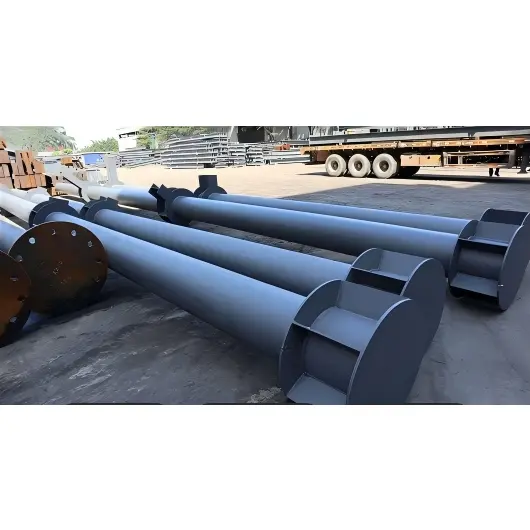

Körkörös üreges acélcsőoszlop

Ezek az oszlopok sima, egyenes hengeres profillal és gyűrű alakú keresztmetszettel rendelkeznek, amely egyenletes terheléselosztást és kiváló axiális teherbíró képességet biztosít. Hatékonyan továbbítják a terhelést a felépítményről az alapra, és alkalmasak függőleges alátámasztásra különféle alkalmazásokban, beleértve a könnyű és nehéz acélszerkezeteket, a tájépítészetet, a stadionokat, a sétányokat, az ipari üzemeket és az előregyártott épületeket. A szükséges csatlakozóelemekkel, például alaplemezekkel, merevítő lemezekkel, csatlakozólemezekkel és nagy szilárdságú csavarokkal együtt érkeznek.

A termék meghatározása és konfigurációja

I. A kör alakú csőoszlopok alapvető meghatározása

A kör alakú üreges acélcsőoszlop egy függőleges teherhordó elem, üreges, kör keresztmetszetű. Az elsősorban varrat nélküli vagy hegesztett kör alakú acélcsövekből készült oszlopok széles körben használatosak acélszerkezetű épületekben, önkormányzati projektekben, hidakban és stadionokban, ahol elsősorban axiális nyomatékoknak, hajlítónyomatékoknak és torziós nyomatékoknak ellenállnak.

1. Alaptulajdonságok

Anyaga: túlnyomórészt szén szerkezeti acél és gyengén ötvözött acél; horganyzott felületek, korróziógátló bevonatok vagy rozsdamentes acél kaphatók kültéri vagy korrozív környezethez.

Keresztmetszeti jellemzők: A külső átmérő (D) és a falvastagság (t) határozza meg; az üreges körforma biztosítja az egyenletes terheléseloszlást minden irányban, kiváló csavaró- és nyomószilárdságot, valamint minimális feszültségkoncentrációt.

Gyártási folyamat: Kapható varrat nélküli csőoszlopként (integráltan hengerelt, nagy teherbírású) vagy hegesztett csőoszlopként (acéllemezek hengerlésével és hegesztésével, alacsonyabb költségekkel).

2. Főbb alkalmazási forgatókönyvek

Magcsövek szupermagas épületekhez, nagy fesztávolságú helyszínekhez (kiállítási központok/stadionok), nagysebességű vasútállomásokhoz, előtetőkhöz, ipari üzemekhez, hídpillérek, városi védőkorlát oszlopok, tájoszlopok stb.

Szabványos jelölés: φ külső átmérő × falvastagság × hosszúság; pl. φ219×8×6000 (külső átmérő 219 mm, falvastagság 8 mm, oszlophossz 6 m).

II. Kör alakú üreges szakasz (CHS) oszlopszerelvény konfigurációja

Komplett rendszer, amely a fő kör alakú üreges acélcsőoszlop testet, a felső és alsó végcsatlakozásokat, a csatlakozó tartozékokat és a kiegészítő alkatrészeket tartalmazza. Öt fő modulba sorolható a hely alapján: oszloptest, oszlopalap/alap, oszlop felső csatlakozás, gerenda-oszlop kapcsolat és kiegészítő tartozékok.

1. Oszlop törzs (alapkomponens)

Fő kör alakú cső: A cső átmérője, falvastagsága és anyaga a terhelési követelmények alapján kerül kiválasztásra; az extra hosszú oszlopok szegmensekben is gyárthatók, összeillesztésre szolgáló kötésekkel (karimás, hegesztett vagy dugaszolható csatlakozásokkal).

Megerősítő szerkezetek (kötelező nagy terhelésű vagy magas építésű alkalmazásokhoz):

Belső merevítő gyűrűk és hosszanti merevítő bordák: A csőfal helyi kihajlásának megakadályozására.

Derékcsökkentés / átmérőjű átmeneti szakasz: Átmenet változó átmérőjű kör alakú csövekkel, ha a terhelés eltér a felső és az alsó szakasz között.

2. Oszlopalap összeállítás (csatlakozik az alaphoz; meghatározza az általános stabilitást)

Komplett teherhordó egység a CHS oszlop alsó részére; két gyakori forma létezik:

1) Beágyazott horgonycsavar típusa (leggyakoribb)

·Alaplemez: Vastag kör vagy négyzet alakú acéllemez, teljesen az oszloptesthez hegesztve.

· Horgonycsavarok: Több nagy szilárdságú horgonycsavar a betonalapba ágyazva.

·Tartozékok: Anyák, alátétek, kiegyenlítő alátétek és fugázó anyagok (másodlagos fugázáshoz az alap kiegyenlítéséhez és rögzítéséhez).

2) Insert típusú foglalatos alapozás (Cupalapozás)

·Beton foglalat (pohár) + betétoszlop szakasz + körülvevő tömörített beton vagy finom adalékbeton; általánosan használt kommunális gépészetben és hídépítésben.

3. Oszlopfelső egység (az erőt átadja és megtámasztja a felépítményt)

A felépítmény elemeinek típusa alapján kiválasztva:

·Oszlop fedőlemez: zárólemez, amely tömíti a tetejét, védi a cső belsejét, és felülről továbbítja a terheket.

· Oszlop felső csatlakozó ülék / karima: Felső kör alakú csövek, rácsos vagy térbeli kerettartók csatlakoztatására szolgál. ·Oszlopsapkák (tereprendezéshez/védőkorlátokhoz): Dekoratív és időjárásálló; gömb, lapos tetejű és kúpos formában kapható.

4. Gerenda-oszlop / Cső-cső csatlakozások (tartozékok oldalirányú terhelésátvitelhez)

Szabványos tartozékok kör alakú csőoszlopok acélgerendákhoz, másodlagos elemekhez és szomszédos csőoszlopokhoz történő csatlakoztatásához:

·Körbefutó karbelek / füles lemezek: A csőtesthez hegesztve az acélgerendák alátámasztására.

·Csatlakozó karimák / csőbilincsek: Azonos átmérőjű csövek összekötésére vagy különböző átmérők közötti átmenetre (csökkentő kötések).

·Nagy szilárdságú csavarok, hegesztő támlapok és csatlakozólemezek: Hézagok rögzítésére és megerősítésére.

5. Kiegészítő alkatrészek (telepítés, védelem és karbantartás)

· Emelőtartozékok: Emelőfülek, emelőgyűrűk (gyárilag beszerelve a helyszíni emelés megkönnyítésére).

· Korrózióvédelem: alapozó, közbenső bevonat és fedőbevonat / tűzihorganyzott bevonat; korróziógátló tömítés (végsapkák a víz behatolása és a rozsdásodás megakadályozására).

·Telepítési segédeszközök: Pozícionáló konzolok, ideiglenes támasztékok, állítható felső emelők (beállításhoz és ideiglenes rögzítéshez a telepítés során).

III. Példák gyakori összeállítási konfigurációkra

1. Szabványos gyári kör alakú csőoszlop: Fő kör alakú cső + alaplemez + rögzítőcsavarok + szintező alátétek + felső sapka + csőtest-korbel + nagy szilárdságú csavarok + korróziógátló bevonat + emelőfül.

2.Önkormányzati közúti védőkorlát oszlop: Fő körcső + beágyazott alapkarima / beton talapzat + dekoratív felső sapka + védőkorlát csatlakozó bilincs / füles lemez + horganyzott korróziógátló bevonat.

3. Magas acélszerkezetű szegmentált kör alakú csőoszlop: Szegmentált kör alakú csövek + toldókarimák / hegesztett kötések + belső merevítőgyűrűk + beágyazott horgonycsavarok + gyűrű alakú gerenda-oszlop csatlakozólemez + átfogó korróziógátló rendszer.

IV. Brief summary

·Definíció: Függőleges teherhordó elem üreges kör alakú acélcsőből; kiváló mechanikai tulajdonságokkal és széles körű alkalmazási lehetőségekkel rendelkezik. ·Rendszerlogika: Oszloptest + alapcsatlakozó egység + felső csatlakozási egység + oldalsó csatlakozási tartozékok + korróziógátló/emelő tartozékok; a teljes konfigurációkat a projektbetöltések és az alkalmazási forgatókönyvek alapján választják ki.

Melyek a kör alakú üreges acélcsőoszlopok fő előnyei?

1. A kör keresztmetszet egyenletes feszültségeloszlást, nagy axiális nyomószilárdságot és kiváló torziós stabilitást biztosít.

2. Az áramvonalas megjelenés minimalista, mégis lenyűgöző, fokozva a szerkezet általános esztétikai vonzerejét.

3. Az alacsony szélellenállás kiváló szélteljesítményt kínál kültéri alkalmazásokhoz.

4. A könnyű súly leegyszerűsíti az emelést és a telepítést, ami nagy építési hatékonyságot eredményez.

5. Mind a belső, mind a külső felületek kezelhetők a korrózióállóság érdekében, biztosítva a nedvességgel szembeni tartósságot és a hosszú élettartamot.

6. Átfogó specifikációk állnak rendelkezésre; A magasság, a csatlakozólemezek és a beágyazott alkatrészek testreszabhatók a különféle építészeti forgatókönyveknek megfelelően.

A H-profilú acéloszlopokhoz és a négyzet/téglalap alakú üreges keresztmetszetű oszlopokhoz képest melyek a kör alakú csőoszlopok legfontosabb megkülönböztető jellemzői?

I. Szerkezeti mechanika előnyei

1. Kiegyensúlyozott mindenirányú teherbírás és kiváló torziós teljesítmény: A tehetetlenségi nyomaték minden irányban konzisztens (nincs különbség erős és gyenge tengelyek között), sokkal jobb alkalmazkodóképességet biztosít a szélterheléshez, a szeizmikus torzióhoz és az excentrikus terhelésekhez, mint a H-szelvények vagy a négyzet alakú csövek. Ezek az előnyben részesített választások nagy fesztávú helyszínekhez, tornyos építményekhez és erős szélnek kitett parti projektekhez. Ezzel szemben a négyzet alakú csövek és a H-szelvények gyenge tengelyekkel és jelentős gyengeségekkel rendelkeznek az oldalirányú csavarodás tekintetében.

2. Nagyobb nyomóterhelés és ellenállás a helyi kihajlással szemben azonos mennyiségű acél esetén: Axiális összenyomás esetén a feszültség egyenletesen oszlik el a kör alakú csőfalon. Adott keresztmetszeti területen a teherbírás a következő sorrendet követi: körcső > négyzetcső > H-szelvényű acél. A nagy teherbírású oszlopok könnyebbé tehetők a költségek csökkentése, acél megtakarítás és az önsúly csökkentése érdekében.

3. A legalacsonyabb szélellenállási együttható: Az áramvonalas körforma körülbelül 0,8-as szélterhelési alaktényezőt eredményez, szemben a szögletes csövek 1,3-mal és a H-profilú acélok esetében 1,5-tel. Ez jelentősen csökkenti a toronymagas oszlopokra, kültéri járdákra, szélerőmű-támasztékokra és lombkoronapillérekre nehezedő szélterhelést, ezáltal csökkentve az alapozási horgonyzás költségeit.

II. Megkülönböztető jellemzők a gyártásban és kivitelezésben

1. Egyszerűsített illesztési kialakítás és rugalmas gerenda-oszlop csatlakozások: Az acélgerendák a teljes 360°-os kerületen bármilyen szögben csatlakozhatnak a kör alakú üreges szelvényekhez (CHS), elkerülve a négyzetes cső derékszögének vagy a H-gerenda karimáinak kiigazításának korlátait; ez egyértelmű előnyöket kínál a ferde gerendák, radiális rácsos rácsok és többirányú gerendák kereszteződései esetén. Szabványos gyűrűs csavarok és bilincscsatlakozók megkönnyítik az összeszerelést.

2. Kényelmes szegmentális toldás: Támogatja mind a teljes kerületű tompahegesztést (belső/külső ferde vágásokkal), mind a karimás csatlakozásokat. A kör alakú csövek kerületi hegesztései egyenletesen osztják el a feszültséget – ellentétben a négyszögletes csövekkel, amelyek hajlamosak a sarkoknál a feszültségkoncentrációra, vagy a H-gerendákkal, amelyek a karimák és a szalagok pontos beállítását igénylik – ami magasabb gyártási tűréseket eredményez.

3. Kiegyensúlyozott emelősúly: Az egyenletes súlyeloszlás kiküszöböli az excentrikus terhelés vagy az emelés közbeni felborulás kockázatát.

III. Megkülönböztető jellemzők a korrózióvédelemben és a karbantartásban

1. Optimalizált felület korrózióvédelemhez: Adott keresztmetszeti területen a külső felület a következő sorrendet követi: Körcső < Négyzet/Téglalap cső < H-gerenda. Ez csökkenti a szükséges festék vagy tűzihorganyzó anyag mennyiségét, csökkentve a költségeket. Az éles szélek vagy a "holt zónák" hiánya megakadályozza a festék felhalmozódását vagy a foltok hiányát, így kiváló tartósságot biztosít kültéri korrozív környezetben.

2. Nincsenek „holt zónák” a víz vagy por felhalmozódására: A négyzet alakú csövek felső hornyaival vagy a H-gerendák karimás csatornáival ellentétben – amelyek hajlamosak felfogni az esővizet és a port, ami korrózióhoz vezet – a kör alakú csövek ívelt felülete lehetővé teszi az esővíz természetes lefolyását, jelentősen meghosszabbítva a kültéri települési oszlopok és tájoszlopok élettartamát.

IV. Megkülönböztető jellemzők az építészeti esztétikában és alkalmazási forgatókönyvekben

1. Integrált dekoratív kialakítás: Az ívelt profil illeszkedik a tájépítészethez, a függönyfal-oszlopokhoz és a kiállítótermek homlokzatához. Gömb alakú oszlopsapkák és ívelt díszítőelemek is helyet kapnak benne, a szerkezeti teherbírást az építészeti esztétikával kombinálva, míg a négyzet alakú csövek és a H-gerendák gyakran kifejezetten ipari jellegűnek tűnnek.

2. Alkalmasság szűk helyekre: Kisebb külső átmérőt kínál azonos teherbírás mellett, kifejezett előnyöket biztosítva a közművek elvezetéséhez, a belső dekorációs oszlopokhoz és a kompakt berendezéstartókhoz. V. Költségek kompromisszumok (a differenciálás kihasználása: gyengeségek vs. erősségek)

Gyengeségek: Ultra-nehéz terhelések és sűrűn elhelyezett keretoszlopok esetén a H-gerendák jobb költség-teljesítményt kínálnak. Legfontosabb alkalmazási forgatókönyvek: Magas épületek, hosszú fesztávok, többirányú terhelés, szabaddá tett/szélnek kitett helyek és integrált szerkezeti-dekorációs funkciók; A kör alakú üreges profilok (CHS) alacsonyabb teljes életciklus-költséget kínálnak ezeken a területeken.

VI. A differenciált pozicionálás összefoglalása

H-gerendák: Fókuszáljon a többszintes, sűrűn elhelyezett képkockákra. Négyzet alakú csövek: Fókuszban a szabályos, kis fesztávú ipari üzemekre. Circular Hollow Section (CHS) oszlopok: Fókuszban a hosszú fesztávolságú, sokemeletes, többirányú terhelési és integrált tájszerkezeti projektek; a torziós ellenállás, az alacsony szélellenállás és a könnyű korrózióvédelem révén pótolhatatlan piaci előnyt biztosítanak.

Végpontok közötti feldolgozási munkafolyamat kör alakú üreges acélcsőoszlopokhoz

I. Termék besorolása

1. Varrat nélküli CHS-oszlopok: kész varrat nélküli acélcső-anyag mély feldolgozásával állítják elő; jellemzően kis és közepes átmérőjű és nagy pontosságú teherhordó oszlopokhoz (φ60–φ630) használják.

2. Hengerelt és hegesztett CHS oszlopok: Acéllemez hengerré hengerlésével, majd hosszirányú és/vagy kerületi hegesztéssel készülnek; nagy átmérőjű, nagy terhelésű oszlopokhoz használatos (a standard módszer extra nagy oszlopokhoz >φ630).

II. Szabványos feldolgozási lépések (megosztott downstream folyamatok mindkét típushoz)

1. folyamat: Nyersanyag-ellenőrzés és vágási elrendezés

1. Varrat nélküli cső: bejövő anyagellenőrzés, külső átmérő, falvastagság és hibaészlelési jelentések; hosszra vágva CNC fűrészekkel vagy plazmavágókkal.

2. Hengerelt/hegesztett cső: Bejövő hibafelismerés és acéllemezek szintezése; CNC vágás a kidolgozott szélességre és ferdeségre.

A vágás során a hegesztési zsugorodásra és a megmunkálásra vonatkozó engedményeket tartalmazza.

2. folyamat: Hengerlés és alakítás (csak a hengerelt/hegesztett CHS-re vonatkozik)

1. Háromhengeres lemezhajlító géppel hengerré hengerelt acéllemez; élek igazítva és zárva.

2. Ragasztóhegesztés rögzítéshez; a gömbölyűség és az éleltérés beállítása (eltérés ≤ a falvastagság 10%-a).

3. folyamat: A fő csőtest varratok hegesztése

1. Hosszirányú varrathegesztés: Automatikus merülőíves hegesztés (SAW) – belső és külső gyöngyöket is képez – a hengerelt cső hosszanti varratához;

2. Utóhegesztés: Hegesztési varratok szemrevételezése → Ultrahangos vizsgálat (UT) (100%-os ellenőrzés az I. fokozatú hegesztéseknél);

3. Kerületi tompahegesztés hosszú oszlopok többszegmenses toldásához: Kétoldalas SAW-t és NDT-t is alkalmaz (roncsolásmentes vizsgálat).

4. folyamat: A kör alakú csövek lekerekítése és kiegyenesítése

A hengerelt és hegesztett csövek jelentős hegesztési deformációt szenvednek; speciális hidraulikus kerekítőgépet használnak a kerekség és az egyenesség korrigálására, az oválisságot ≤D/1000-re szabályozva; a varrat nélküli csövek csak kisebb igazítást igényelnek.

5. folyamat: Végferdülés és véglap megmunkálás (kritikus folyamat)

CNC eszterga / homlokmarás:

· A cső mindkét végét laposra kell marni és hegesztési ferdéket vágni, biztosítva a végfelület merőlegességét;

· Karimás csatlakozást igénylő oszlopoknál precíziós megmunkálást végezzen egy regiszter (csap) a cső végén, hogy biztosítsa a karimával való lapos illeszkedést.

6. folyamat: Oszlopvég alkatrészek összeszerelése és hegesztése

1. Oszlopalaplemez összeszerelés: Négyzetes/kör alakú alaplemezek és merevítőbordák elrendezése és összeszerelése, majd a pozicionáláshoz tapadós hegesztés;

2. Oszlop felső lemez és zárósapka: A végsapka teljes varratú hegesztése a csőnyílás tömítésére és a víz bejutásának megakadályozására;

3. Corbelek / sarulapok / gyűrűs csatlakozólemezek: rajzok szerinti elrendezés, összeszerelés a cső kerülete körül és rögzítés tépőhegesztéssel;

4. Belső merevítő gyűrűk (nagy terhelésű magas oszlopokhoz): Belső gyűrűs merevítőlemezek szegmentált emelése és beépítése, belső hegesztéssel rögzítve.

7. folyamat: Alkatrészek teljes helyzetű hegesztése

1. Az alaplemez bordái és karbelei: Árnyékolt gázhegesztéssel vagy merülőíves hegesztéssel (SAW) hegesztettek;

2. Kritikus kötési varratok: A tervezési követelményeknek megfelelően UT roncsolásmentes vizsgálatnak kell alávetni.

8. folyamat: Késztermék korrekciója és lyukfúrás

1. Hegesztési deformáció és oszlopegyenesség korrekciója lángmelegítés és mechanikai módszerek kombinációjával;

2. CNC furatok fúrása csavarokhoz és közművezetékekhez a szükséges helyeken. 9. folyamat: Rozsdaeltávolítás és korróziógátló kezelés

1. Sörétszórás Sa2,5 fokozatig a malomkő és rozsda eltávolítására;

2. Bevonat: Alapozó + köztes bevonat + fedőlakk; szükség esetén folytassa a tűzihorganyzási eljárással.

10. folyamat: Késztermékek számozása, ellenőrzése, csomagolása és szállítása

1. Jelölje meg a komponensazonosítót, a rácsvonalakat és a magassági szinteket;

2. A méretek, a hegesztések és a korróziógátló bevonat átfogó ellenőrzése raktározás előtt.

III. A két folyamat összehasonlítása

1. Varrat nélküli kör alakú üreges acélcsőoszlopok: Rövid feldolgozási idő, nincs hosszanti hegesztés, kiváló szerkezeti integritás; azonban a csőátmérő korlátozott, és a nagy átmérőjű beszerzési költségek magasak.

2. Hengerelt és hegesztett kör alakú csőoszlopok: Ultra-nagy átmérőkre képesek, teljesen testreszabható falvastagsággal; járulékos hengerlési és hosszirányú hegesztési lépésekkel jár, de alacsonyabb költségeket kínál a nagyméretű alkatrészek esetében.

IV. Speciális testreszabás (Mega kör alakú csőoszlopok sokemeletes épületekhez)

1. Betonnal töltött oszlopoknál: A fugázó és légtelenítő lyukak a csővégeken előre le vannak foglalva;

2. Változó átmérőjű kör alakú csőoszlopok: Kúpos átmeneti szakasz (reduktor) hengerlésével és hegesztésével készülnek különböző átmérők összekapcsolására.

A kör alakú üreges metszet (CHS) oszlopok fő teljesítményparaméterei

I. Geometriai előírások

1. Kijelölés

Formátum: ϕD × t × L

·D: Külső átmérő (mm); a gyakori méretek a φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Falvastagság (mm); 4-50 mm

·L: Szabványos vágási hossz; jellemzően 6 m/9 m/12 m; szegmentált toldással elért extra hosszú hosszúságok

2. Mérettűrések

1. Ovalitás: ≤ D/1000

2. Az oszloptest egyenessége: L/1000-en belül

3. A végfelület merőlegessége: ≤ t/10

II. Anyagmechanikai tulajdonságok (Fő minőségek: Q235B/Q355B)

A Q355NL-t alacsony hőmérsékletű alkalmazásokhoz választották, mivel ellenáll az alacsony hőmérsékletű ütéseknek.

III. Főbb szerkezeti paraméterek

1. Keresztmetszeti jellemzők (nagyobb, mint a négyzet alakú csövek/H-gerendák azonos súly mellett)

· A forgási sugár minden irányban egyenletes; nincs különbség az erős és gyenge tengelyek között;

· Szélellenállási együttható: μ ≈ 0,8 (vs. 1,3 négyzet/téglalap alakú csövek és 1,5 H-gerendák esetén); alacsony szélterhelés hatása

1. Kompressziós előny: Magas axiális tömörítési stabilitási együttható; teherbírása meghaladja az azonos keresztmetszetű téglalap alakú oszlopok teherbírását

2. Torziós ellenállás: A kör alakú szakaszok poláris tehetetlenségi nyomatéka lényegesen nagyobb, mint a nem kör alakú szakaszoknál; kiváló szeizmikus teljesítmény és ellenállás az excentrikus terhelésekkel szemben

IV. Hegesztési és NDT (roncsolásmentes vizsgálat) teljesítmény

1. Hossz-/kerületi varratok (I. fokozat): 100%-os ultrahangos vizsgálat (UT); II. fokozatú hegesztési varratok: 20% spot-check UT;

2. A hegesztési szakítószilárdság nem alacsonyabb, mint az alapfém standard értéke. V. Korróziógátló előírások

1. Sörétszórásos rozsdamentesítési fokozat: Sa2.5 (nemzeti szabvány);

2. Standard bevonatrendszer: alapozó + köztes bevonat + fedőbevonat; teljes száraz rétegvastagság: 80–160 μm;

3. Tűzihorganyzás: Cink bevonat vastagsága ≥85 μm; tengerparti korrozív környezetre tervezték.

VI. Betonnal töltött cső alakú (CFT) oszlop specifikációi

1. A kitöltésre jellemzően használt betonminőségek: C30, C40 vagy C50;

2. Szinergikus teherhordó hatás az acélcső és a beton között; a teljes axiális teherbírás 2-3-szorosára nőtt; gyakran használják a szupermagas épületekben.

VII. Telepítési és csatlakozási előírások

1. Karimás csatlakozás: 8.8-as vagy 10.9-es fokozatú nagy szilárdságú csavarokat használ;

2. Oszlop alaplemez: Lemezvastagság 16–60 mm; beágyazott horgonycsavarokkal (M20–M64).
