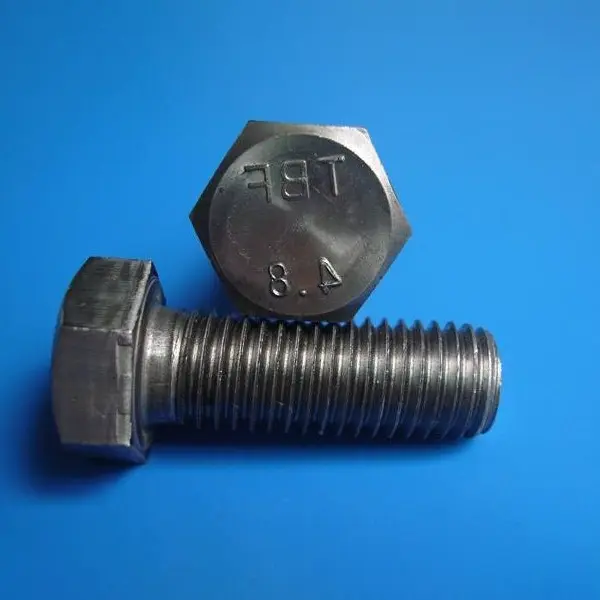

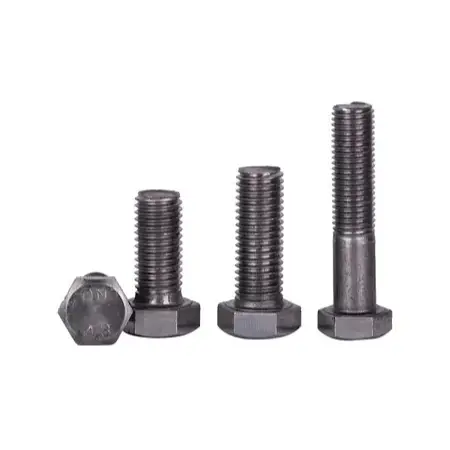

Szabványos acél csatlakozócsavarok építéshez

Alapvető definíciók és szabványos konfigurációk

Alkalmazandó szabványok: GB/T 5780 (C osztály – durva/kereskedelmi minőség), GB/T 5782 (A/B osztály – precíziós/finomított minőség)

I. Termékdefiníciók

1. Leírás

Az építőipari szabványos acél csatlakozócsavarok általános célú rögzítők, amelyeket másodlagos csatlakozásokhoz és ideiglenes rögzítéshez használnak. Nem igényelnek tervezési előfeszítést; ehelyett a csavarszár nyíró ellenállásán és a csapágynyomáson keresztül adnak át terhelést a csatlakoztatott alkatrészek érintkezési felületein. A gyártási pontosság szerint két fő típusba sorolhatók: C osztály (durva/kereskedelmi minőség) és A/B osztály (precíziós/finomított minőség).

2. Erőfokozatok

Közös osztályzatok: 4,6, 4,8 és 5,6. Szilárdságuk lényegesen kisebb, mint a nagy szilárdságú csavaroké; nem használhatók elsődleges teherhordó kötésekben vagy váltakozó dinamikus terhelésnek kitett csatlakozásokban.

3. Közös anyagok

A fő test alacsony szén-dioxid-kibocsátású acélból vagy Q235-ből készül, ami magas költséghatékonyságot és könnyű feldolgozhatóságot kínál.

4. Specifikációs tartomány

Névleges átmérők: M10, M12, M16, M20, M22, M24; névleges hosszúságok: 30-200 mm (kérésre testreszabható).

Besorolás részletei

C osztályú (durva/kereskedelmi minőség) csavarok: Alacsonyabb gyártási pontosság, nagyobb szártűrés és nagyobb hézag a csavarfuratokban; lehetővé teszik a kényelmes helyszíni telepítést, és a legszélesebb körben használt típus a mérnöki projektekben.

A/B osztályú (precíziós/finomult minőségű) csavarok: Nagy pontosságú és szoros illeszkedés jellemzi, biztosítva a terhelés egyenletes eloszlását; jellemzően berendezésalapokhoz és precíziós toldókötésekhez használják.

II. Szabványos összeállítás konfiguráció

Szabványos szerelvény építőipari csatlakozócsavarokhoz: 1 csavar + 1 hatlapú anya + 1 lapos alátét; rugós alátétek adhatók hozzá az adott működési feltételektől függően. 1. Szabványos csavartest hatszögletű fejjel; szabványos durva menetekkel és tömör szárral rendelkezik, csökkentett átmérőjű szakaszok nélkül.

2. Szabványos megfelelő hatlapú anya; a menetek igazodnak a biztonságos rögzítéshez.

3. Lapos alátét (standard): Az anya vagy a csavarfej alá helyezve növeli a csapágyfelületet, és megakadályozza a felület sérülését a meghúzás során.

4. Rugós alátét (opcionális): Rezgésnek kitett helyekre szerelve rugalmas reteszelést biztosít; csak a kilazulás megakadályozására szolgál, és nem növeli a szerkezeti teherbírást.

Szabványos összeszerelési konfigurációk:

· Alapvető: 1 csavar + 1 anya + 1 lapos alátét (leggyakoribb)

· Lazulásgátló: 1 csavar + 1 anya + 1 lapos alátét + 1 rugós alátét

III. Felületkezelés

1. Sima / Fekete oxid: Száraz beltéri környezethez; legalacsonyabb költség.

2. Tűzihorganyzás: Kültéri, kitett, nedves vagy korrozív környezethez; rozsdaálló és tartós.

3. Elektroforézis / Festés: Dekoratív bevonat alapvető korrózióvédelemmel; általában burkolatokhoz és korlátokhoz használják.

IV. Alkalmazási forgatókönyvek

1. Az alkatrészek ideiglenes összeszerelése és rögzítése.

2. Csatlakozások másodlagos szerkezetekhez, például korlátokhoz, létrákhoz, karbantartó platformokhoz, tető-/falburkolatokhoz és csőtartókhoz.

3. Könnyű segédszerkezetek és nem teherhordó díszítőelemek.

V. További pontok

1. Beépítés: Szabványos kézi vagy elektromos villáskulccsal meghúzható; nincsenek speciális követelmények a kezdeti meghúzásra, a végső meghúzásra vagy a nyomatékszabályozásra.

2. Jellemzők: Enyhén túlméretezett furatokba történő beépítést tesz lehetővé; könnyen össze- és szétszerelhető és újrafelhasználható; hajlamos a kilazulásra erős vibrációs környezetben.

3. Korlátozások: Szigorúan tilos a nagy szilárdságú csavarok helyettesítése kritikus teherviselő csatlakozásokban, például acélgerendákban, oszlopokban vagy darutartókban.

Melyek a szabványos építőipari acél csatlakozócsavarok fő előnyei?

1. Alacsony költség, könnyen beszerezhető és rendkívül sokoldalú.

2. Nincs szükség speciális szerszámokra; a telepítés szabványos kézi villáskulccsal végezhető.

3. Alacsony szilárdság és alacsony előterhelés; gyenge rezgés- és csúszásállóság.

4. Többször szét- és összeszerelhető; beszerelése és eltávolítása kényelmes.

5. Hajlamos a terhelés alatti deformációra; nem alkalmas acélszerkezetek elsődleges teherhordó kötéseihez.

Megkülönböztető kiemelések

I. Alapvető előnyök

1. Alacsony költség és magas költséghatékonyság

A szabványos konstrukciós csatlakozócsavarok alapanyagai és gyártási folyamatai egyszerűek, így az egységár sokkal alacsonyabb, mint a nagy szilárdságú csavaroké; jelentősen csökkentik a költségeket, ha kiterjedt másodlagos csatlakozásokhoz vagy ideiglenes rögzítéshez használják.

2. Egyszerű telepítés minimális felszerelési követelményekkel

Nincs szükség kalibrált nyomatékkulcsokra vagy speciális végső meghúzó berendezésekre; szabvány kézi vagy elektromos csavarkulcsok elegendőek. A folyamat elkerüli az olyan összetett lépéseket, mint a kezdeti meghúzás, a végső meghúzás vagy a nyomaték újbóli ellenőrzése, így könnyen megtanulható és végrehajtható.

3. Nagy alkalmazkodóképesség és beépítési tolerancia

A csavar és a furat közötti nagy hézag (amely a C fokozatú durva csavarokra jellemző) lehetővé teszi a furat kisebb, helyszíni bővítését és beállítását, egyszerűsítve az alkatrészek összeszerelését. A beszerelés bármilyen térbeli irányban lehetséges, korlátozott hozzáférési zónák nélkül.

4. Rugalmas össze- és szétszerelés és újrafelhasználhatóság

A szerkezeti sérülések elkerülésére tervezett csavarok könnyen eltávolíthatók és visszaszerelhetők, és magas fordulatszámot kínálnak; különösen alkalmasak ideiglenes rögzítésre, gyakori karbantartást igénylő területekre, vagy a jövőben módosítandó és cserélendő alkatrészekre.

5. Egyszerű konfiguráció és könnyű helyszíni kezelés

A standard szerelvény egyszerűen egy csavarból, egy anyából és egy lapos alátétből áll. Kevesebb összetevővel kisebb az össze nem illés vagy elvesztés kockázata, egyszerűsödik a készlettárolás és a helyszíni igénykezelés.

II. Relatív hátrányok

1. Nincs tervezési előfeszítés; gyenge csúszás- és rezgésállóság

A terhelésátvitel kizárólag a menetrögzítésen múlik; dinamikus terhelés vagy ismétlődő vibráció hatására könnyen meglazulnak, és szigorúan tilos elsődleges teherhordó vagy kifáradáskritikus kötésekben használni.

2. Alacsony szilárdságú fokozat

Túlnyomóan 4,6 vagy 4,8 évfolyam; szakító- és nyírási teherbíró képességük messze elmarad a 8.8-as vagy 10.9-es fokozatú nagyszilárdságú csavarokétól, így nem alkalmasak nagy terhelésekre vagy jelentős hajlítónyomatékokra. 3. Rossz csatlakozási merevség

Terhelés alatt az alkatrészek nagyobb csúszást és deformációt tapasztalnak, így nem felelnek meg az elsődleges acélszerkezetek csatlakozásaira vonatkozó merevségi követelményeknek.

III. A kiválasztási kritériumok összefoglalása

1. Előnyben részesítse a közönséges csavarokat a következőkhöz: Ideiglenes rögzítés, másodlagos szerkezetek (korlátok, konzolok, burkolatok stb.), statikus terhelési alkalmazások és magas csúszásállósági követelmények nélküli helyeken.

2. Válassza ki a nagy szilárdságú csavarokat a következőkhöz: Tartós csatlakozások, amelyek elsődleges teherhordó elemeket (gerendák, oszlopok, darugerendák, rácsostartók stb.) tartalmaznak, dinamikus terhelésekhez, nagy merevségi követelményekhez és magas csúszásállósági követelményekhez.

Helyszíni építési folyamat

Alkalmazandó szabvány: GB 50205-2020. C osztályú (durva) és A/B osztályú (precíziós) közönséges csavarokra vonatkozik; két forgatókönyvet takar: ideiglenes rögzítést és állandó szerkezeti kapcsolatokat.

I. Építés-előkészítés

1. Anyagellenőrzés: Ellenőrizze a csavarok specifikációit, hosszát, szilárdsági fokozatát és felületkezelését. Szükség szerint igényeljen megfelelő anyákat, lapos alátéteket és rugós alátéteket; rendezetten tárolja és védje a szálakat a sérülésektől.

2. Szerszám előkészítés: Szabványos kézi villáskulcsok, elektromos villáskulcsok, sarokcsiszolók, reszelők és jelölők; nincs szükség nyomatékkalibráló berendezésre.

3. Alkatrészek ellenőrzése: Tisztítsa meg a csatlakozási felületeket a por, az olaj és a laza rozsda eltávolításához. Vizsgálja meg a lemez illesztési hézagait; ha túl nagyok a hézagok, szerelje fel az alátétlemezeket az előírásoknak megfelelően.

4. Furatigazítás ellenőrzése: Ellenőrizze a csavarfuratok igazítását. Kisebb dörzsárazás megengedett a C osztályú csavaroknál, de a lyukak megnagyobbítása érdekében gázvágás szigorúan tilos; a túlzott eltérések orvoslást igényelnek (pl. feltöltés és újrafúrás).

II. Alkatrészek elhelyezése és ideiglenes rögzítése

1. Emelje fel és állítsa be az acél alkatrészeket; állítsa be a tengelyeket, a magasságot és a síkságot; ideiglenes támasztékokkal biztosítva.

2. Ideiglenesen rögzítse a pozíciót kis számú csavarral vagy csapszeggel, hogy megakadályozza az általános elmozdulást.

III. Csavar behelyezése

1. Szabadon helyezze be a csavarokat; következetes orientáció fenntartása; ne erőltesse őket kalapálással.

2. Összeszerelési sorrend: Csavarfej → Alkatrészlemez felülete → Lapos alátét → (Rugós alátét, ha szükséges) → Egyéb alkatrész lemez felülete → Anya. 3. A rugós alátét hasított vége nem feküdhet egyenesen a csapágyfelülethez; ez biztosítja a kilazulásgátló funkciót.

IV. Rögzítési műveletek

1. Rögzítési sorrend: Csavarcsoportok csatlakozásánál szimmetrikusan húzza meg a középponttól kifelé; hosszú illesztési kötéseknél a középső felől haladjon mindkét vége felé, hogy elkerülje a lemezek vetemedését vagy egyenetlen feszültségeloszlását.

2. Rögzítési követelmények: Húzza meg addig, amíg a lemez felületei szorosan érintkeznek; mérsékelt meghúzás elegendő. Nincsenek speciális követelmények a kezdeti meghúzásra, a végső meghúzásra vagy a nyomatékhatárokra, és nincs szükség az előfeszítés szigorú ellenőrzésére sem.

3. Többsoros csavarelrendezések esetén minden csavart külön-külön és egymás után húzzon meg; győződjön meg arról, hogy a csavarok nem hiányoznak vagy nincsenek megfelelően meghúzva.

V. Megjelenés befejezése és az elkészült munka védelme

1. A rögzítés után távolítsa el a törmeléket és a felesleges fémreszeléket a hézag közeléből.

2. Ellenőrizze a szabaddá vált szálak hosszát; a szabvány 2-3 szál. Cserélje ki a megfelelő hosszúságú csavart, ha a szabadon lévő rész túl hosszú vagy túl rövid.

3. Vigyen fel javító rozsdagátló festéket a szabaddá vált menetekre és a vágás vagy ütés által érintett területekre.

4. Védje az elkészült hézagokat erős ütésektől vagy külső zavaroktól.

VI. Minőségellenőrzés és átvétel

1. Átfogó szemrevételezés

· A csavarok, anyák és alátétek mind megvannak, és megfelelően vannak felszerelve, hiányzó vagy rosszul beállított alkatrészek nélkül;

· A csatlakozási felületek szorosan illeszkednek, látható rések nélkül;

· A szabaddá tett szálak 2–3 szál hosszúságúak, megfelelnek a vizuális minőségi szabványoknak;

· Nincs kalapácsnyom vagy menetsérülés.

2. Működési ellenőrzés

Végezzen célzott helyszíni ellenőrzéseket a vibrációnak kitett területeken, hogy biztosítsa a kilazulást.

VII. Építési tilalmak

1. Szigorúan tiltsa gázvágással vagy égetéssel történő nagyítást vagy lyukak készítését;

2. Szigorúan tiltsa meg a nagy szilárdságú csavarok közönséges csavarokkal való helyettesítését az elsődleges teherhordó csatlakozásoknál;

3. A rugós alátéteket nem szabad hátrafelé szerelni vagy kihagyni;

4. A gyakori vibrációnak kitett helyeken a hagyományos csavarok nem használhatók egyedüli teherhordó kapcsolatként. Egyszerűsített folyamat

Építés előkészítése → Alkatrészek igazítása és ideiglenes rögzítése → Csavar behelyezése + alátétek és anyák összeszerelése → Szimmetrikus meghúzás → Menet kiemelkedés ellenőrzése + korróziógátló javítás → Átvételi ellenőrzés

Főbb teljesítményparaméterek

Szabványok: GB/T 5780, GB/T 5782, GB/T 3098.1; osztályú C (durva) csavarok és A/B osztályú (precíziós) csavarok; közös szilárdsági fokozatok: 4,6, 4,8, 5,6.

I. Alapanyag és keménység

1. Általános anyagok: Alacsony széntartalmú acél, Q235

2. Felületkezelés: Sima felületkezelés, fekete oxid, tűzihorganyzás, elektroforézis

3. Rockwell keménység (HRC)

1. 4,6/4,8 fokozat: ≤28 HRC

2. 5,6 évfolyam: 22–32 HRC

II. Mechanikai tulajdonságok (minimális értékek)

Megjegyzés: A közönséges csavarok nincsenek kitéve a tervezett előfeszítésnek; A terhelés átadása nyíró és csapágyhatáson múlik.

III. Méret- és menettűrések

1. Menetpontosság

1. C osztályú (durva) csavarok: 8 g (nagy tűrés, jelentős hézag a csavar és a furat fala között; leggyakrabban a helyszínen használják)

2. A/B osztályú (precíziós) csavarok: 6 g (nagy pontosságú, minimális illeszkedési távolság)

2. Hossztűrés: Névleges hossz ±2 mm

3. Szár egyenessége: ‰ (ezrelék)

IV. Építési és szerelési paraméterek

1. Menet kiemelkedés: Meghúzás után 2-3 menet túlnyúlik az anyán, elfogadható

2. Összeszerelési tartozékok

1. Standard: Lapos alátét; rugós alátét hozzáadva a vibráló alkatrészekhez (csak a kilazulás megakadályozására szolgál; nem növeli a teherbírást)

3. Furat követelmények

1. C osztályú (durva) csavarok: Kisebb helyszíni furatnagyítás reszelő segítségével megengedett; gázvágással történő nagyítás szigorúan tilos

2. A/B osztályú (precíziós) csavarok: A lyukak növelése szigorúan tilos az illesztési pontosság biztosítása érdekében

V. Teljesítményjellemzők

1. Csúszásállóság: Nincs előterhelés; gyenge csúszásállóság az érintkező felületeken; nem alkalmas váltakozó dinamikus terhelésnek vagy erős vibrációnak kitett kötésekhez

2. Újrafelhasználhatóság: szétszedhető és többször felhasználható

3. Csatlakozási merevség: Viszonylag alacsony merevség; hajlamos a csúszási deformációra terhelés alatt

VI. Alkalmazási kör

1. Szabványos acél csatlakozócsavarok építéshez: Csak ideiglenes rögzítéshez, másodlagos szerkezetekhez és statikus terhelésű segédalkatrészekhez

2. Tiltott felhasználás: Nem használható elsődleges teherhordó kötésekhez, például acélkeret gerenda-oszlop csatlakozásokhoz, daru gerendákhoz vagy hosszú fesztávú rácsokhoz; nem helyettesítheti a nagy szilárdságú csavarokat

GYIK

1. kérdés: Mi a különbség a C és az A/B osztályú csavarok között?

V: A C osztályú csavarok durva/kereskedelmi minőségűek, nagyobb szártűréssel és nagyobb hézaggal a csavar és a furat fala között. Ezek a legszélesebb körben használt típusok az ideiglenes rögzítéshez és a másodlagos szerkezetekhez, mivel lehetővé teszik a kisebb helyszíni furatigazítási beállításokat. Az A/B osztályú csavarok precíziós/kifinomult minőségűek, szűk illeszkedéssel és egyenletes terheléselosztással, berendezések alapjaihoz és precíziós toldókötéseihez.

2. kérdés: Használhatók-e közönséges csavarok a nagy szilárdságú csavarok helyett?

V: Nem. A közönséges csavarok (4.6/4.8/5.6 osztály) nem rendelkeznek tervezett előfeszítéssel, alacsony a szilárdságuk, és gyenge a csúszással és vibrációval szembeni ellenállása. Szigorúan tilos elsődleges teherhordó kötésekben, például acél gerenda-oszlop csatlakozásokban, darutartókban és hosszú fesztávú rácsos kötésekben használni. Minden kritikus szerkezeti csatlakozáshoz nagy szilárdságú csavarokat (8.8/10.9 osztály) kell használni.

Q3: Mi a rugós alátét célja?

V: A rugós alátét rugalmas reteszelést biztosít, hogy megakadályozza a vibráció hatására történő kilazulást. A lapos alátét és az anya közé kell felszerelni. Normál statikus terhelésű alkalmazásokhoz egy lapos alátét önmagában is elegendő. Rezgő berendezések, darukkal szomszédos szerkezetek vagy dinamikus terhelési viszonyok esetén a rugós alátét javasolt, de mégsem biztosítja ugyanazt a kilazulásgátló teljesítményt, mint a nagy szilárdságú csavarok előfeszítése.

4. kérdés: A közönséges csavarok újrafelhasználhatók?

V: Igen. Ellentétben a forgatónyomatékkal nyíró nagy szilárdságú csavarokkal, a hagyományos csavarok többször szétszedhetők és újra felhasználhatók teherbíró képességük veszélyeztetése nélkül, feltéve, hogy a menetek és a szár nem sérül meg. Ez ideálissá teszi őket ideiglenes rögzítéshez, karbantartási hozzáférési pontokhoz és a jövőben módosítandó alkatrészekhez.

K5: Hogyan válasszunk a sima felület, a fekete oxid és a tűzihorganyzás között?

V: A sima felületű / fekete oxid csak száraz beltéri környezetben használható. Tűzihorganyzás szükséges kültéri expozícióhoz, párás körülményekhez vagy korrozív környezethez; 8-10 éves korrózióállóságot biztosít. Az alapvető korrózióvédelemmel ellátott dekoratív alkalmazásokhoz elektroforézises bevonat áll rendelkezésre.
