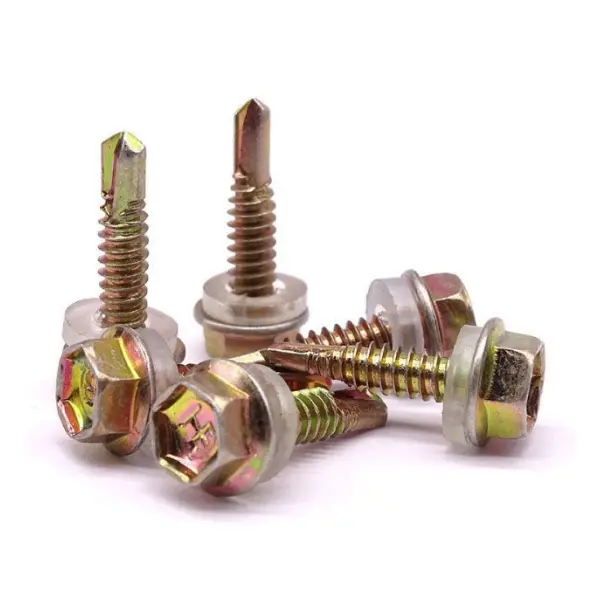

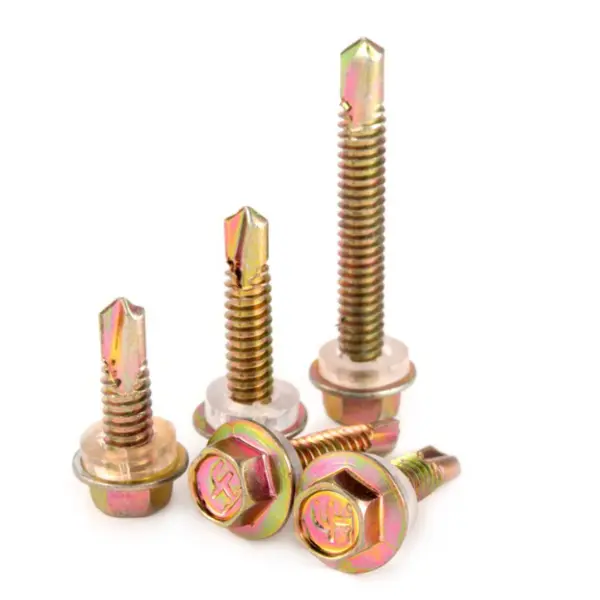

Önmetsző csavarok acél burkolórendszerekhez

Az acélburkolati rendszerek önmetsző csavarjait kifejezetten az acélszerkezetű épületburkolatokhoz tervezték, beleértve a tetőfedést, a falburkolatot és a díszítőelemeket (például szegély- és sarokszögeket).

Anyaga: közepes szénacél (1022) vagy rozsdamentes acél (410/304); hőkezelt és horganyzott vagy kompozit bevonattal készült.

Alapfunkció: Kiküszöböli az előfúrás szükségességét; fúrást, menetfúrást és rögzítést végez egyetlen lépésben. Alkalmas vékony fémlemezek (0,5–6 mm), például színezett acél, horganyzott lemezek és könnyű acél szelemenek összekapcsolására.

Fej: hatlapú alátétfej; kompatibilis a dugós meghajtókkal vagy elektromos kulcsokkal; nagy nyomatékállóságot biztosít és megakadályozza a csúszást.

Csúcs: Integrált fúróhegy (miniatűr csavarfúró) forgácseltávolító hornyokkal; közvetlenül acéllemezeken keresztül fúrható.

Menet: Durva menet (14 TPI); erős önmetsző képességet és nagy szorítóerőt biztosít.

Felületkezelés: Tűzihorganyzott, színezett cink vagy Dacromet; korrózióálló és kültéri használatra alkalmas.

Termék konfiguráció

A szabványos összeállítás tartalmazza a csavartestet és egy vízálló tömítő alátétet (előre szerelve); azonnali használatra kész, a helyszínen, kézi mosó beszerelés nélkül.

1) Csavaros test (alapelem)

Fej típusa: Hatlapfejű alátétfej; nagy teherbírást és biztonságos, süllyesztett illeszkedést kínál. Műszaki adatok (általános):

o Átmérő: 5,5 mm (#12), 6,3 mm (#14)

o Hossz: 25-150 mm (át kell hatolnia a panelen és a szigetelőrétegen, ≥25 mm-es beágyazással a szelemenbe)

Fúrási pont: ST4.2–ST6.3, különböző vastagságú acéllemezeknek megfelelően.

2) Tömítő alátét (kritikus a vízszigeteléshez; előre összeszerelt/beépített)

Szerkezet: Kompozit alátét fém alátétből (horganyzott acél / rozsdamentes acél) + EPDM gumi.

Funkciók: Vízszigetelés, szivárgásgátló, öregedésállóság és időjárásállóság (működési tartomány: -40°C és 120°C között).

Méretek: Külső átmérő ≥19mm; nagy érintkezési felületet biztosít a megbízható tömítéshez. 3) Szükséges eszközök (a telepítéshez nélkülözhetetlenek)

Meghajtók: 1/4″ hatlapú aljzatok (8mm/10mm); akkumulátoros ütvecsavarozó kulcs vagy elektromos fúró

Segédeszközök: Vízmérték, mérőszalag, biztonsági heveder (magasságban végzett munkához)

Főbb teljesítményparaméterek

Szakítószilárdság: ≥450 MPa

Felületi keménység: HRC 35-45 (kemény fúróhegy, szívós mag)

Kihúzási szilárdság: ≥8700 N (Q235, 4 mm-es acéllemez)

Nyomaték: ≥10,9 Nm

Sópermetezési ellenállás: ≥500 óra (tűzihorganyzott)

Alkalmazható lemezvastagság: 0,5-6 mm (a fúrási pont specifikációjától függően)

Tipikus alkalmazási forgatókönyvek

Tetőfedés: Színes bevonatú acéllemezek rögzítése acél szelemenekhez (szél- és vízszigetelés)

Falburkolat: Színes bevonatú acéllemezek rögzítése faltartókra/szelemenekre

Kárpit/villogó: gerincsapkák, eresz és ajtó/ablak sarokburkolatok rögzítése

Egyéb: fotovoltaikus (PV) szerelési rendszerek, légcsatornák és könnyű acél épületburkolatok

Az acélburkolati rendszerek önmetsző csavarjainak fő előnyei

1. Megszünteti az előfúrási és menetfúrási lépéseket; gyors és munkatakarékos szerelés

2. Szoros elkötelezettség; ellenáll a kilazulásnak és leválásnak

3. Különféle anyagokkal kompatibilis; rendkívül sokoldalú

4. Kompakt méret; alkalmas vékony falú és könnyű alkatrészek csatlakoztatására

Megkülönböztetők

Összehasonlítás: Szabványos éles hegyű önmetsző csavarok, szabványos csavarok és vakszegecsek

I. Kulcsmegkülönböztető tényezők

1. Integrált fúrás és rögzítés; rendkívül magas beépítési hatékonyság

Beépített fúróhegyes vágószerkezettel rendelkezik; szükségtelenné teszi az előfúrást vagy menetfúrást. A fúrás, a menetfúrás és a rögzítés egyetlen lépésben történik, jelentősen lecsökkentve a folyamat lépéseit – ideális az építkezéseken történő nagyméretű borítékoláshoz.

2. hatlapú karimás fej; erős szorítóerő csúszás nélkül

Egy külső hatlapfejű hajtást egy karimás felülettel kombinál, ami lehetővé teszi a nagy nyomatékú alkalmazást elektromos kulcsokkal. A nagy felfekvési felület minimálisra csökkenti a menetcsupaszodás vagy a fej elnyírásának kockázatát, így alkalmas az acélszerkezetek vibrációjával vagy szélnyomásával járó körülményekhez.

3. Integrált kompozit alátét; kiváló vízálló tömítés

Gyárilag előszerelt fém és EPDM alkatrészekkel. Gumi kompozit alátét: Meghúzás után szorosan illeszkedik a panel felületéhez; ellenáll az öregedésnek és a szélsőséges hőmérsékleteknek; megakadályozza a vízszivárgást a forrásnál; kifejezetten épületburkoló rendszerek vízszigetelésére tervezték.

4. Edzett anyag, alkalmas fém csatlakozásokhoz

Átkeményített, nagy felületi keménységgel; 0,5–6 mm-es színbevonatú acéllemezek és horganyzott acélszelvények megbízható fúrására alkalmas; A kiegyensúlyozott szívósság biztosítja az ellenállást a törés vagy a menetcsupaszodás ellen a beépítés során, így a szabványos önmetsző csavarokhoz képest kiváló teherbírást kínál.

5. Korrózió- és időjárásálló, kültéri használatra alkalmas

Szabványos felületkezelésekkel rendelkezik, mint például a színes horganyzás, a tűzihorganyzás vagy a Dacromet bevonat; kiváló ellenállást biztosít a sópermettel és a rozsdával szemben; tartós szabadtéri vagy tengerparti ipari létesítményekben való hosszú távú használatra; ideális kültéri acélszerkezetű burkolási alkalmazásokhoz.

6. Erős menetkapcsolat, ellenáll a széllökésnek és a kilazulásnak

A speciális durva önmetsző menetek biztosítják az acél szelemenekkel való szoros kapcsolódást; kiváló kihúzás- és csúszásállóságot biztosít; ellenáll az erős szélterhelésnek a tetőkre, és ellenáll az idő múlásával történő kilazulásnak.

II. Összehasonlítás más rögzítőelemekkel (korlátozások)

1. vs. szabványos éles hegyű önmetsző csavarok: magasabb egységköltség; nem alkalmas nem fémes felületekre, mint például fa vagy műanyag.

2. vs. standard csavarok: Alacsonyabb teherbírás; nem használható elsődleges szerkezeti teherhordó kötésekhez; csak borítékrendszerekhez és vékony lapos csatlakozásokhoz alkalmas.

3. vs. vakszegecsek: Lehetővé teszi az ismételt szétszerelést és karbantartást (ellentétben az egyszer használatos szegecsekkel); azonban a szeizmikus ellenállás és az ismételt deformáció toleranciája alacsonyabb, mint a nagy szilárdságú szerkezeti kötőelemeké.

Helyszíni telepítési folyamat

Önmetsző csavarok acélburkolati rendszerekhez Alkalmazható forgatókönyvek: Gyári tetőfedés, falburkolatok (színbevonatú acéllemezek), szegély- és sarokburkolatok, könnyű acél burkolórendszerek stb.; a beépítés az acélszerkezetű burkolólap-konstrukcióra vonatkozó általános előírásokat követi.

I. Építés-előkészítés

1. Anyagvizsgálat

Ellenőrizze a specifikációkat, a hosszt és a korróziógátló bevonatot; ellenőrizze az előre összeszerelt kompozit alátéteket, hogy megbizonyosodjon épségükről és leválástól vagy repedéstől; megkülönböztetni a fúróhegy specifikációit a panelek teljes vastagságához igazodva.

2. Szerszám előkészítés

Hatlapfejű csavarhúzó, változtatható sebességű elektromos villáskulcs / Készítsen elő egy kézi fúrógépet, előre állítva a fordulatszámot és a nyomatékot; készítsen elő egy mérőszalagot, egy jelölőt és egy használati kést is.

3. Alapfelület előkészítése

Győződjön meg arról, hogy a panelek és a szelemenek felülete mentes a törmeléktől, laza rozsdától vagy kiemelkedésektől; Győződjön meg arról, hogy a panelek átfedő illesztései simaak és a panelek felülete nem vetemedik.

4. Elrendezés és elhelyezés

Pattintsa be a rajzok szerinti vonalakat a csavarok távolságának meghatározásához, biztosítva a vízszintes és függőleges igazítást.

II. Elhelyezési és rögzítési műveletek

1. Igazítsa és illessze egymáshoz a paneleket, ideiglenesen rögzítve őket, hogy az átfedési szélesség megfeleljen a tervezési előírásoknak.

2. Fúrás közben gyakoroljon nyomást a panel felületére merőlegesen; tartsa fenn a függőleges beállítást – szigorúan tilos a csavarok megdöntése vagy ferde behajtása.

3. Fúrjon és rögzítsen egyenletes sebességgel, lehetővé téve, hogy az önfúró hegy áthatoljon a panelen és a szelemenen; kerülje a hirtelen vagy túlzott erőt, hogy elkerülje a fúrócsúcs eltörését vagy a panel deformálódását.

4. Rögzítési szabvány: A karimának össze kell nyomnia a kompozit alátétet, hogy a gumitömítés egyenletesen összenyomódjon, és kissé kitáguljon; ne húzza meg túlságosan, mert ez megrepedhet a gumitömítésen, vagy a panel felülete benyomódhat és szivároghat.

5. Telepítési sorrend: Folytassa a fesztáv közepétől mindkét vége felé, majd a közepétől kifelé, hogy minimalizálja a panelekben felgyülemlett feszültséget.

III. Kulcsfontosságú beépítési pontok különböző területeken

1. Tetőfedő panelek esetén csavarja be a csavarokat a hullámok csúcsaira; tilos csavarokat becsavarni a vályúkba (mivel ez víz felhalmozódásához és szivárgásához vezet); távolság... Szigorúan tartsa be a rajzokat, különös hangsúlyt fektetve a rögzítőelemek sűrűségének növelésére a gerinc, az eresz és az ereszcsatornák körül.

2. A függőleges falpaneleket felülről lefelé szerelje fel; növelje a csavarsűrűséget az átlapoló illesztéseknél a vízzáró tömítés biztosítása érdekében.

3. Alkalmazzon kettős rögzítést a szegélyek, a sarokperemek és a zárópontok között, a csavarokat egyenletesen elosztva a sarok mindkét oldalán, hogy megakadályozza az élek felkunkorodását vagy a vízszivárgást.

IV. Kész munka ellenőrzése és védelme

1. Átfogó szemrevételezés: Győződjön meg arról, hogy a csavarok függőlegesek és egyenletesen vannak elhelyezve, és hogy az alátétek sértetlenek és helyesen helyezkednek el.

2. Győződjön meg arról, hogy a panelek felületén nincsenek jelentős horpadások vagy karcolások, és hogy az átlapoló tömítések sértetlenek.

3. A csavar kilazulásának vagy a tömítés meghibásodásának megelőzése érdekében tiltsa meg a rálépést, a kifeszített területeket vagy a ütéseket.

4. Azonnal cserélje ki vagy dolgozza át a sérült alátéteket vagy rosszul beállított csavarokat.

V. Építési tilalmak

1. Ne távolítsa el vagy cserélje ki az eredeti kompozit alátéteket; alátét nélküli beszerelés szigorúan tilos.

2. Ne húzza meg a csavarokat ferdén, és ne húzza meg túlzott nyomatékkal, mert ez szivárgást vagy csavartörést okozhat.

3. Ne használjon kopott fúróvégű vagy sérült menetű csavarokat.

4. Kerülje a kültéri felszerelést esőben vagy nedves panelfelületeken.

Acélburkolati rendszerek önmetsző csavarjainak fő teljesítményparaméterei

I. Alapanyag és felületkezelés

1. Alapanyag: Standard 1022 acél Közepes széntartalmú acél (edzett edzett); 410/304 rozsdamentes acél magas korróziós környezetekhez

2. Hőkezelés: átkeményedés (kemény felület, kemény mag)

3. Felületi korrózióvédelem: Színezett horganyzás, tűzihorganyzás, Dacromet, foszfátozás

4. Hozzáillő alátét: horganyzott acél hátlap + EPDM gumi (időjárásálló tömítés)

II. Keménység és mechanikai tulajdonságok

1. Felületi keménység: HRC 35–45 (biztosítja a fúrási képességet, megakadályozza a hegy törését)

2. Szakítószilárdság: ≥450 MPa

3. Végső nyomaték: ≥10,9 N·m (szabványos előírások)

4. Kihúzási kapacitás (0,5–4 mm-es acéllemezzel + szelemennel párosítva): ≥8700 N

III. Műszaki adatok és menetparaméterek

1. Általános névleges méretek: ST5.5, ST6.3 (a mérnöki projektek főárama)

2. Menet típusa: Durva önmetsző menet; éles profil, erős markolat

3. Fúróhegy típusa: Szabványos önfúró pont; alkalmas 0,5-6 mm vastagságú lemezekhez

IV. Tömítő alátét paraméterei

1. Működési hőmérséklet: -40°C és 120°C között; ellenáll a magas/alacsony hőmérsékletű öregedésnek

2. Teljesítmény: Vízálló, ütéselnyelő, megakadályozza a lapok zúzódásos sérülését; élettartam ≥10 év

3. Felépítés: Gyárilag egy egységként előre összeszerelve; nem leválasztható

V. Korróziógátló és időjárásállósági paraméterek

1. Színes cink: Sópermetezési ellenállás ≥200 h; alkalmas beltéri/száraz üzemi területekre

2. Tűzihorganyzás / Dacromet: Sópermetezési ellenállás ≥500 h; alkalmas kültéri, párás és tengerparti környezetre

VI. Telepítési és használati paraméterek

1. Rögzítési követelmények: Az alátétet egyenletesen össze kell nyomni; kerülje a túlhúzást, hogy elkerülje a gumi repedéseit vagy a lemez felületének benyomódását

2. Fúrásmélység: A színes lemezen való áthatolás után az acél szelemenbe való hatékony beágyazódásnak ≥25 mm-nek kell lennie

3. Alkalmazás: Vékony burkolólemezek (tetőfedés, falpanelek, burkolólapok/szegélyek) összekötése; nem használható elsődleges teherhordó szerkezeti kötésekben
