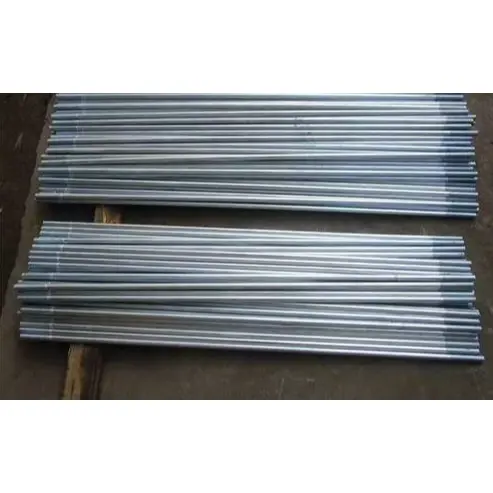

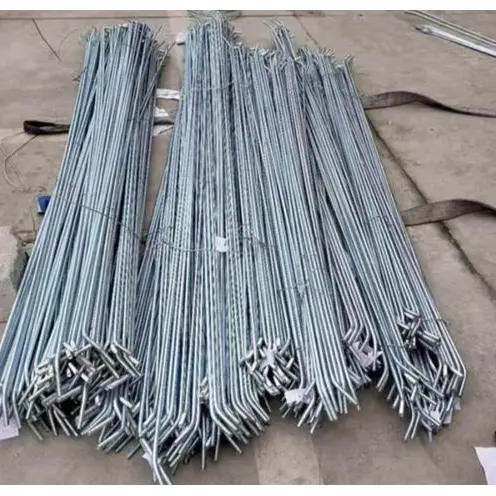

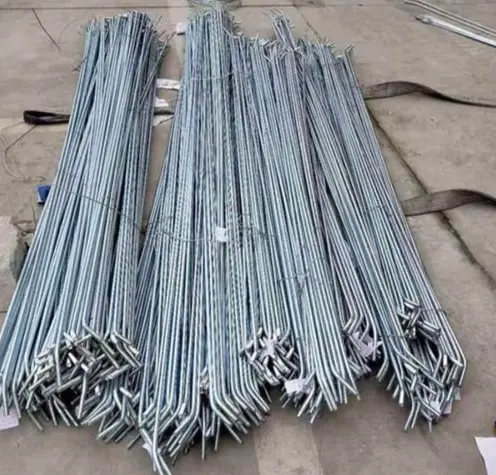

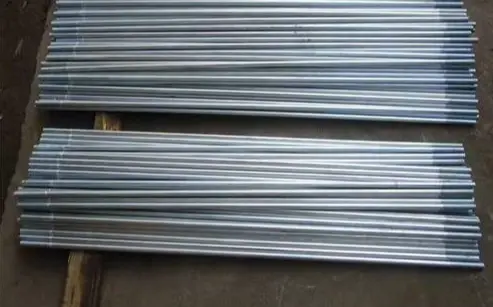

Horganyzott acél kötőrudak szerkezeti merevítéshez

A horganyzott acél kötőrudak szerkezeti merevítéshez (más néven tűzihorganyzott kötőrudak vagy acél feszítőrudak) kerek acél szerkezeti elemek, amelyeket acélszerkezetekben – például ipari üzemekben, tetőkön, falakon és fotovoltaikus rögzítőrendszerekben – használnak, hogy ellenálljanak a húzóerőknek, átadják a vízszintes terhelést, stabilizálják a szelemeneket, és megakadályozzák az oldalsó szelemeneket és megakadályozzák a falhevedereket.

A termék meghatározása és konfigurációja

I. Alapvető termékinformációk

Anyag: Standard Q235B; Q355B nagy terhelésű alkalmazásokhoz. A kerek acél hideghúzáson, edzésen és temperáláson, valamint mindkét végén menetes feldolgozáson esik át.

Korrózióvédelem: Tűzi horganyzott (HDG); cinkbevonat vastagsága ≥70–100μm; alkalmas kültéri vagy erősen korrozív tengerparti környezetre.

Funkció: A típusok közé tartoznak az egyenes kötőrudak (vízszintes kötőrudak), az átlós kötőrudak (térdmerevítők/szélmerevítők) és a csuklócsavarral állítható kötőrudak (állítható feszültség).

II. Teljes konfiguráció (szabványos összeállítás)

1) Összekötő rúd test (1 db)

Átmérő: φ8/10/12/14/16mm (a φ12 a leggyakoribb).

Menet: M8/M10/M12/M14/M16 mindkét végén (átmérőhöz igazítva); menethossz 2d-3d végenként.

Hossz: A fesztáv alapján testreszabott; tűrés ±5 mm; teljesen menetes vagy kétvégű menetes változatban kapható.

Felület: Tűzihorganyzott; sópermet ellenállás ≥500h.

2) Rögzítési tartozékok (mindkét véghez 1 készlet)

Hatlapfejű anyák: 4,8-as / 8-as fokozat; tűzihorganyzott. · Lapos alátétek: Q235 / horganyzott; elosztja a nyomást és megakadályozza a karcolódást.

·Rugós alátétek / záróanyák: Megakadályozza a vibráció miatti kilazulást (kötelező tetőfedő / szélterheléses zónák esetén).

3) Beállítási/csatlakozási tartozékok (opcionális a követelmények alapján)

·Csattok (nyerőrúd-állítók): Villavégű vagy zárt testű típusok; 45# acélból kovácsolt, tűzihorganyzott; beállítási tartomány: ±50-150mm.

·Függőlemezek / csatlakozólapok: Q235B/Q355B; vastagság ≥10mm; tűzihorganyzott; szelemenekhez / gerendákhoz / oszlopokhoz való csatlakoztatáshoz.

· Menetvédők: Megakadályozza a menet sérülését vagy korrózióját a szállítás/szerelés során.

·Rúdcsövek (nyomórudakhoz): φ42/48 acélcső belső kötőrúddal; biztosítja a stabilitást tömörítés alatt.

III. A kulcsparaméterek gyors áttekintése

· Anyaga: Q235B (σₛ ≥ 235 MPa) / Q355B (σₛ ≥ 355 MPa).

·Szakítószilárdság: ≥400MPa (Q235) / ≥470MPa (Q355).

·Horganyzott bevonat: ≥85μm (kültéri), ​​≥100μm (parton).

·Általános specifikációk: φ12 (M12), hossza 1–6 m.

IV. Tipikus alkalmazási forgatókönyvek

·Gyári tetőfedés: Egyenes kötőrudak (szelemenek között) + átlós kötőrudak (szélállóság) + feszítőcsavarok (feszítés beállítása).

·Falburkolat: Átlós kötőrudak falhevederekhez; megakadályozza a fal kidudorodását vagy oldalirányú elmozdulását.

·PV rögzítési rendszerek: Hosszanti / keresztirányú kötőrudak; növeli a stabilitást szél- és hóterheléssel szemben. Alapvető előnyei

1. Rozsda- és korrózióállóság: A horganyzott bevonat alkalmassá teszi kültéri és párás üzemi körülményekre.

2. Nagy szakítószilárdság: Hatékonyan gátolja a szelemen kilengését és növeli az általános szerkezeti merevséget.

3. Állítható hosszúság: A hosszak a helyszínen finomhangolhatók, így biztosítva a magas beépítési képességet.

4. Hatékonyság: Könnyű és költséghatékony, megkönnyítve a kényelmes kötegelt telepítést.

Megkülönböztető kiemelések

I. A fekete acél / festett kötőrudakhoz képest

1. Kiváló korrózió- és időjárásállóság

Átfogó tűzihorganyzáson esik át; a vastag, kohászatilag kötött bevonat blokkolja a nedvességet és a sópermetet, így lehetővé teszi a hosszú távú használatot kültéri, párás vagy tengerparti környezetben. Ezzel szemben a szabványos fekete acél alkatrészek könnyen rozsdásodnak, a festékbevonatok pedig lehámlanak vagy lepattognak, ami gyakori rozsdaeltávolítást és újrafestést tesz szükségessé – ami magas karbantartási költségeket eredményez.

2. Hosszabb élettartam

Az élettartam normál körülmények között meghaladja a 20 évet – messze meghaladja a festett alkatrészeket (3–5 év), így ideálisak állandó kültéri acélszerkezetekhez, például gyárépületekhez és fotovoltaikus rögzítőrendszerekhez.

3. Kiváló felületi integritás

A cinkbevonat kopás- és ütésálló, minimálisra csökkentve a szállítás és a szerelés során keletkező sérüléseket. A szálak ellenállnak a rozsdának és a beragadásnak, így biztosítva a zökkenőmentes szétszerelést a későbbi karbantartás során.

4. Egységes megjelenés és könnyű ellenőrzés

Egyenletes ezüstszürke bevonattal rendelkezik, amely lehetővé teszi a specifikációk és a minőség egyszerű vizuális azonosítását a helyszínen.

II. A rozsdamentes acél kötőrudakhoz képest

1. Kiemelkedő költség-teljesítmény arány

A beszerzési költségek lényegesen alacsonyabbak, mint a rozsdamentes acél kötőrudaké; szabványos korrozív körülmények között az általános teljesítmény összehasonlítható, ami a projektköltségek jelentős csökkenéséhez vezet.

2. Stabil mechanikai tulajdonságok

Elsősorban Q235B/Q355B acélból készül; szilárdság és szívósság megfelel az acélszerkezetek húzóterhelési követelményeinek, megbízható teherbíró képességet és deformációállóságot biztosítva.

3. Magas feldolgozási alkalmazkodóképesség

Testreszabható hosszúságok és menetek; kompatibilis az olyan tartozékokkal, mint a forgócsavarok és a távtartó csövek, rugalmasságot biztosítva a helyszíni telepítéshez, beállításhoz és feszítéshez.

III. Egyedülálló Előnyök

1. Fókuszált teherbírás és egyszerű szerkezet: Elsősorban húzó terheléseket kezel; könnyű és helytakarékos; hatékonyan gátolja a szelemenek és a falhevederek oldalirányú elmozdulását, javítva az általános szerkezeti stabilitást; egyszerű, hatékony feszítőelemként szolgál acélszerkezetekben.

2. Átfogó támasztórendszer: Kompatibilis a tartozékok teljes készletével – például horganyzott anyákkal, alátétekkel, feszítőcsavarokkal és horganyzott lemezekkel –, amelyek megfelelő korróziógátló kezelést tartalmaznak a galvanikus korrózió megelőzésére és az egyenletes védelem biztosítására.

3. Kényelmes telepítés: A kétvégű menetes kialakítás lehetővé teszi a feszítés és az igazítás finomhangolását anyák segítségével, ami nagy hatékonyságot eredményez az építés és beállítás során.

IV. Rövid korlátozások

1. Teljesítmény zord környezetben: A korrózióállóság rosszabb, mint a rozsdamentes acél erősen korrozív vagy erősen savas/lúgos környezetben.

2. Költség: Az egységár magasabb, mint a szabványos feketevas kötőrudaké, ami valamivel magasabb kezdeti befektetést eredményez.

V. Kiválasztás összefoglalója

· Száraz beltéri környezet, ideiglenes szerkezetek vagy szigorú költségellenőrzés → Válasszon fekete acél vagy festett kötőrudat.

· Kültéri/expozíciónak kitett helyek, tengerparti területek, szabványos korróziós viszonyok, vagy a hosszú távú, karbantartást nem igénylő teljesítmény igénye → Részesítse előnyben a horganyzott acél kötőrudakat.

· Súlyos korróziós vagy magas tisztasági követelményeket támasztó vegyi környezet → Válasszon rozsdamentes acél kötőrudat.

Helyszíni építési folyamat

A szerkezeti merevítéshez használt horganyzott acél kötőrudak a következőkhöz használhatók: Gyári szelemen kötőrudak, fali kötőrudak, PV-rögzítésű kötőrudak és csuklócsavarral beállított kötőrudak. Az alapanyag jellemzően Q235B/Q355B tűzihorganyzott köracél; beépítése megfelel az acélszerkezeti szabványoknak.

I. Építés-előkészítés

1. Anyagellenőrzés: Ellenőrizze a kötőrúd átmérőjét, hosszát és menetjellemzőit; ellenőrizze a horganyzott bevonatot, és győződjön meg arról, hogy a menetek mentesek a horpadásoktól, rozsdától vagy lecsupaszított részektől; Győződjön meg arról, hogy a tartozékok (horganyzott anyák, lapos alátétek, rugós alátétek, orsócsavarok, betétlapok) jó állapotban vannak. Szigorúan tiltsa a különböző specifikációjú vagy gyártási folyamatú tartozékok keverését.

2. Szerszám-előkészítés: Villáskulcsok, foglalatok, mérőszalagok, tengelykapcsolók és kézi kalapácsok; a hajtórúd beállításához készítsen elő feszítővasakat és feszítőkulcsokat; gondoskodjon arról, hogy teljes biztonsági felszerelés álljon rendelkezésre a magasban végzett munkához. 3. Alapellenőrzés: Győződjön meg arról, hogy az összekötő lemezek és a gerendák, oszlopok, szelemenek és faltartók előfúrt furatai/átmérői megfelelnek a rajzoknak; győződjön meg arról, hogy az alkatrészek megfelelően vannak elhelyezve, és ideiglenesen biztonságosan rögzítve vannak.

4. Műszaki eligazítás: Világosan határozza meg a vonórudak elrendezését, lejtését és feszítési követelményeit, különbséget téve az egyenes kötőrudak, az átlós kötőrudak és a csavaros kötőrudak telepítési előírásai között.

II. Telepítési folyamat és működési kulcspontok

(A) Szabványos kétvégű menetes kötőrudak (egyenes/átlós kötőrudak)

1. Behelyezés: Fűzze át a kötőrúd mindkét végét az alkatrészeken lévő előre fúrt lyukakon egymás után, biztosítva, hogy a rúd egyenes maradjon megtörések és csavarások nélkül.

2. Tartozékok elhelyezése: Szerelje be az alkatrészeket lapos alátét → rugós alátét → anya sorrendben; a rugós alátétben tágítsa a hasítást, hogy biztosítsa a lazulásgátló hatást.

3. Kezdeti meghúzás: Szimmetrikusan húzza meg az anyákat mindkét végén, hogy alapvető feszültséget fejtsen ki és kiküszöbölje az alkatrészek lazulását.

4. Végső meghúzás: Fokozatosan húzza meg, mindkét végén egyszerre fejt ki erőt az egyenletes feszítés és az általános egyenesség biztosítása érdekében; Egyszerre ne húzza meg teljesen az egyik oldalt, mert ez az alkatrészek eltolódását és helyi feszültségkoncentrációt okoz.

5. Igazítás: Ellenőrizze az egyenességet és a dőlést egy billenőgombbal vagy egy igazító zsinórral; szükség szerint finomhangolja az anyák helyzetét.

(B) Forgócsavar kötőrudak (állítható típus)

1. Csatlakoztassa a kötőrúd mindkét végét a szerkezeti csomópontokhoz, és lazán szerelje fel az anyákat.

2. Forgassa el a feszítőcsavar testét a feszültség beállításához, és szabályozza az általános tömítettséget, hogy biztosítsa, hogy a szerkezeti geometria és a függőlegesség megfeleljen a tervezési előírásoknak.

3. A beállítás után rögzítse a kilazulásgátló anyákat a feszítőcsavar mindkét oldalán, hogy megakadályozza az elfordulást vagy a meglazulást a szervizelés során.

4. Párhuzamos kötőrúd-csoportok esetén biztosítsa az egyenletes feszítést és a kiegyensúlyozott terheléselosztást.

(C) Telepítés távtartó csövekkel

Fűzze át a kötőrudat az acél távtartó cső belsején; szerelje fel az alátéteket és anyákat a mindkét végén kiálló menetes szakaszokra. Győződjön meg arról, hogy a távtartó cső egy síkban illeszkedik az alkatrészekhez (függőlegesen vagy vízszintesen), anélkül, hogy megdőlne vagy hézagokat hagyna.

III. Építési követelmények hely szerint

1. Tetőszelemen kötőrudak: A vízszintes kötőrudaknak vízszintesen kell maradniuk, és az átlós kötőrudakat a tervezési szögekben kell felszerelni; minden feszítőrudat meg kell feszíteni és feszesíteni kell, hogy kiküszöbölje a lazaságot és javítsa a szelemenek általános stabilitását.

2. Fali összekötő rudak: egymás után, fentről lefelé szerelje fel, miközben szabályozza a falelemek függőleges helyzetét; ügyeljen arra, hogy a kötőrudak ne ütközzenek ajtókkal, ablakokkal vagy burkolólapokkal.

3. Sarok- és végcsatlakozások: Győződjön meg arról, hogy minden szerelvény teljes, hajtson végre kettős kilazulásgátló intézkedést, és alkalmazzon extra megerősítést a nagy szélterhelésnek kitett területeken.

IV. Kész munka ellenőrzése és védelme

1. Szemrevételezés: A kötőrudaknak egyenesnek kell lenniük, hajlítás nélkül, és a horganyzott bevonatnak mentesnek kell lennie a kiterjedt sérülésektől; a szerelvényeknek teljesnek kell lenniük, az anyák teljesen meg vannak húzva, és a rugós alátétek teljesen összenyomva.

2. Működési ellenőrzés: A szerelvénynek mentesnek kell lennie a lazaságtól vagy ingadozástól; a szerkezeti méreteknek és a dőlésszögeknek meg kell felelniük a rajzoknak.

3. Kész munka védelme: Tilos rálépni, ráütni, vagy hegesztési sérülést okozni a kötőrudakon vagy a horganyzott bevonatokon; megakadályozza a habarcs vagy olaj szennyeződését a menetes területeken.

4. A horganyzott bevonat helyi karcolásait haladéktalanul javítsa ki cinkben gazdag festékkel a korrózióvédelem helyreállítása érdekében.

V. Építési tilalmak

1. Szigorúan tilos lapos alátétek vagy rugós alátétek elhagyása, hiányos szerelvénykészletek felszerelése, vagy nem horganyzott szerelvényekbe keverés.

2. Az anyagi károk vagy a horganyzott bevonat meghibásodásának elkerülése érdekében tilos erőltetni, csavarni vagy lángfűtéssel kiegyenesíteni a kötőrudakat.

3. Ne használjon sérült menetű, erősen lehámló horganyzott bevonatú vagy deformálódott/elhajló kötőrudat.

4. Szigorúan tilos az anyák túlhúzása a menetcsupaszodás vagy az alkatrészek deformációjának megelőzése érdekében.

5. Alkalmazzon védőintézkedéseket a kültéri építkezés során esős időben, hogy megakadályozza a rozsdásodást, amelyet a hosszan tartó víz felhalmozódás okoz a meneteken.

A horganyzott acél kötőrudak fő teljesítményparaméterei szerkezeti merevítéshez

Szabványok: GB/T 700, GB/T 13912, GB 50017

I. Alapanyag és mechanikai tulajdonságok

1. Közös anyagok

· Szabvány: Q235B; Nagy teherbírás/Hosszú fesztáv: Q355B

2. Mechanikai mutatók

3. A rúd specifikációi: Általános átmérők: φ8, φ10, φ12, φ14, φ16 mm; Hossz: Testreszabott rajzok szerint (standard 1-6 m); Hossz tűrés: ±5 mm

II. Szál paraméterei

1. Menet jellemzői: A kerek acél átmérőjéhez igazítva (M8, M10, M12, M14, M16)

2. Menet típusa: Kétvégű külső menet; menethossz mindkét végén a névleges átmérő 2-3-szorosa

3. Menetpontosság: 6g; sima illeszkedés, beragadásgátló

III. Horganyzott bevonat tulajdonságai (tűzihorganyzás előnyben)

1. Bevonat vastagsága

· Normál kültéri használat: ≥70 μm

· Tengerparti / Erősen korrozív környezet: ≥85 μm

2. Tapadás: Kohászati ​​kötés; ütközéskor nincs hámlás vagy hámlás

3. Korrózióállóság: Sópermet teszt ≥500 óra; élettartam >20 év normál kültéri körülmények között

IV. Kiegészítő paraméterek

1. Dió fokozat: 4.8 osztály / 8. osztály; tűzihorganyzott (ugyanabból az anyagból); precíziós illeszkedés menetekkel

2. Lapos alátét: Q235 anyag, tűzihorganyzott; elosztja az érintkezési nyomást; védi az alkatrészek festékét/bevonatát

3. Rugós alátét: nagy rugalmasság; elsősorban erős vibrációjú vagy erős szélű területeken használják, hogy megakadályozzák a kilazulást

4. Forgócsavar (állítható): Anyaga: Kovácsolt 45# acél, teljesen tűzihorganyzott; standard beállítási tartomány: ±50-150 mm mm

V. Használati és telepítési paraméterek

1. Betöltési mód: Csak húzó terhelésre tervezték; nyomó-, hajlítási vagy oldalirányú terhelésnek való kitettség szigorúan tilos.

2. Beépítési követelmények: A hajtórúdnak egyenesnek, csavarodástól vagy meghajlástól mentesnek kell maradnia; mindkét végén lévő anyákat szimmetrikusan kell meghúzni.

3. Környezetvédelmi alkalmasság: -20°C és 80°C közötti üzemi hőmérséklet-tartomány; kerülje a hosszan tartó érintkezést erős savakkal vagy erős lúgokkal.

VI. További jellemzők

1. Felület: Végig matt ezüstszürke, egyenletes színezéssel; kopásnak és ütésnek ellenálló.

2. Újrafelhasználhatóság: A horganyzott menetes bevonat eredendő kenést biztosít, megakadályozva, hogy a szerelvény beszoruljon vagy lecsupaszítsa a meneteket a szétszerelés során karbantartás céljából.
