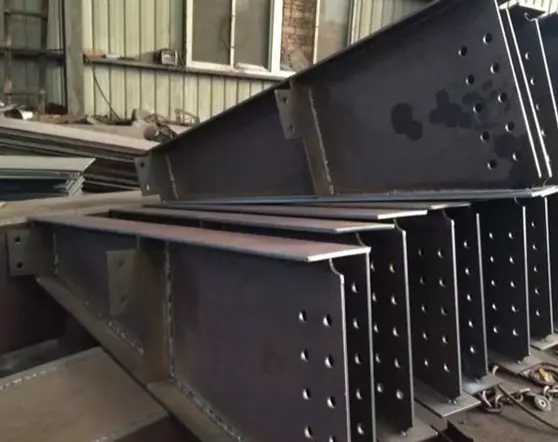

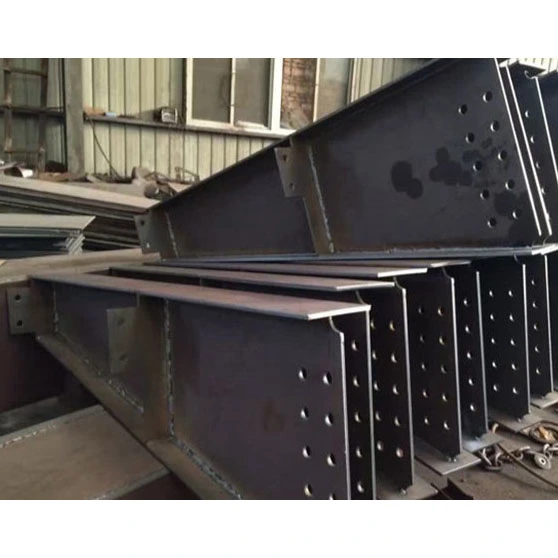

Ezek az elsődleges teherhordó acélgerendák a központi alkatrészek, amelyek felelősek a függőleges terhelések átviteléért az acélvázon belül. Ellentétben a másodlagos gerendákkal (mint például a szabványos I-gerendák vagy a csatornaacél), amelyek helyi vagy elosztott terheléseket kezelnek, ezek az elsődleges gerendák támogatják a padlóburkolatból, a másodlagos gerendákból, a berendezésekből és a tetőfedésből származó koncentrált terheléseket, és stabilan továbbítják a függőleges acéloszlopokra. A termékcsalád három fő kategóriát foglal magában – hegesztett H-gerendák, változtatható keresztmetszetű H-gerendák és dobozprofilú gerendák –, amelyek mindegyike acéllemezekből készül, merülőíves hegesztéssel, és átfogó roncsolásmentes vizsgálatnak (NDT), valamint többlépcsős korrózió- és tűzálló kezelésnek van alávetve.
- Állandó keresztmetszetű hegesztett H-gerendák: A piacon legszélesebb körben használt elsődleges teherhordó acélgerendák; egységes keresztmetszeti méretek az egészben; rövid gyártási ciklusok és mérsékelt költségek; szabványos 6-24 m fesztávolságra és tipikus gyári padlóterhelési követelményekre alkalmas.
- Változtatható keresztmetszetű H-gerendák: mélyebb szakaszok a középső fesztávnál és kúpos szakaszok a támaszoknál; úgy tervezték, hogy igazodjon a tető hajlítónyomaték-eloszlásához; kifejezetten portál merev keretes gyári tetőkhöz a nem hatékony acélfelhasználás minimalizálása érdekében.
- Hegesztett dobozgerendák: Zárt négyoldalú doboz keresztmetszet, kiegyensúlyozott kétirányú torziós merevséggel; alkalmas extra nagy fesztávra (24-36 m), excenter daru terhelésre és sokemeletes megakeretekre; foglalkozik a H-nyalábok gyenge tengelyű merevségi korlátaival.
- H-gerenda specifikációja: H × B × tw × tf (a gerenda mélységét, a karima szélességét, a borda vastagságát és a karima vastagságát jelenti); gerenda mélységtartomány: 300-2000mm.
- Dobozgerenda specifikációja: B × H × t (a szelvény szélességét, szelvénymélységét és a doboz falvastagságát jelenti); falvastagság tartomány: 12-50mm.
- Gyárilag kész szegmenshossz: 9m és 12m szabványos hosszúságok; az ezt meghaladó hosszúságokat szegmensenként előre gyártják és a helyszínen magasra toldják/szerelik össze.
- Q355B: Mainstream ipari anyag; folyáshatár messze meghaladja a közönséges szénacélt; megfelel a nagy terhelésű gyárak és a sokemeletes köztes padlók 90%-ára vonatkozó követelményeknek.
- Q235B: Kis magasságú, kis terhelésű beltéri köztes padlókra korlátozódik (6 méternél kisebb fesztáv); alacsony terhelésű redundancia; kültéri használata nem javasolt.
- Q355NL: -20°C vagy alacsonyabb hőmérsékletű hideg területekhez; tanúsított alacsony hőmérsékletű ütésállósággal rendelkezik, hogy megakadályozza a rideg törést hideg körülmények között.
Minden főgerendát acéllemez vágással, összeszereléssel és hegesztéssel gyártanak; a melegen hengerelt profilokat nem használják módosításra. Az extra hosszú főtartót a szállítási magassági korlátok alapján szegmensekre vágják, a hegesztési ferde és a tompacsukló ráhagyások előre konfigurálva, hogy elkerüljék a túlméretezett országúti vagy tengeri szállítással kapcsolatos problémákat; a helyszínre érkezéskor azonnal megkezdődhet a nagy magasságban történő igazítás és a toldás.
- Csavarozott véglemezek: A lemezvastagság 18 mm és 50 mm között van (a maximális támasztó reakcióerő alapján számítva); előre fúrt lyukakat tartalmaz a 10.9-es fokozatú nagy szilárdságú csavarokhoz. Ez a legelterjedtebb csatlakozási mód az elsődleges födémgerendákhoz, így nincs szükség helyszíni melegmunkára (hegesztésre).
- Teljesen áthatoló hornyos hegesztések: Kifejezetten a sokemeletes dobozszelvényű elsődleges gerendákhoz tervezték; magában foglalja a szövedékek és a karimák kétoldalas ferde levágását az alapfémmel megegyező szilárdságú tompakötés elérése érdekében, amely megfelel a sokemeletes szerkezetekre vonatkozó szeizmikus előírásoknak.
- Tartómerevítők (vízszintes és függőleges): kötelező szerkezeti elemek az elsődleges gerendákhoz; megakadályozzák a szövedék nyírási deformációját a támasznál, és kiküszöbölik a helyi zúzódás vagy összeomlás veszélyét a gerenda végén, megfelelve a nemzeti szerkezeti szabványoknak.
- Közép-fesztávú keresztirányú merevítők: A berendezés koncentrált terhelése vagy csúcsközépi hajlítónyomatékának pontjain helyezkednek el, hogy elnyomják a szövedék nyírási kihajlási deformációját.
- Másodlagos gerenda karbelek/konzolok: Szimmetrikusan hegesztve az elsődleges gerenda mindkét oldalán, hogy támogassák a másodlagos gerendákat különböző irányokból, kereszt alakú, átlós és egyéb csatlakozási konfigurációkhoz.
- Megerősítő lemezek a közüzemi nyílásokhoz: Gyűrűs merevítőlemezek, amelyeket a MEP (mechanikai, elektromos és vízvezeték) vezetékek szalagnyílásai köré szereltek fel, hogy ne csökkenjen a keresztmetszeti teherbíró képesség.
- Nyíró csapok: A specifikációk a következők: Φ16 és Φ19; Kompozit beton padlórendszerek primer gerendáihoz használják, hogy lehetővé tegyék az acél és a beton együttes teherbírását, ezáltal növelve a teljes teherbíró képességet.
- Előre gyártott emelőfülek: szimmetrikusan előre telepítve az 5 tonnát meghaladó tömegű elsődleges gerendák mindkét végére; emelésmechanikai számításokkal igazolva, és a teljes gerendaegység függőleges emelésére tervezték.
- Ideiglenes összekötő lemezek: szegmentált elsődleges gerendák ideiglenes igazítására szolgál; 2 mm-nél kisebbre szabályozza az ízületi eltérést; a befejezés után köszörüléssel eltávolítjuk.
- Rozsdaeltávolítási folyamat: Az elsődleges teherhordó acélgerendák szabványos Sa2.5 fokozatú szemcseszórásnak vetik alá, hogy eltávolítsák a gördülési lerakódást és a laza hegesztési rozsdát, biztosítva az optimális festékréteg tapadást.
- Többrétegű bevonatrendszer: Epoxi cinkben gazdag alapozó + epoxi csillámos vas-oxid köztes bevonat + poliuretán fedőbevonat; teljes száraz rétegvastagság 100-160 μm.
- Tűzvédelmi kezelés: Vékonyrétegű vagy vastagrétegű duzzadó tűzgátló bevonatok felhordása az épület tűzállósági besorolása alapján, 1, 2 vagy 3 órás teljes tűzállósági időtartamot lefedve.
- Tengerparti környezet opció: Tűzihorganyzás (teljes alkatrész); cinkbevonat vastagsága ≥85 μm, hogy ellenálljon a hosszú távú tengeri sópor korróziónak.
A standard készlet tartalmazza a 10.9-es fokozatú nagy szilárdságú csavarokat, anyákat, lapos alátéteket és kúpos alátéteket; minden fogyóeszköz megfelel az acélszerkezetek csatlakozásaira vonatkozó nemzeti szabványoknak.
- Padló H-szelvény primer gerenda: H-szelvény test + megvastagított véglemezek mindkét végén + csapágymerevítők + másodlagos gerendatartók + felső karima nyírócsapok + teljes korrózió- és tűzvédelmi kezelés.
- Portálváz változó profilú tető primer gerenda: Változtatható keresztmetszetű H-gerenda + véglapok + csapágymerevítők + karimás szegélylécek + korróziógátló kezelés.
- Nagy teherbírású dobozszelvényű primer gerenda: Dobozprofilú test + a végeken teljesen áthatoló horonyhegesztések + belső és külső merevítő gyűrűk + oldalsó konzolok + vastagított végzáró lemezek.
Eredeti anyagminőségi tanúsítványok, 100%-os ultrahangos vizsgálati (UT) jelentések az I. fokozatú hegesztésekről, méretellenőrzési jegyzőkönyvek és alkatrészbevonatok/ID listák.
- Nagy teherbírás; ellenáll a megereszkedésnek vagy a képlékeny deformációnak hosszú távú igénybevétel esetén, hosszú fesztávú alkalmazásoknál.
- Magas általános keretmerevség stabil szeizmikus és nyomóteljesítménnyel; bőséges biztonsági ráhagyást biztosít a mezzanine szintek számára.
- Gyárilag teljesen előre gyártott, ellenőrzött méretpontossággal; csak helyszíni csavarozást igényel, ami rövid építési ciklust eredményez.
- A kompakt gerenda keresztmetszet minimálisra csökkenti a függőleges helyigényt, megőrzi a belső hasznos teret.
- A többrétegű korróziógátló kezelés a megfelelő tűzállósággal kombinálva több mint 50 éves élettartamot biztosít beltéri és kültéri alkalmazásokhoz egyaránt.
- Testreszabható fesztáv, szakaszmélység és gerenda-oszlop csatlakozási típusok; illeszthető a szabálytalan belső elrendezésekhez.
- Fő teherhordó acélgerendák: Testre szabható lemezvastagság; 6-36 m fesztávolságú; állítható kétirányú torziós ellenállás; koncentrált terhelést támogat az egész padlón.
- I-gerendák és csatornaacél: A rögzített melegen hengerelt szakaszok nem módosíthatók; elégtelen oldalirányú merevség a gyenge tengely mentén; csak elszigetelt pontterhelést támogat; a maximális fesztáv 6 m-re korlátozódik.
- C-szelvények és kör alakú üreges profilok: Vékonyfalú, zárt profilok gyenge koncentrált teherbírással; csak merevítésre vagy másodlagos keretezésre alkalmas; tilos elsődleges függőleges teherhordó gerendaként használni.
- Fő teherhordó acélgerendák: Támogatja mindkét oldalon több konzol (merevítő) sűrű hegesztését; több szögű másodlagos gerenda csatlakozások elhelyezésére szolgál; alkalmas összetett gerenda-oszlop kötésekhez.
- Melegen hengerelt szakaszok: A karimák ferde felületűek, ami megnehezíti a hegesztéssel való kiterjedt érintkezést; korlátozza a másodlagos gerenda csatlakozási pontjainak sűrűségét.
- Fő teherhordó acélgerendák: A változtatható keresztmetszetű kialakítások lehetővé teszik a lemezvastagság csökkenését a hajlítónyomaték csökkenésével párhuzamosan; pontosan minimalizálja az acélpazarlást és csökkenti az összköltséget.
- Melegen hengerelt szerkezeti acél: Fix keresztmetszeti méretek, nagy teherbíró biztonsági ráhagyással; hatékony rövid fesztávhoz, de rendkívül költséges hosszú fesztávhoz.
Elsődleges teherhordó acélgerendák kezelik a fő teherátvitelt teljes padlón, tetőn és berendezési platformokon; más szerkezeti acél alkatrészek másodlagos gerendákként, támasztékként vagy burkolatkeretként szolgálnak – a két kategória nem cserélhető fel.
Ellenőrizze az eredeti gyártó anyagminőségi tanúsítványait; vizsgálja meg, nincs-e benne laminálás vagy vetemedés; simítsa le a nem megfelelő lemezeket lemezkiegyenlítő géppel; egyidejűleg elemezheti a rajzokat, és létrehozhat vágási listákat a karimákhoz, szalagokhoz, merevítőkhöz és csatlakozólemezekhez.
Vágja le a lemezeket CNC lánggal vagy plazmaberendezéssel; egységes ferde levágást alkalmazzon az elsődleges gerenda illesztési helyein; profilvágást végezhet változó keresztmetszetű gerendaszalagokhoz, 2-3 mm-es sávot hagyva a hegesztési zsugorodáshoz.
- H-alakú primer gerendák: Rögzítse a felső és alsó karimákat szerelőrácsokban; a hálókat függőlegesen telepítse; ragasztós hegesztéssel pozícionálja és igazítsa a szalag központosítását és a karima merőlegességét.
- Doboz alakú elsõdleges gerendák: A négy lemezt zárja be egy összeszerelõ szerkezetbe; belső membránok előszerelése és hegesztése; vezérlőlemez eltolódása (eltolás) az illesztéseknél.
- H-alakú elsődleges gerendák: Végezzen egyoldalas FŰRÉSZET, majd fordítsa meg a gerendát, és légíves marással tisztítsa meg a gyökeret; komplett teljes behatolású FŰRÉSZ a hátoldalon a belső hegesztési hibák kiküszöbölésére.
- Doboz alakú primer gerendák: Először a belső membrán sajtkötéseit, majd ezzel egyidejűleg a dobozszakasz négy fő hosszvarratát.
- Minőségi követelmények: Minden főgerenda varratnak meg kell felelnie az I. fokozatú hegesztési szabványoknak; 100%-os ultrahangos vizsgálat (UT) szükséges a befejezés után.
Használjon hidraulikus egyengetőgépet a karima görbületének és a nyaláb elmozdulásának (oldalirányú hajlítás) korrigálásához; enyhíti a maradék hegesztési feszültséget; biztosítsa, hogy a gerenda egyenessége megfeleljen a tűréskövetelményeknek.
Pontosan jelölje meg a merevítők, karbelek és szelemenkapcsok helyét a rajzok szerint. A kisméretű alkatrészeket CO2-gázzal védett hegesztéssel hegesztik a gerendához; végül a végösszekötő lemezeket összeszereljük és teljesen összehegesztjük.
CNC fúrógépeket használnak minden véglemezhez és konzolcsatlakozó lemezhez, hogy biztosítsák a csavarlyukak koaxiálisságát, és kiküszöböljék a helyszíni dörzsárazás vagy utómunkálat szükségességét.
A kompozit beton födémeket tartó főgerendákhoz speciális csaphegesztőgépeket használnak a Φ16 és Φ19 nyírócsapok hegesztésére, 1°-on belül szabályozott csap függőleges eltéréssel.
A hegesztési varratgyöngyöket és a fröccsenő sorját a teljes gerendáról lecsiszolják; a szalagnyílás megerősítési zónáit és a helyi felületi hibákat kijavítják.
Általános szemcseszórás Sa2.5 fokozatig; az alapozó, a közbenső réteg és a fedőréteg egymás utáni felhordása száraz rétegvastagság ellenőrzésével; tűzálló bevonatok felhordása az egyes zónákra előírt tűzállósági fokozatok alapján.
Az alkatrészek azonosítószámait és tengely-/magassági jelöléseit alkalmazzák; a méretpontosság, a hibaészlelési jelentések és az anyagdokumentáció ellenőrzése megtörténik; az átvizsgálás után az alkatrészeket vízálló csomagolásban szállítják.
- A gerenda egyenessége: ≤L/1000
- A karima függőlegessége: ≤B/100
- Keresztmetszeti méreteltérés: ±2-3 mm
- Normál kész szegmenshosszak: 9m, 12m; az extra hosszú alkatrészeket szegmensenként előre gyártják.
|
Anyagminőség |
Hozamerő ReL |
Szakítószilárdság Rm |
Alkalmazási forgatókönyvek |
|
Q355B |
≥355 MPa |
470-630 MPa |
Főtartó gyári és magas teherhordó platformokhoz |
|
Q235B |
≥235 MPa |
375-500 MPa |
Alacsony emelkedésű, könnyű teherbírású távolsági fényszóró |
|
Q355NL |
≥355 MPa |
470-630 MPa |
Erős hideg területeken használt távolsági fény |
- H-gerenda: Kiváló hajlítási teljesítmény az erős tengely körül; kisebb oldalirányú merevség a gyenge tengely körül (a födémekre és a másodlagos gerendákra támaszkodik az oldalirányú rögzítés érdekében); teherbírása 35-55%-kal nő az acél-beton kompozit utólagos szerelés után.
- Box gerenda: kiegyensúlyozott kétirányú hajlítási és csavarási teljesítmény; alkalmas excenteres rakodó és híddaru főgerendás alkalmazásokhoz.
- Szélellenállási együttható: H-gerenda 1,35, Box gerenda 1,55.
- A koncentrált terhelési helyeken keresztirányú merevítőket kell hozzáadni, hogy megakadályozzuk a csapágyfeszültség miatti helyi horpadást.
- Főtartó tompakötései és kritikus csapágyhegesztései: I. fokozatú varratok, 100%-os ultrahangos vizsgálat (UT)
- Merevítő és konzol sarokvarratok: II. fokozatú varratok, 20%-os véletlenszerű ultrahangos vizsgálat (UT)
- Rozsdamentesítési fokozat: Sa2.5
- Száraz festékréteg vastagsága: 100–160 μm
- Tűzállósági időtartam: 1h, 2h, 3h
- Tűzihorganyzó horgany vastagsága: ≥85 μm
- Gerenda-oszlop összekötő csavarok: 10.9-es fokozatú nagy szilárdságú csavarok
- Véglemez vastagság: 18-50 mm
- Nyírócsap specifikációi: Φ16, Φ19; anyaga: ML15
- Teljesen házon belüli feldolgozás: szabadalmaztatott gyártósorok acéllemezek vágásához, merülőíves hegesztéshez és hibaészleléshez; nincs kiszervezés, biztosítva a szabályozható méreteket és a hegesztési minőséget.
- Megfelelő határon átnyúló szállítás: teljes angol nyelvű vizsgálati jelentések és vámkezelési dokumentáció egyidejű kézbesítése a tengerentúli mérnöki felügyelet és vámellenőrzés követelményeinek teljesítése érdekében.
- Túlméretes szállítási megoldások: Komplett kiviteli rajzok biztosítása extra hosszú főtartók metszeti előregyártásához és helyszíni toldásához, a határon átnyúló szállítási korlátok leküzdésével.
- Ingyenes műszaki ellenőrzés: a főtartó fesztávolságának, terhelésének és csatlakozási kiválasztásának értékesítés előtti ellenőrzése a szerkezeti tervezési kockázatok csökkentése érdekében.
1. kérdés: Hogyan válasszak a H-szelvényű és a doboz-szelvényű főtartók között?
V: Használjon H-szelvényű tartókat 24 m alatti fesztávhoz egyirányú függőleges terhelés mellett; 24 m-t meghaladó fesztávhoz, kétirányú excenteres terheléshez vagy dugattyús daruterheléshez használjon dobozos profiltartókat.
2. kérdés: Befolyásolja-e a szerkezeti biztonságot a nyílások kivágása a főtartó szalagjában?
V: A hajlítónyomaték csúcspontjaitól eltérő helyeken kialakított nyílások – ha gyűrű alakú merevítőlemezekkel vannak megerősítve – nem veszélyeztetik a teherbíró képességet; azonban a nagy hajlítási nyomatékú zónákban a középső fesztávon tilos az önkényes nyitás.
3. kérdés: Az elsődleges teherhordó acélgerendák tűzálló bevonata később a helyszínen is felvihető?
V: A felhordás történhet gyári előbevonattal vagy helyszíni bevonattal; A gyári bevonat egyenletes filmvastagságot biztosít, és általában jobban illeszkedik a tengerentúli projektek ütemezési követelményeihez.
