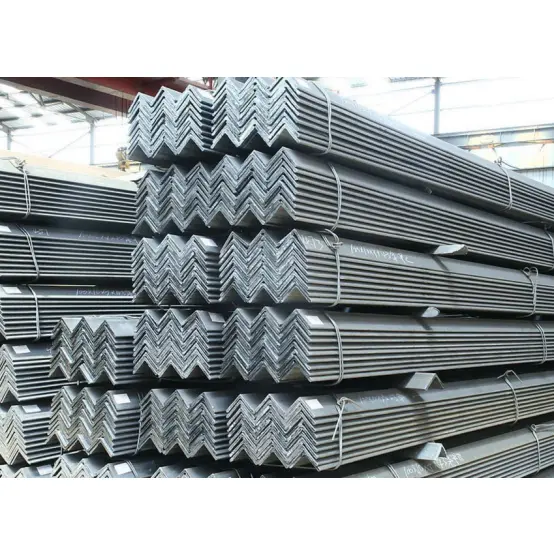

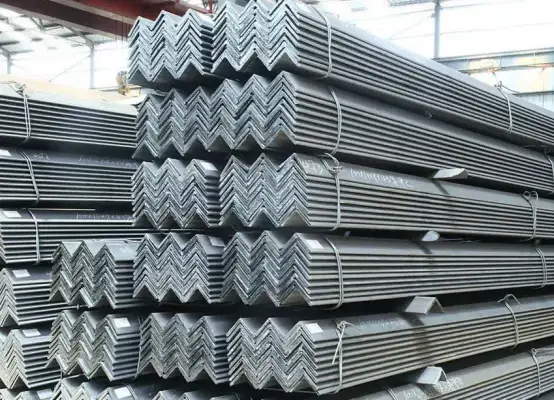

Horganyzott szerkezeti acél szögrudak

A horganyzott szerkezeti acél sarokrudak könnyűek, költséghatékonyak, könnyen feldolgozhatók és telepíthetők. Kompakt és sokoldalú keresztmetszetükkel gyakran alkalmazzák szerkezeti kötésekhez, merevítésekhez, szegélyerősítéshez, korlátokhoz, támasztékokhoz, beágyazott alkatrészekhez és különféle segédelemekhez. Ipari létesítményekben, önkormányzati projektekben, elektromechanikus berendezésekben és raktározásban széles körben használják, nagy mennyiségű acélszerkezeti segédanyagot jelentenek.

A szögrudak jellemzői

I. Mechanikai és keresztmetszeti jellemzők

1. L alakú keresztmetszet; könnyű szerkezet. Elsősorban axiális erőknek, nyíróerőknek és helyi hajlítónyomatékoknak ellenállnak. Viszonylag alacsony általános merevségük miatt nem alkalmasak teherhordó elemként való használatra, mint például főgerendák vagy oszlopok.

2. A melegen hengerelt, egy darabból álló konstrukció alacsony maradó feszültséget és egyenletes anyagtulajdonságokat eredményez, amelyek ellenállnak a terhelés alatti repedésnek vagy deformációnak.

3. Az egyenlő lábszögek szimmetrikus terheléseloszlást tesznek lehetővé, míg az egyenlőtlen lábszögek rugalmas választást tesznek lehetővé az erő iránya alapján, a különféle beépítési kötésekhez alkalmazkodva.

II. Gazdasági és beszerzési jellemzők

1. Specifikációk és modellek széles választéka; bőséges piaci készlet és változatos beszerzési csatornák; alacsony ár és alacsony összköltség.

2. Könnyű, jelentősen csökkenti az általános szerkezeti terhelést és az alapozási költségeket.

III. Feldolgozási és építési jellemzők

1. A vágás, lyukasztás, hajlítás, hegesztés és toldás egyszerű, lehetővé téve a rugalmas helyszíni másodlagos feldolgozást.

2. A kompakt méret megkönnyíti a kezelést és az emelést; sokoldalú szerelési módok (hegesztés vagy csavarozás) biztosítják a magas építési hatékonyságot.

3. Rugalmas toldási és kombinációs lehetőségek; több rúd együttes használata növelheti az általános teherbíró képességet és stabilitást.

IV. Használati és kompatibilitási jellemzők

1. Melegen hengerelt „fekete” (malomléptékű) állapotban szállítjuk; kompatibilis az olyan korróziógátló kezelésekkel, mint a rozsdaeltávolítás, festés és tűzihorganyzás; szabványos beltéri és kültéri használatra alkalmas. 2. Nagyon sokoldalú; Alkalmas különféle segédelemek, például csatlakozók, támasztékok, burkolatvázak, korlátok és beágyazott alkatrészek gyártására.

V. Korlátozások

Keresztmetszeti formájuk miatt korlátozottan ellenállnak a hajlításnak és az oldalirányú elmozdulásnak. Elsősorban járulékos teherhordó, összekötő vagy megerősítő alkatrészekként szolgálnak, és nem bírnak el nagyobb terhelést hosszú fesztávú vagy nagy igénybevételű alkalmazásokban.

Felhasználások és alkalmazási kör

I. Elsődleges felhasználások

1. Hézagkötés és megerősítés: A horganyzott szerkezeti acél sarokrudak összekötő lemezként, merevítőként és illesztékként szolgálnak az elsődleges és másodlagos acélelemek (például gerendák és oszlopok) között, javítva az ízületek integritását.

2. Különféle támasztékok és konzolok: Csőtartók, kábeltálca-tartók, berendezésalapok, közműfolyosó-tartók és tetőtartók gyártása.

3. Tokozások és vázak: Ipari üzemek fal-/tetőszelemencei, színes acél burkolatok, válaszfalak keretei és ajtó-/ablakkeretek.

4. Korlátok, védőkorlátok és létrák: Gyári kerítések, lépcsőkorlátok, sétánykorlátok, peronburkolatok és a feljárólétrák fő elemei.

5. Beágyazott alkatrészek és horgonyok: Építési beágyazott alkatrészek, alaplemez csatlakozók és fali kötőelemek.

6. Könnyű vázak és ideiglenes létesítmények: Egyszerű fészerek, építkezési védőburkolatok, ideiglenes támasztékok és állványelemek.

7. Acélszerkezet megerősítése: H-gerendák, csatornaacél, I-gerendák és egyéb szerkezeti elemek megerősítése, rögzítése és oldalirányú alátámasztása.

II. Alkalmazási kör

1. Ipari épületek: Tartórendszerek, burkolati szerkezetek és segédanyagok a berendezések platformjaihoz gyárakban, raktárakban és műhelyekben.

2. Településtechnika: Útvédő korlátok, terepburkolatok, óriásplakát-keretek, önkormányzati közművezeték-tartók és kis sétányok.

3. M&E és HVAC: Speciális tartók és akasztók légcsatornákhoz, vízvezetékekhez és kábelekhez erőművekben, vegyipari létesítményekben és kereskedelmi épületekben.

4. Előre gyártott és polgári épületek: többszintes acélszerkezetek, moduláris épületek és egyszerű lakóegységek segédvázai.

5. Raktározás és logisztika: Könnyű polcok, tárolóelválasztó állványok és védőszerkezetek raktárudvarokhoz. 6. Egyéb területek: Építőipari gépek segédszerkezetei, tengerészeti segédanyagok, mezőgazdasági gépvázak, erőátviteli tornyok segédelemei.

Főbb teljesítményparaméterek

Szabvány: GB/T 706-2016 (Horganyzott szerkezeti acél szögrudak); egyenlő lábú és nem egyenlő lábú szögekre osztva.

I. Általános anyagok és mechanikai tulajdonságok

Rugalmassági modulus: 2,06 × 10⁵ MPa; szobahőmérsékletű ütközési energia ≥ 27 J.

II. Osztályozás, megnevezés és főbb specifikációk

1. Osztályozás és megnevezés

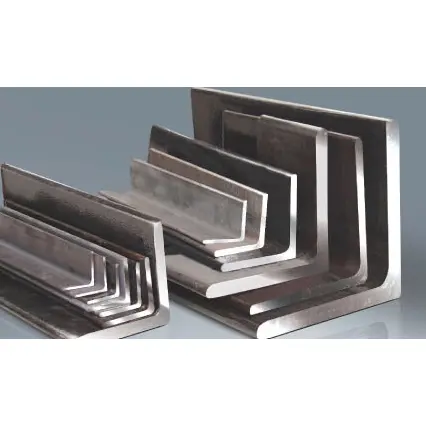

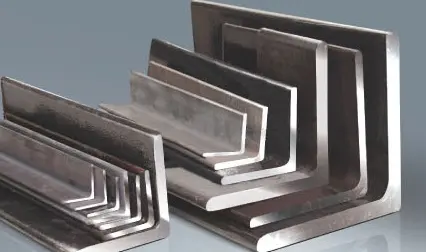

· Egyenlő lábszög: A lábak szélessége egyenlő; megnevezése: lábszélesség × láb vastagsága (pl. ∠50×5).

· Egyenetlen lábszög: A lábak szélessége eltérő; megnevezése: hosszú láb szélessége × rövid láb szélessége × láb vastagsága (pl. ∠ 63 × 40 × 5).

2. Gyakori egyenlő lábszögek (a mérnöki pálya fő támasza)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Gyakori egyenlőtlen lábszögek

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Méretek és hossz paraméterek

1. Szabványos fix hosszúságok: 6m, 9m, 12m; egyedi vágás elérhető; hossztűrés ±5 mm.

2. Alaktűrések: görbület ≤ 2 mm/méter; teljes görbület ≤ a teljes hossz 0,2%-a; nincs jelentős csavarodás.

IV. Szerkezeti jellemzők

1. L alakú nyitott szakasz; alacsony csavarási és hajlítási merevség; alkalmas axiális erőknek, nyíróerőknek és helyi hajlítónyomatékoknak ellenállni.

2. Az egyenlő lábszögek szimmetrikus terhelésűek, és gyakran használják kétirányú merevítésre vagy szimmetrikus támasztékokra; az egyenetlen lábszögek alkalmasak egyirányú terhelési kötésekhez.

3. Egyetlen tag teherbírása korlátozott; a tagok kombinálása vagy csoportosítása fokozhatja az általános merevséget.

V. Felületi és feldolgozási jellemzők

1. Szállítási állapot: Melegen hengerelt, fekete kivitelben (marási skálával).

2. Megmunkálhatóság: Könnyen vágható, fúrható, hegeszthető és hajlítható; kényelmes a helyszíni gyártáshoz.

3. Felületvédelem: rozsdaeltávolítással és festéssel, tűzihorganyzással vagy porfestéssel kompatibilis; beltéri és kültéri környezetre egyaránt alkalmas.

VI. Működési környezet paraméterei

1. Alkalmazható hőmérsékleti tartomány: [Min]°C - [Max]°C

2. Korrózióállóság: Az alapanyagból hiányzik a benne rejlő korrózióállóság; kültéri vagy korrozív környezetben a felületvédelem kötelező.

3. Csatlakoztatási módok: Kompatibilis hegesztéssel, szabványos csavarozással vagy horganyzott csavarozással.

Horganyzott szerkezeti acél szögrudak specifikációs táblázata
