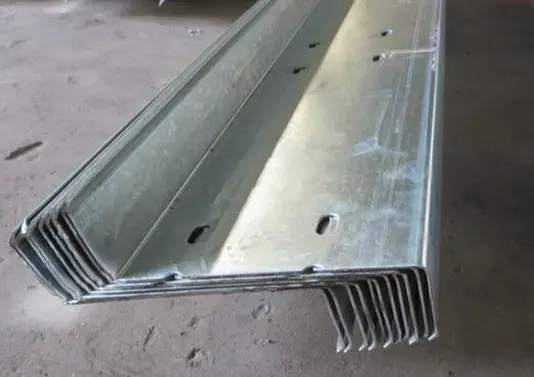

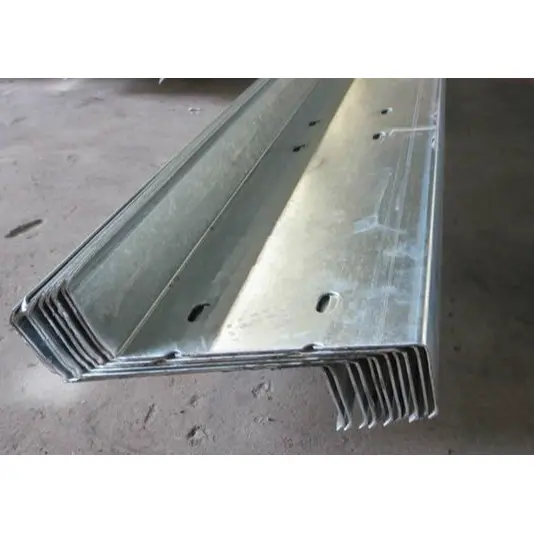

A HAISHENG hidegen hengerelt Z profilú acél szelemenek vékony falú, teherbíró profilok, amelyeket kifejezetten ferde acélszerkezetű tetőkre terveztek. A hagyományos C-szelvényekkel ellentétben ferde karimás szerkezetük lehetővé teszi a végek közötti átfedést, hogy folytonos teherhordó gerendát képezzenek, jelentősen növelve a tető terhelhetőségét, miközben csökkentik az acélfogyasztást. Egyablakos acélszerkezet-beszállítóként nemcsak a Z-profilokat kínáljuk; átfogó szelemenmegoldásokat kínálunk olyan tényezőkre szabva, mint a gyári fesztáv, a helyi szélterhelés és a part menti sópermetezési környezet. A nyersanyag horganyzási minőségétől és a soron belüli lyukasztástól az összes támasztótartozék csomagban történő szállításáig mindent kezelünk, ezáltal megoldjuk a gyakori mérnöki problémákat – például a méretbeli eltéréseket, az inkonzisztens korrózióvédelmi szabványokat és a helyszíni összeszerelés során fellépő szerkezeti hiányosságokat –, amelyek a profilok és tartozékok külön beszerzésekor merülnek fel.
Ezek a hidegen hengerelt Z profilú acél szelemenek Q235B tűzihorganyzott acélszalagból készülnek egy teljesen automatizált hidegalakító sor segítségével a folyamatos hengerlés érdekében, így szabványos vékonyfalú, könnyű szelvényű acélprofilt kapnak Z-alakú keresztmetszettel.
A fő tetőgerendák fölé szerelve a tető profilozott acéllemezének és szigetelőrétegeinek teljes terhelését kibírják, átadva ezeket a terheléseket az acél főszerkezetre. Széles körben használják portálvázas gyárépületekben és nagy fesztávú térkeretes tetőkben.
Ellentétes irányban lejtő karimákkal tervezték, a végek közvetlenül átlapolhatók (eltolhatók), hogy meghosszabbítsák a hosszt, így több fesztávú folytonos gerendarendszer jön létre; ez kiváló általános hajlítási ellenállást biztosít a C-szelvényekhez képest.
A ferde karimás konfigurációk nem alkalmasak külső falpanelek függőleges rögzítésére; A teherhordó faltartókhoz a C-szelvények a standard választás, míg a Z-szelvényeket ritkán használják falakhoz.
A tűzihorganyzás a szabványos eljárás; a bevonat vastagságának ≥80μm-nek kell lennie szabványos belvízi ipari telephelyeken és ≥120μm-nek tengerparti vagy kémiailag korrozív területeken.
A metszetjelölés szabványa: magasság × karima × ajak (H × B × C)
Normál készletmodellek: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Általános falvastagság tartomány: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Egyedi projektekhez 3,0 mm-es nagy teherbírású változatok állnak rendelkezésre.
1). Leereszkedő rudak: Tűzihorganyzott köracél (Φ10, Φ12); egyenes és átlós kivitelben kapható, hogy megakadályozza a Z-szelvények oldalirányú elmozdulását, és megakadályozza a csavarodást vagy az instabilitást nagy szélterhelés mellett.
2). Rugóstagok: Tűzihorganyzott hegesztett csőhüvelyek (Φ32×2,0); az átlós ereszkedő rudak átmeneti pontjaira szerelve, hogy merev tartást biztosítson, biztosítva, hogy a rudak ne deformálódjanak terhelés hatására.
3). Tetőkarima merevítők: Kis szögű acél vagy kis C-profilú alkatrészek; egyik végén a Z-szelvény szelemenre rögzítve, másik végén a tetőacél gerendára hegesztve. Ezek ellenállnak az erős szélszívás által okozott szelemenek felborulásának; 18 métert meghaladó fesztávolságú ipari épületeknél a teljes tető beépítése kötelező.
1). Szelemenkapcsok: Tűzihorganyzott acéllemezek (3,0–5,0 mm vastag), előre hegesztettek a fő tetőgerenda felső felületére; alapul szolgálnak a Z-szelvényű szelemenek rögzítéséhez.
2). Összekötő csavarok: M12 vagy M14 tűzihorganyzott, nagy szilárdságú csavarok, amelyek a szelemenek átfedő végeinek rögzítésére szolgálnak.
A hidegen hengerelt Z profilú acél szelemenek felső felülete kompatibilis a 470/475-ös állóvarratú tetőfedő panelekkel és a szabványos profilozott színbevonatú acéllemezekkel. Támogatja a teljes tetőburkolati rendszert is, amely magában foglalja a hőszigetelést, a PE lélegző membránokat és a gerincburkolatot.
Z160×50×20 modellt használ, 2,0 mm falvastagsággal; csak a tető középső részén található szabványos távolságban elhelyezkedő ereszkedő rudak és lokalizált térdmerevítők; alkalmas belterületi, közönséges feldolgozó raktárakba, jelentős szélerózió nélkül.
2,0–2,2 mm falvastagságú Z180 és Z200 modelleket használ; A tető teljes hosszában egyenes és átlós ereszkedő rudak teljes elrendezésével és a teljes fesztávon térdmerevítőkkel rendelkezik, hogy ellenálljon a tető önsúlyának és erős szélnyomásának.
Megvastagított Z-profilokat (2,2–2,5 mm) használ, szűkebb rúdtávolsággal és térdmerevítőkkel az egész tetőn; a horganyzóréteg vastagsága 120 μm-re nő, hogy ellenálljon a tengeri só korróziójának és a széllökéseknek.
A hidegen hengerelt Z profilú acél szelemenek ferde karimákkal rendelkeznek, lehetővé téve a végek átfedését és folyamatos gerendaszerkezet kialakítását; A C-szelvényű acél szelemenek lapos karimákkal rendelkeznek, amelyeket csak tompakötéssel lehet összeilleszteni, ami egyszerűen alátámasztott szerkezeti viselkedést eredményez.
A Z-profilú acél alkalmas ferde tetőkhöz és nagy fesztávú alkalmazásokhoz; A C-profilú acélt általában 12 méteres vagy annál kisebb fesztávolságú gyári faltartókhoz és tetőkhöz használják.
Az azonos keresztmetszeti méretekkel a Z-szelvényű acél kisebb középfesztávú hajlítónyomatékokkal rendelkezik, ami nagyobb egyfesztávú tetőtávolságot tesz lehetővé.
A ferde karimák természetesen illeszkednek a tető lejtőjéhez, így a szelemen felső felülete párhuzamos a tetőpanellel; ez biztosítja a függőleges, egyenletes terhelésátvitelt és kiküszöböli az excentrikus terhelést.
A profil mindkét végén lévő karimák közvetlenül átlapolhatók a hossz meghosszabbítása érdekében további toldólemezek nélkül; egyszerű csavarozás teszi teljessé a bővítést, jelentősen lerövidítve a tető építési idejét.
A szakasz nagy általános oldalmerevséget és erős ellenállást biztosít az oldalirányú nyomással és a torziós deformációval szemben, így biztosítja a tető stabilitását erős szél esetén is.
Ugyanazon tetőfesztávolság és terhelési követelmények mellett a Z-szelvényű acél kisebb keresztmetszeteket vagy vékonyabb falakat tesz lehetővé, csökkentve az egységnyi felületre felhasznált acél mennyiségét és csökkentve a fő acélváz terhelését.
A toldáshoz szükséges csavarlyukakat gyárilag előfúrják; a helyszíni telepítéshez csak csavarok behelyezése és meghúzása szükséges – így nincs szükség a helyszíni fúrásra –, ami biztonságos csatlakozást és minimális építési hulladékot eredményez.
Átfedéskor a hidegen hengerelt Z profilú acél szelemenek több fesztávú folytonos gerendát alkotnak, hatékonyan csökkentve a középfesztávú hajlítónyomatékokat. Azonos terhelési és fesztávolság mellett a C profilú acélhoz képest kisebb profilspecifikációk használhatók, csökkentve ezzel az acél beszerzési összköltségét. Ezzel szemben a C-profilú acél jellemzően egyszerű fesztávú csatlakozásokra támaszkodik; a nagy fesztávú alkalmazások nagyobb keresztmetszetet igényelnek, ami nagyobb anyagfelhasználást eredményez.
Azonos magasság és falvastagság mellett a Z-profil nagyobb tehetetlenségi nyomatékot kínál erős tengelye mentén, mint a C-profilú acél. Kiváló függőleges teherbíró képességet biztosít, valamint ellenáll a heves hóval és az erős széllel szemben, így a part menti projektek és a nagy fesztávú térkeret-szerkezetek preferált választása.
A ferde karimás szerkezet természetesen kompatibilis a lejtős tetőkkel, stabil alátámasztást biztosítva az egyoldalú, támasztatlan terhelés veszélye nélkül, amely gyakran előfordul a C-szelvényeknél; a C-szelvények lapos karimái meredek lejtőkön terhelés-excentricitást okozhatnak, ami idővel elhajláshoz és deformációhoz vezethet.
A Z-profilú acél használata nagy fesztávú tetőkhöz lehetővé teszi a profilspecifikációk és a teljes acélfogyasztás csökkentését. Önsúlya jóval kisebb, mint a hagyományos melegen hengerelt csatornaacélé; a csatornaacél túlzott súlya nemcsak az anyagköltségeket, hanem a főgerendák és az alapozás költségeit is növeli, ezért a melegen hengerelt csatornaacélt nagyrészt megszüntették a modern könnyűacél ipari épületek tetőszegélyein.
Integrált tűzihorganyzási eljárással gyártva, megfelel a kettős korrózióvédelmi szabványnak (80 μm szárazföldi területeken, 120 μm tengerparti területeken), biztosítva a rozsdaállóságot a hosszú távú kültéri használat során. Hosszú tetőfesztávok esetén a szakaszok közvetlenül átlapolhatók a hossz meghosszabbítása érdekében, szegmentált toldás nélkül, ami sokkal gyorsabb teljes beépítési sebességet eredményez a C-szelvényekhez szükséges tompaillesztéshez képest.
1). C-szelvényű szelemenek: Egyszerűen alátámasztott tompacsukló szerkezetet használjon; alkalmas gyári falrendszerekre és kis fesztávolságú tetőkre (15 m alatt).
2). Melegen hengerelt csatornaacél: Magas önsúly és magas költség; ritkán használják könnyűacél borítékrendszerekben.
3). Z-szelvényű szelemenek: Lehetővé teszik a lapos, folyamatos teherbírást és kiváló hajlítási ellenállást; kifejezetten meredek lejtésű, nagy fesztávú tetőkre tervezve.
A hidegen hengerelt Z profilú acél szelemenek alapanyaga a Q235B tűzihorganyzott acélszalag. Megérkezéskor minden tételnél ellenőrzik a szalagvastagságot és a horganyzási réteg vastagságát; a cinkbevonatnak legalább 80 μm-nek kell lennie belvízi alkalmazásoknál, és 120 μm-nek tengerparti alkalmazásoknál. Megvizsgálják a felületet olyan hibákra, mint például bevonatlan foltok, hámlás, kemény hajlítások vagy karcolások; a nem megfelelő anyagokat azonnal karanténba helyezzük és kizárjuk a gyártásból. A szabványos gyártási falvastagság 1,8 mm, 2,0 mm, 2,2 mm és 2,5 mm.
Az acéltekercseket a rakodóállványra emelik, és a letekercselő elengedi a szalagot. A szintező berendezés kiküszöböli a tekercselési feszültséget, míg az egység kétoldalas fotoelektromos korrekciós rendszerrel van felszerelve, amely megakadályozza a betáplálási eltolódást és biztosítja az egyenletes keresztmetszeti méreteket.
Több készlet alakító henger fokozatosan hajlítja meg az acélszalagot, és egy menetben görgeti a Z-alakot – ferde karimákkal és befelé görbült ajkakkal. Az eljárás lehetővé teszi a Z140-től Z300-ig terjedő teljes standard tartomány tömeggyártását; a rögzített szerszámok szabályozható mérettűréseket biztosítanak.
Az anyagot precízen online vágják a megrendelő projektje által igényelt hosszra. A hidraulikus repülőfűrész tiszta, sima vágást produkál, elkerülve a zúzás vagy túlzott sorja miatti keresztmetszeti deformációt.
A profil mindkét végén csavarlyukak vannak kilyukasztva, hogy megkönnyítsék a helyszíni átfedést és a csavarkötéseket. A szabványos furattávolság szükségtelenné teszi a további fúrásokat a telepítés során.
1). A szelvénymagasság, a karima szélessége, a peremméretek és a falvastagság tényleges mérése a rendelési előírásoknak való megfelelőség ellenőrzéséhez;
2). Hibák ellenőrzése, például oldalsó meghajlás, csavarodás vagy a horganyzott bevonat sérülése; a hibás termékeket kiválogatják átdolgozásra.
Azonos modellű, falvastagságú és hosszúságú Z szelemeneket kötegelni kell. A fa raklapok alul védelem céljából vannak elhelyezve, és azonosító címkéket ragasztanak fel, amelyek megadják a modellt, a falvastagságot, az egyedi hosszt, a szállítmány mennyiségét és a megfelelő projekt nevét.
A segédalkatrészek komplett készleteit egyidejűleg dolgozzák fel: a kötőrudakat Φ10/Φ12 köracél vágásával, mindkét végén menethengerléssel és tűzihorganyzással állítják elő; a támasztékok Φ32×2.0 hegesztett cső vágásával és feldolgozásával készülnek; az ereszmerevítők és a szelemenkapcsok pedig hajlítással készülnek. Minden alkatrész horganyzáson esik át, szétválogatják és dobozba csomagolják, és ugyanabban a tételben szállítják, mint a Z-szelemenek.
1). Hegessze és rögzítse a tűzihorganyzott szelemenkapcsokat a tetőacél gerendák felső felületére;
2). Fedje át a Z-szelemenek végeit lépcsőzetesen, helyezze be és húzza meg az M12/M14 csavarokat, hogy folytonos teherhordó gerendát képezzen;
3). Szereljen fel egyenes és átlós hajtórudakat, a karmantyús támasztékok segítségével az oldalsó stabilitás megerősítésére; szereljen fel ereszmerevítőket a hosszú fesztávú tetőszakaszokhoz.
1). Anyagminőség: Q235B tűzihorganyzott acélszalag
2). Galvanizálási szabvány: ≥80μm szabványos belterületi területeken; ≥120μm tengerparti régiók és vegyipari övezetek esetében
3). Szabványos falvastagságok: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Kérésre 3,0 mm-es nagy teherbírású változat is elérhető
4). Mechanikai tulajdonságok: Folyáshatár ≥235 MPa; szakítószilárdsági tartomány 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m
1. Leereszkedő rudak: Φ10, Φ12 Q235 tűzihorganyzott köracél; a végeken hengerelt menetek találhatók;
2. Rugós hüvelyek: Φ32×2,0 varrat nélküli acélcső;
3. Ereve merevítők (térdmerevítők): 1,8–2,0 mm-es kisméretű, C-profilú acél vagy szögacél; nélkülözhetetlen alkatrészek erős szélerősségű tetőkhöz;
4. Csatlakozási tartozékok: 3,0-5,0 mm vastag tűzihorganyzott acéllemezből készült szelemenkapcsok; a rögzítőcsavarok M12/M14 tűzihorganyzott nagy szilárdságú csavarok.
1. Kis és közepes fesztávú tetők (fesztávolság ≤ 15 m): Z160×50×20, falvastagság 2,0 mm;
2. Nagy fesztávolságú gyárépületek (18-30 m): Z180 vagy Z200 modellek, falvastagság 2,0-2,2 mm; leereszkedő rudak a teljes fesztávra szerelve; a tető mentén folyamatosan szerelt ereszmerevítők;
3. Tengerparti területek erős széllel és korrozív környezettel: Válasszon 2,2–2,5 mm-rel vastagabb profilokat; csökkentse a megereszkedett rudak beépítési távolságát; növelje a horganyzóréteg vastagságát 120 μm-re.
A ferde karimák lehetővé teszik a végek közötti átfedést, ami egy folyamatos gerenda szerkezeti rendszert hoz létre; Az azonos keresztmetszeti méretek mellett a hidegen hengerelt Z profilú acél szelemenek kiváló hajlítási ellenállást biztosítanak a C profilú acélhoz képest, így alkalmasak minden nagy fesztávú, ferde acélszerkezetű tetőfedő projekthez.
1. K: Hogyan tegyek különbséget a Z-profilú acél és a C-profilú acél között?
V: Használjon C-profilú acélt rövid fesztávú (15 m alatti) tetőkhöz és teherhordó gyári külső falakhoz; előnyben részesítse a Z-szelvényű acélt ferde tetőknél, nagy fesztávú gyárépületeknél (18 m felett) és szeles tengerparti területeken a térkeretes tetőknél.
2. K: Hogyan biztosított a Z-profilú acél korrózióvédelme a part menti projektekben?
V: A parti régiókra vonatkozó rendeléseket 120 μm vastag tűzihorganyzott acélszalagok felhasználásával gyártják; minden tartozék alkatrész – mint például a megereszkedett rudak, a szelemenkapcsok és az ereszmerevítők – ugyanazon a nagy teherbírású horganyzási folyamaton esik át, hogy megakadályozzák a rozsdásodást a fő szerkezeti részek előtt.
3. K: Kínál egyedi hosszúságú vágást, és szállít egy komplett tartozékkészletet a szállításhoz?
V: Bármilyen meghatározott hosszúságú vágást támogatunk. A tartozékok teljes készlete – beleértve a leereszkedő rudakat, támasztékokat, ereszmerevítőket, szegélyléceket és összekötő csavarokat – illeszthető az adott gyári fesztáv és szélterhelési követelményekhez, és egyetlen tartályban szállítható.
4. K: Használható a Z-szelvényű acél közvetlenül falszelemenként?
V: Nem ajánlott; a ferde karimák megnehezítik a függőleges falpanelek síkba szerelését. A teherhordó falszelemenekhez a C-profilú acél szabványos választás.
