A hullámos acél tetőfedő panelek szerkezeti épületekhez a legszélesebb körben használt tetőfedő anyagok az acélszerkezeti rendszerekben. Ezek a termékek tüzihorganyzott vagy Al-Zn bevonatú acélt használnak alapfelületként, hengerrel bevont színes védőbevonattal, és hideghengerléssel szabványos profilokká alakítják. A teljes rendszer tetőfedő panelekből, kötőelemekből, szigetelőrétegekből, vízzáró membránokból, szelemenekből és különféle díszítőelemekből áll, így egy átfogó összeállítás jön létre, amely a teherhordó alaptól a felületi vízszigetelésig, szigetelésig és élkidolgozásig terjed.
Könnyű súlyuk, nagy építési hatékonyságuk és személyre szabható korrózióállósági szintjük jellemzi, ezek a panelek szabványos raktárakba és gyárakba, valamint nagy fesztávolságú térkeretekhez és íves, hálós tetőszerkezetekhez is alkalmasak. Kiegyensúlyozva a teljesítményt, az építési költségeket és a hosszú távú tartósságot, előnyös választás acélszerkezetes tetőfedő projektekhez.
A szerkezeti épületekhez készült hullámos acél tetőfedő panelek külső rétegként tűzihorganyzott vagy Al-Zn bevonatú profilozott acélt használnak. Szigetelőanyagokkal, vízszigetelő tartozékokkal, rögzítőelemekkel és díszítőelemekkel kombinálva C- vagy Z-profilú acél szelemenre szerelik fel, hogy teljes tetőfedő-burkolati szerkezetet alkossanak. A rendszer olyan alapvető funkciókat lát el, mint a tetőtömítés, vízszigetelés, hőszigetelés és szélállóság, és általános tetőfedő megoldásként szolgál könnyű acélépületekhez, térkeretekhez és hálós héjazatú projektekhez.
2.1 A főbb szubsztrátumok közé tartozik a tűzihorganyzott acél és a tűzihorganyzott Al-Zn bevonatú acél; A bevonat általános specifikációi közé tartozik az AZ150, AZ180 és AZ275.
2.2 A felület színes rántott bevonattal rendelkezik, amely háromféle bevonattal érhető el – poliészter (PE), nagy tartósságú poliészter (HDP) és polivinilidén-fluorid (PVDF) –, amelyeket a beltéri/kültéri környezeti feltételek és a korrózióállósági követelmények alapján választanak ki.

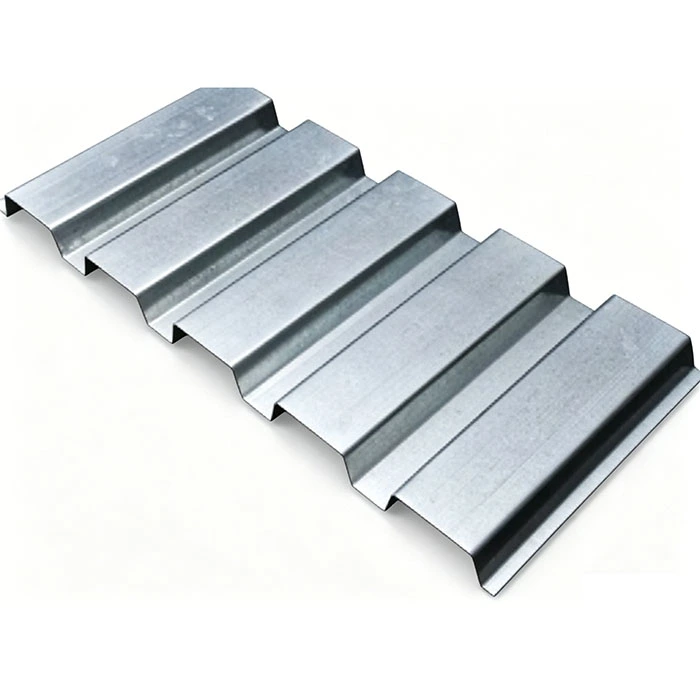

3.1 Szabványos átlapoló színes bevonatú acéllemezek: Két általános profilt tartalmaz – a 840-es és a 900-as típust. Ezeket szabadonálló önmetsző csavarokkal rögzítik, és széles körben használják szabványos gyárépületekben és raktárakban.

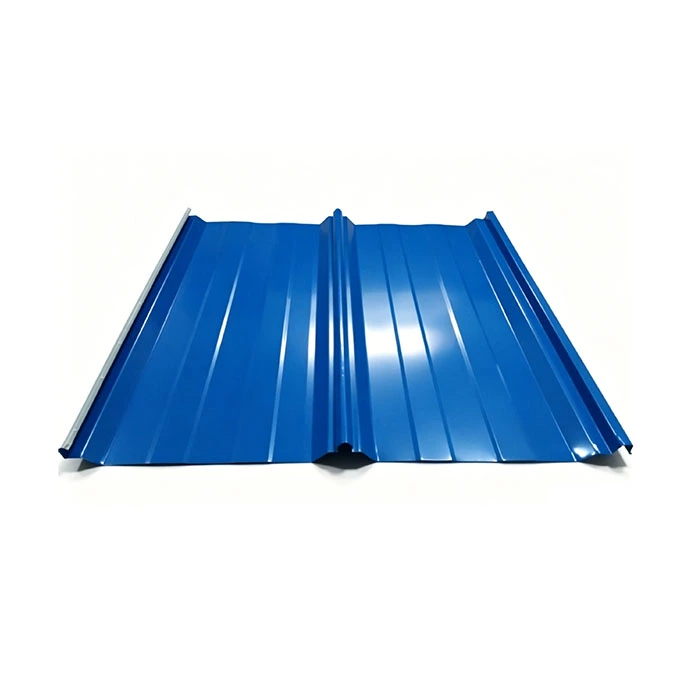

3.2 Álló varratú tetőpanelek: Tartalmazza a 470-es és a 475-ös típust. Ezek rejtett kapcsos szerelési módszerrel rendelkeznek, szabad csavarok nélkül, és kiváló vízszigetelési teljesítményt nyújtanak; alkalmasak nagy fesztávú és íves tetőszerkezetekhez, például térkeretekhez és hálós héjazatokhoz.
1,1 840/900 sorozatú lapos varratú panelek: 0,4–0,8 mm vastagságú panelek; oldalsó átlapolású csatlakozásokkal rendelkezik, amelyek szabadonálló önmetsző csavarokkal vannak rögzítve.
1,2 470/475 sorozatú álló varratpanelek: 0,6–1,0 mm vastagságú panelek; rejtett kapcsokkal felszerelt, apa-nőstény összekapcsolódó varratszerkezetet használ.
1.3 Anyagválasztási javaslatok: Szabványos belterületi projektekhez használjon Al-Zn bevonatú aljzatokat szabványos poliészter festékkel; tengerparti vagy kémiailag korrozív területeken előnyben részesítse az Al-Zn (AZ275) aljzatokat fluor-karbon (PVDF) fedőbevonattal.
2.1 Csúszó rejtett kapcsok: Kifejezetten álló varratpanelekhez tervezték; tűzihorganyzott acélból készült; alkalmazkodik a panelek hőtágulásához és összehúzódásához.
2.2 Önmetsző csavarok és vízálló alátétek: átlapolt varratú panelek rögzítésére szolgálnak; Az alátétek EPDM gumiból készülnek, hogy biztosítsák a tartós vízálló tömítést.
2.3 Kiegészítő tartozékok: Vakszegecsek és butil tömítőszalag; panel átfedések és tömítő kötések tömítésére és megerősítésére használják, megakadályozva a kapilláris víz szivárgását.
A szigetelőréteg és a szerkezeti épületek hullámos acél tetőfedő panelei közé beépített, sodrott polipropilén vízálló-lélegző membránt használ; blokkolja a külső folyékony víz behatolását, miközben lehetővé teszi a belső nedvességgőz távozását, megakadályozva a szigetelés nedvesedését, a penészedést és a hőteljesítmény romlását.
4.1 Kőzetgyapot szigetelőlapok: 50–150 mm vastagság; megfelel az A osztályú nem éghető tűzbiztonsági szabványoknak és a füstmérgezési követelményeknek; alkalmas gyártóműhelyek, veszélyes vegyszerraktárak, szigorú tűzvédelmi ellenőrzés alá vont létesítmények számára.
4.2 Üveggyapot takarók: 50–150 mm vastagság; hővezető képesség ≤0,042W/(m·K); kiváló költség-teljesítmény értéket kínál; széles körben használják szabványos könnyűacél ipari épületekben, különösebb tűzbiztonsági követelmények nélkül. 4.3 Kiegészítő alkatrészek: A szigetelő háló és a speciális szigetelőkapcsok keresztirányban vannak elhelyezve a szelemenek mentén, hogy megakadályozzák a rugalmas szigetelőgyapot megereszkedését vagy elszakadását.
A magas páratartalomnak kitett épületek esetében – mint például a beltéri főzés, mosás vagy párásítás – PE párazáró membránt kell felszerelni. A szelemenre és a szigetelőréteg alá fektetik, hogy megakadályozza a forró, nedves beltéri levegő felfelé áramlását, ezáltal megakadályozza a kiterjedt páralecsapódást és a szigetelőrétegen belüli csöpögést télen.
A teherhordó alépítmény tüzihorganyzott C-profilú és Z-profilú acél szelemeneket használ (C100-C250 és Z140-Z220 közötti specifikációk), amelyek az acélgerendákon lévő támaszokhoz vagy a térkeret felső húrjaihoz vannak csavarozva. A járulékos alkatrészek – beleértve a szelemenrudakat, a vízszintes támasztékokat és a térdmerevítőket – a szelemen oldalirányú csavarodásának korlátozására és a tetőre ható keresztirányú szélterhelésnek való ellenállásra szolgálnak.
Tartalmazza a gerincsapkákat, az oromszegély-szegélyt, a belső sarokburkolatot, az ereszzárakat és a nappali világítási panelek élborítását, biztosítva a tető összes csatlakozásának és sarkának (belső és külső) átfogó lefedését. A rendszer gyári színbevonatú acél vagy 304-es rozsdamentes acél ereszcsatornákat tartalmaz, PVC korróziógátló ejtőcsövekkel, horganyzott esővíz tartályokkal és tágulási hézagokkal párosítva, hogy teljes, szervezett vízelvezető rendszert alkossanak.
FRP (üvegszállal megerősített műanyag) vagy PC (polikarbonát) nappali világító paneleket használ. Ezek a panelek olyan profilokkal rendelkeznek, amelyek tökéletesen illeszkednek a tetőpanel modulokhoz, lehetővé téve a zökkenőmentes átfedést. Általában 2–3 öbölenként helyezkednek el, hogy természetes nappali megvilágítást biztosítsanak a létesítmény számára, és csökkentsék a mesterséges világítás energiafogyasztását.
Konfiguráció: 840-profilú színes bevonatú acéllemez + egyrétegű 50 mm-es üveggyapot + C120-as acél szelemenek + szabványos színes bevonatú acél díszítő tartozékok. Ez a konfiguráció egyszerű szerkezetet és alacsony költséget kínál; Ideiglenes raktárakba vagy egyszerű tárolóépületekbe, például homok és kavics tárolására alkalmas, ahol nincsenek szigorú hőszigetelési vagy tűzállósági követelmények.
Konfiguráció: Model 900 színes acél tetőfedés + 100mm vastag kőzetgyapot szigetelés + PE párazáró + C/Z profilú acél szelemenek + előregyártott ereszcsatorna és lefolyó rendszer. Ez az összeállítás a tűzállóság, a hőszigetelés és a vízszigetelés kiegyensúlyozott kombinációját kínálja. Alkalmas általános ipari gyárakhoz esős szárazföldi régiókban, és az eddigi legszélesebb körben alkalmazott szabványosított megoldást képviseli.
Konfiguráció: Model 470 állóvarrás panelek + vízálló, lélegző membrán + 100–150 mm-es kőzetgyapot + tűzihorganyzott csúszótámaszok + egyedi burkolatok és rozsdamentes acél ereszcsatornák teljes készlete. A rendszer nem tartalmaz szabaddá váló rögzítőlyukakat, ±25 mm-es hőtágulást/összehúzódást tesz lehetővé, és kiválóan ellenáll a deformációnak, az erős szélnek és a víz behatolásának. A szerkezeti épületek hullámos acél tetőfedő paneljei alkalmasak 60 métert meghaladó fesztávolságú térvázas és íves, hálós héjas tetőkhöz.
Szabványos száraz belterületi projekteknél az Al-Zn bevonat tömege nem kevesebb, mint AZ150; az enyhe savas esős folyók menti régiókban az AZ180 van kiválasztva; tengerparti területeken sópermettel vagy vegyi füstkorróziós környezetben az AZ275 bevonatot használjuk, PVDF fluorkarbon fedőbevonattal párosítva a festék öregedésének késleltetése érdekében.
Az olyan acél tartozékoknál, mint a szelemenek, rejtett kapcsok és kötőrudak, a gyárilag felvitt tűzihorganyzott bevonat vastagsága legalább 80 μm. A vágott éleket a helyszínen hidegspray cinkbevonattal javítják (>95% cinktartalommal), hogy megakadályozzák a rozsda terjedését a vágott felületekről.
A tető lejtése 1:100-1:200 gradiensre van kialakítva, biztosítva a völgyek mentén a víz egyenletes áramlását. Az átlapoló panelek butilszalaggal lezárt, kétlapos illesztést használnak, míg az állóvarratú panelek perforáció nélküli mechanikus zárat tartalmaznak; ez kiküszöböli a vízszivárgást a rögzítőelemek nyílásaiból vagy a forrásnál lévő résekből, így a rendszer alkalmassá teszi a folyamatos heves esőzésekre.
A mindössze 0,05–0,12 kN/m² önsúlyuk – kevesebb, mint a huszadrésze a betontetőkének – ezek a panelek szükségtelenné teszik az elsődleges acélgerendák, térkeret-elemek vagy önálló épületalapok megerősítését; nagy fesztávú, oszlop nélküli tetőknél ez közvetlenül 12–18%-kal csökkenti az elsődleges acélszerkezet költségét.
A festékek három tartóssági fokozatban állnak rendelkezésre: PE (poliészter) szárazföldi területekre (5–8 év garancia), HDP (nagy tartósságú poliészter) esős területekre (10–15 év), és PVDF (fluorkarbon) tengerparti területekre (20 év felett). Az aljzaton lévő Al-Zn (alumínium-cink) bevonat feláldozó korróziógátló tulajdonságokkal rendelkezik, lehetővé téve, hogy a sérült területeken automatikusan védő oxidfilm képződjön.
A telepítés teljes mértékben szárazon történik; nincs szükség betonkezelésre, zsaluzásra vagy nedves munkákra, és a munkát nem akadályozza meg a fagypont alatti hőmérséklet, az eső vagy a hó. A mechanikusan hengerelt paneleket közvetlenül a helyszínen szerelik fel, így egy 10 000 m²-es tető mindössze 15 munkanap alatt készül el – ez a betontetőhöz szükséges idő egyötöde.
A panelek egyetlen személy súlyát is elbírják a karbantartáshoz; A helyi rozsda vagy sérülés az egyes panelek cseréjével orvosolható a teljes tető szétszerelése nélkül. A fotovoltaikus tartók vagy axiális ventilátorok utólagos felszerelése minimális szerkezeti megerősítést igényel, így a módosítási költségek nagyon alacsonyak. A kiselejtezett panelek acélként 100%-ban újrahasznosíthatók, újraolvaszthatók és hengerelhetők.
A színezett hordozó nem éghető; A osztályú kőzetgyapot szigeteléssel párosítva megfelel az ipari létesítményeknél előírt 0,5 órás tűzállósági besorolásnak. A gyártás és a telepítés során nem keletkezik építési törmelék, így 90%-kal csökken a szilárd hulladék kibocsátása a betontetőkhöz képest, és megfelel a nemzetközi környezetbarát épületek tanúsítási szabványainak.
A betontetők önsúlya és alapozási költsége magas, 3–6 hónapig tartó helyszíni nedves építkezést igényelnek, nem hajlíthatók úgy, hogy az ívelt rácshéjakhoz illeszkedjenek, és idővel visszafordíthatatlan repedéseket és szivárgást szenvednek. Ezzel szemben ezek a hullámos acél tetőfedő panelek szerkezeti épületekhez könnyűek, rövid építési időt kínálnak, egyedi formákra hajlíthatók, és egyszerű szivárgásjavítást tesznek lehetővé.
Míg az Al-Mg-Mn valamivel jobb vízszigetelést kínál, egységnyi anyagköltsége több mint 40%-kal magasabb, mint a színezett acélé, és alacsonyabb keménysége miatt hajlamos a leeső tárgyak miatti horpadásra; szabványos szélnyomás és korrozív körülmények között az Al-Zn bevonatú acél ugyanolyan jól teljesít, miközben rendkívül magas költséghatékonyságot kínál.
Az agyagcserép túl nehéz a nagy fesztávú acélszerkezetű tetőkhöz, és csak alacsony tégla-beton épületekhez alkalmas; az azbesztcsempék gyenge tartósságtól és nagy törékenységtől szenvednek, és – az azbesztet tiltó környezetvédelmi előírások miatt – tilos a tengerentúli projektekben, míg a színezett acél teljes mértékben megfelel az előírásoknak, és kiváló ütésállóságot kínál.
Ellenőrizze a tűzihorganyzott vagy Al-Zn bevonatú acéltekercsek eredeti gyártói anyagjelentéseit és cinkbevonat-vizsgálati jelentéseit; használjon bevonatvastagság-mérőket az AZ-értékek helyszíni ellenőrzéséhez, és ellenőrizze a felületet karcolások, bevonat üregek vagy fehér oxidációs foltok szempontjából; a nem megfelelő nyersanyagokat közvetlenül az acélgyárba visszaküldeni.
Használjon felső darut, hogy a tekercset a hidraulikus letekercselőre helyezze; a letekercselő állandó sebességgel simítja az acélszalagot, fotoelektromos beállító rendszert használva, hogy az eltérést ±2 mm-en belül tartsa, megakadályozva a panelek elferdülését az alakítás során.
Az átlapolt varratú panelek 12 görgőkészletből készülnek, 50 mm-es átfedési szélességgel a széleken; Az állóvarratú panelek 16 speciális formázógörgő-készletet használnak az összekapcsolódó apa- és anyacsuklók létrehozására, biztosítva a ≤0,3 mm-es varrathézagot.
A rajzok alapján meghatározott hosszúságokra vágás; a szabványos (≤12 m) paneleket közúti szállításhoz, míg az extra hosszú paneleket szakaszokra vágják; A vágott élek sorjázottak és feszültségmentesítettek, hogy megakadályozzák a későbbi korróziót a vágás helyén.
Mérje meg a hatékony fedési szélességet, a borda magasságát és a panel vastagságát, és ellenőrizze a festékréteg tapadását; Az állóvarratú panelek további varrat-szakítóvizsgálaton esnek át, hogy megbizonyosodjanak arról, hogy a reteszelő szélterhelési kapacitás megfelel a szabványoknak.
Átlátszó PE védőfólia kerül a panel felületére, hogy megakadályozza a szállítási karcolásokat; A szerkezeti épületek hullámos acél tetőfedő paneljeit keresztben kötözik, és tömörfa alaptömbökre helyezik; a specifikációk (profil típusa, hossz, projektazonosító) a külső felületen spray-jelöléssel vannak ellátva; tengeri fuvarozási megrendeléseknél pedig további vízálló sztreccsfóliát alkalmaznak.
A színes bevonatú acél mestertekercsek felvágása után CNC hajlítógépekkel gyártják le az olyan alkatrészeket, mint a gerincsapkák, burkolatok, ereszcsatornák és véglezárások; A hajlítási sugarak a panelvastagság háromszorosára vannak szabványosítva, hogy megakadályozzák a hajlítás során bekövetkező repedéseket vagy a festék leválását.
A tűzihorganyzott önmetsző csavarokat, az EPDM alátéteket, a csúszó konzolokat és a tömítőszalagokat típusonként egyedileg csomagolják, és ugyanabban a tételben szállítják, mint a tetőpaneleket, biztosítva a tartozékbevonatok és a festékek egyenletességét.
|
Panel típusa |
Hatásos szélesség |
Hullámmagasság |
Rögzítési módszer |
|
840 körös panel |
840 mm |
35 mm |
Látható önfúró csavarok |
|
900 körös panel |
900 mm |
25 mm |
Látható önfúró csavarok |
|
470 Álló varrás panel |
470 mm |
65 mm |
Rejtett csúszó támaszték |
|
475 Álló varratpanel |
475 mm |
65 mm |
Rejtett fix támaszték |
Aljzatminőség: TS280 (szokásos terület), TS350 (nagy szélnyomású terület)
Szakítószilárdság: 380 ~ 520 MPa
Hőtágulási együttható: 1,2×10⁻⁵/℃
Felületi festék száraz film: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
Referenciasúly: 0,5 mm = 4,0 kg/㎡, 0,6 mm = 4,8 kg/㎡
Szélállóság: 0,55-1,0 kPa alap szélnyomás Z szelemen erősítéssel
Csúszótámasz csúszási tartománya: ±25 mm
Kőzetgyapot paraméter: Sűrűség 100-150kg/m³, A osztályú tűzálló
A helyi projektfeltételek alapján – ideértve a szélnyomást, a hóterhelést, a korróziós osztályt és a tűzbiztonsági előírásokat – ingyenes illesztési megoldásokat kínálunk a tetőprofilokhoz, bevonatokhoz és szigetelőrétegekhez, csökkentve a vízszigeteléssel vagy szélállósággal kapcsolatos jövőbeni utómunkálatok kockázatát.
Speciális, nedvességálló, légmentesen záródó csomagolás a tengeri szállítmányozáshoz sarokvédőket és szekcionált panelleválasztást tartalmaz, hogy megakadályozza az óceáni sópermet okozta károsodást és a felület deformációját.
Távoli telepítési útmutató kínai és angol nyelven; az aljzatbevonatokra 15 év garancia a belterületeken és 8 év a tengerparti területeken; az adott bevonat élettartama alapján festett fényezési garancia; és a cseretartozékok élettartamra szóló ellátása.
1 Kötelező a fluorkarbon (PVDF) bevonat a part menti projekteknél?
A parttól 5 km-en belüli telephelyeken vagy vegyipari parkokban az AZ275 szubsztrát PVDF fluorkarbon bevonattal kombinálva kötelező; a parttól 5–20 km-re lévő területeken enyhe sópermettel, HDP (High Durability Polyester) bevonatú AZ275 szubsztrátum használható a költségek és a hosszú élettartam egyensúlyára.
2 Használhatók íves térvázas tetőkhöz a hullámos acél tetőfedő panelek szerkezeti épületekhez?
50 m-nél nagyobb sugarú íves tetőknél a 900-as típusú lapos panel korlátozottan alkalmazható; bonyolultabb, szűkebb sugarú ívelt felületeknél a 470-es típusú állóvarrat-panel kötelező a deformáció, repedés vagy szivárgás elkerülése érdekében az átlapolt illesztéseknél.
3 Lehet választani a párazáró és a vízálló, lélegző membrán között?
Párásodásra hajlamos belső terekben használjon párazáró réteget, esőnek kitett külső területeken pedig vízálló, lélegző membránt; magas páratartalmú és gyakori csapadékos területeken mindkét réteget fel kell szerelni, míg az egyszerű, száraz raktáraknál mindkettő teljesen elhagyható.
