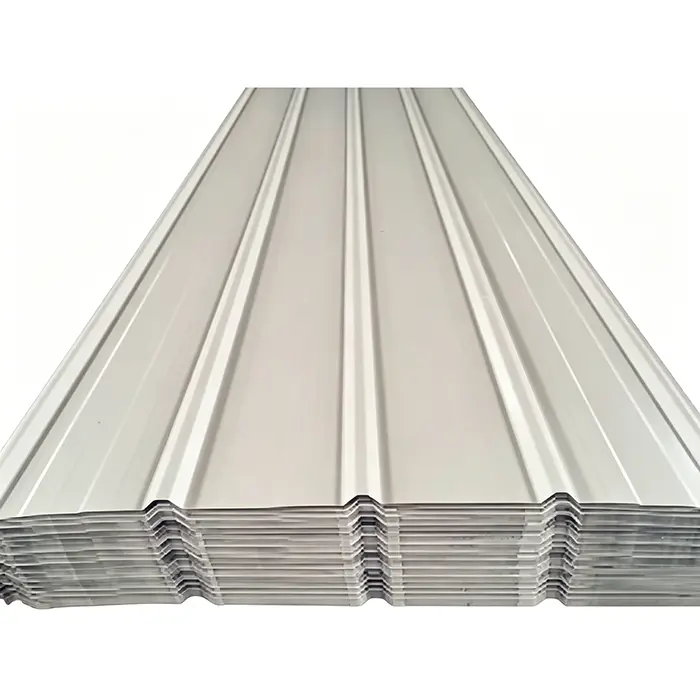

Előre gyártott acél falburkoló panelek

A HAISHENG előregyártott acél falburkolati paneljei gyárilag gyártott, hidegen hengerelt külső burkolati egységek. A szabványos tetőfedő lemezektől eltérően ezek speciális profillal rendelkeznek, amelyet függőleges vízelvezetésre és optimális bordamagasságra terveztek. Átfogó, végpontokig terjedő burkolati megoldásokat kínálunk – beleértve a külső paneleket, a szigetelőrendszereket, a teherhordó alépítményeket és a nyílászárókat –, ahelyett, hogy csak egyedi lemezeket értékesítenénk. 12 éves exporttapasztalattal megtámogatva, osztályozott korróziógátló megoldásokat kínálunk a különféle tengerentúli éghajlati és korrozív környezetekhez. Termékeink hatékonyan oldják meg a projekt négy gyakori fájdalompontját: falszivárgás, hosszú távú rozsdásodás, építési késések és túlzott szerkezeti terhelések. Minden specifikáció megfelel az ipari létesítmények burkolatára vonatkozó nemzetközi szabványoknak, és támogatjuk a raktári cikkek közvetlen szállítását és az egyedi gyártást.

Mi a különbség a szabványos acéllemezek és ezek az előregyártott acél falburkolatok között?

1. Vízelvezető szerkezet:

A falpanelek általában 25–35 mm-es bordamagassággal és rövid átlapoló élekkel rendelkeznek, függőleges beépítésre tervezett vízelvezető utakkal; a tetőpanelek jellemzően 50 mm-t meghaladó bordamagassággal rendelkeznek, amely alkalmas nagyméretű vízszintes vízelvezetésre.

2. Rögzítési mód:

A falpanelek rögzítése kizárólag szabadon álló önmetsző csavarokkal történik (a tetőkhöz használt "470"-es állóvarrat-szerkezet nélkül), megkönnyítve a későbbi karbantartást, szétszerelést és visszaszerelést.

3. Forma pontosság:

A falpanel-hengerformázó formák éles passziváláson mennek keresztül, hogy megakadályozzák a só felhalmozódását az éles külső sarkoknál – ami felgyorsítja a korróziót – ezt a folyamatot nem alkalmazzák a tetőpanelekre.

Szubsztrátumok és bevonatok kiválasztási kritériumai

1 Kétoldalas Al-Zn (alumínium-cink) alapbevonat kiválasztása

- szárazföldi száraz régiók (Közép-Ázsia, Kelet-Európa belső részei): AZ150 g/m²; 5-8 évig nem biztosítja az aljzat korrózióját; alkalmas szabványos raktárakba és gyárakba.

- Esős, magas páratartalmú területek a folyók mentén (Jangce-vízgyűjtő, Délkelet-Ázsia belső része): AZ180 g/m²; 20%-kal nagyobb ellenállást biztosít a nedvesség behatolásával szemben; termelő műhelyeknek alkalmas.

- Tengerparti/kémiai korróziós zónák (Délkelet-Ázsia partvidéke, petrolkémiai parkok): AZ275 g/m²; magasabb alumínium-cink ötvözet tartalommal rendelkezik, hogy blokkolja a kloridion-korróziós utakat.

2 Felső oldali bevonat időjárási és jótállási feltételei

- PE (szabványos poliészter): 20–25 μm száraz rétegvastagság (DFT) a felső oldalon, 5–10 μm epoxi rozsdamentes hátlap; 5-8 év garancia; csak belföldi pormentes gyárak számára alkalmas.

- HDP (nagy tartósságú poliészter): 25–30 μm DFT a felső oldalon; UV-álló; 10-15 év garancia; heves esős és erős napfényes területeken használható.

- PVDF (fluorkarbon): 25–35 μm DFT a felső oldalon; sav és lúg korrózióálló; 20+ év garancia; kötelező párosítás az AZ275 hordozóval.

3 A panelvastagság differenciált kiválasztási szabványa

- - Külső falpanelek: Standard 0,4–0,5 mm (≤24 m/s szélsebességű területeken); 0,55–0,7 mm erős szeles part menti területeken (szélsebesség ≥28 m/s)

- Belső falburkolat panelek: Egységes 0,3–0,4 mm-es világosszürke finombordás „Model 900” panelek; Kizárólag belső porszigetelésre tervezték, nem igényel nagy időjárás-állóságú festéket

Előregyártott acél falburkolati panelek mért paramétertáblázata

Méretek: Az egyetlen panel maximális hossza 12 m; Az extra hosszú fesztávok esetén a helyszíni illesztést speciális vízzáró csíkok támogatják, hogy kiküszöböljék a szivárgás kockázatát az illesztéseknél.

Átfogó tartozékok listája

Ellentétben azokkal a gyártókkal, amelyek csak magukat a paneleket szállítják, a HAISHENG teljes tartozékkészletet kínál az előregyártott acél falburkolati rendszerekhez, a komponenseket a konkrét helyszíni telepítési kihívásokra szabottan:

1. Külső dekorációs panelek: Három profilban (900/820/750) kapható a szél/esővédelem és az esztétika érdekében; A festési felületek testreszabhatók a színskála segítségével.

2. Vízszigetelés és rögzítési tartozékok: Tűzihorganyzott önmetsző csavarok (φ4,8/φ5,5) EPDM vízálló alátétekkel; 15/20 mm-es butil tömítőszalag; és speciális vízzáró lécek vízszintes beépítéshez – megoldják a gyakori szivárgási problémákat a csavarok behatolási pontjain.

3. Hőszigetelő réteg: Az opciók közé tartozik a B1 osztályú üveggyapot (normál gyárakhoz; sűrűség 12–16 kg/m³; vastagság 50/75/100 mm) és az A osztályú kőzetgyapot (vegyi/gyúlékony/robbanásveszélyes műhelyekhez; sűrűség 100–150 kg/m³; vastagság 50–10 mm-ig terjedő szigetelőanyag és a szigetelés megakadályozása).

4. Belső párazáró fólia: a szigetelőréteg belső oldalára felhelyezett PE párazáró fólia; kifejezetten a nedvesség visszaáramlásának megakadályozására magas páratartalmú műhelyekben, valamint a penészképződés vagy a szigetelés meghibásodásának elkerülésére.

5. Belső béléspanelek: 0,3–0,4 mm-es "Model 900" finombordás színbevonatú acélpanelek; elrejti a szigetelőanyag érdes széleit, javítja a belső esztétikát, és megakadályozza a belső por kijutását.

6. Teherhordó másodlagos falszerkezet: Tűzihorganyzott C-szelvényű acél faltartók (C80–C180) ≥80μm horganyrétegvastagsággal; φ12-es kötőrudakkal és φ32×2,0-es megereszkedő rudakkal felszerelt, hogy megakadályozzák a hevederek oldalirányú-torziós kihajlását nagy szélterhelés mellett.

7. Speciális nyílászáró elemek: Alapszögek, ereszlécek, ajtó-/ablakburkolatok, saroklécek (belső és külső) és tágulási hézagburkolatok; mindegyik ugyanabból az anyagból és kivitelben készült, hogy megakadályozza a színeltérést és a korróziót.

8. Nappali megvilágító elemek: FRP nappali megvilágító falpanelek, amelyek illeszkednek a fém panelek profiljához; A hullámosítási osztás és az átfedés méretei teljesen kompatibilisek, biztosítva a zökkenőmentes integrációt a külső fali nappali fénysávba, szivárgási rések nélkül.

9. Szellőzőburkolat-tartozékok: Légáteresztő lamellák és speciális szellőzőburkolatok; úgy tervezték, hogy illeszkedjen a műhely hőelvezetési és szellőzési pontjaihoz, miközben megőrzi az egységes külső homlokzati megjelenést.

Átfogó, megvalósításra kész megoldások

1 Egyszerű, nem szigetelt raktár külső fal

Konfiguráció: 900-as sorozat 0,45 mm-es PE bevonatú AZ150 falpanel + C100 tűzihorganyzott falheveder; nincs szigetelés, párazáró vagy béléspanel; Alkalmazás: Száraz belterületi anyagtárolás; élettartama < 5 év.

2 Szabványos állandó hőmérsékletű gyártóműhely külső fala

Konfiguráció: 900-as sorozat 0,5 mm-es HDP-bevonatú AZ180 falpanel + 75 mm-es üveggyapot + PE párazáró + C120 fali heveder + teljes nyílászáró készlet; Alkalmazás: Általános feldolgozó műhelyek esős folyóparti területeken; egyensúlyba hozza a hőszigetelést a költséghatékonysággal.

3 Kétrétegű boríték vegyi/parti, magas korróziós környezetekhez

Konfiguráció: 0,6 mm-es PVDF-bevonatú AZ275 külső panel + 100 mm-es A osztályú kőzetgyapot + vastagított PE párazáró + 0,35 mm-es béléspanel + C140 nagy teherbírású falheveder; Alkalmazás: Tengerparti területek (sópermet) és vegyi műhelyek (gyúlékony/robbanásveszélyes); A tűzvédelmi osztály; élettartam > 20 év.

Szerkezeti és műszaki paraméterek

1. Aljzatacél minőségek: TS280 és TS350 nagy szilárdságú szerkezeti acél; folyáshatárok 280 MPa, illetve 355 MPa; szakítószilárdság 380-520 MPa; képes ellenállni a rövid, nagy sebességű szélnyomás okozta deformációnak.

2. Mért önsúly: 4,0 kg/m² 0,5 mm-es paneleknél és 4,8 kg/m² 0,6 mm-es paneleknél – lényegesen alacsonyabb, mint a falazott falazat terhelése.

3. Hőtágulási paraméterek: 1,2 × 10⁻⁵/°C lineáris tágulási együttható; 60 méter falhosszonként 20 mm-es tágulási hézag szükséges, hogy megakadályozzuk a panelek magas hőmérséklet miatti kihajlását vagy repedését.

4. Másodlagos szerkezeti korrózióvédelem: A tűzihorganyzott bevonat vastagsága ≥80 μm faltartók és minden fém kötőelem esetén, megfelel a tűzihorganyzott korrózióvédelem ISO 1461 szabványának.

Melyek a megkülönböztető előnyei a konkurens termékekhez képest?

1 Szerkezeti terhelés előnyei

Az előregyártott acél falburkoló panelek tömege mindössze 3–5 kg/m², szemben a vörös tégla falazat 220 kg/m² és az ALC panelek 45 kg/m² tömegével. A színezett acélpanelek használata csökkenti az acéloszlop keresztmetszetét és kisebb alapméreteket, így 12–18%-kal csökkenti a nagy fesztávolságú térvázas gyárak polgári építési költségeit.

2 Építési és szállítási előnyök

Teljesen száraz, előre gyártott összeszerelési módszert használ – kiküszöböli a nedves folyamatokat, például habarcsot és vakolást – lehetővé téve az építkezést esőben, hóban vagy alacsony hőmérsékleten. Egy 10 000 m²-es külső bekerítés mindössze 12-15 napot vesz igénybe, míg a falazott falak 45-75 napig tartanak, ezáltal lerövidül a gyártás ideje.

3 Előnyök a nem szabványos formákhoz

Lehetővé teszi a helyszíni hajlítást ívelt sarkok és szabálytalan oromvégek létrehozásához; Az ajtókhoz, ablakokhoz, lábazatokhoz és tágulási hézagokhoz megfelelő díszítőelemek (ugyanabból az anyagból készülnek). Ezzel szemben az ALC panelek és a vörös téglák nem hajlíthatók meg a helyszínen, így a szabálytalan részek idővel nagyon hajlamosak repedésre és vízszivárgásra.

4 Nedvesség- és szivárgásállóság

Kettős vízszigeteléssel rendelkezik a panelek illesztésénél és csavarozási pontoknál butilszalaggal és EPDM alátétekkel; a fal teljes vízgőzáteresztő képessége 0,05 g/(m²·h) alatt van. A falazott falak általában három év után külső szivárgástól és belső gittleválástól szenvednek.

5 Hő- és hangszigetelési előnyök

A hőszigetelést, a párazárókat és a belső burkolatokat egyetlen szerelési lépésben szerelik fel, így 32-38 dB hangszigetelés érhető el. A falazott falak külön belső szigetelést és vakolást igényelnek, és a szigetelőréteg nagy valószínűséggel 2-3 év használat után elválik vagy levál.

6 Időjárási és tartóssági előnyök

Teljesen bevonva háromrétegű korróziógátló festékkel, amely 20 évig nem igényel felújítást a tengerparti területeken. A falazott külső falak gyakran kivirágzást, mállást és hámlást mutatnak öt éven belül, a felújítási költségek pedig elérhetik az új fal költségének 40%-át.

7 A szétszerelés és újrahasználat előnyei

Az egyes falpanelek egymástól függetlenül eltávolíthatók, így nincs szükség nagyszabású bontásra a szellőzők beszerelésekor vagy a nyílászárók későbbi módosításakor. Az acél 100%-ban újrahasznosítható, bontáskor a maradványérték meghaladja a 35%-ot; ezzel szemben a vörös téglák és az ALC panelek 100%-ban építési hulladékká válnak, újrahasznosítási érték nélkül.

8. Átfogó költségelőnyök

A hengerléssel tömegesen gyártott fő anyagok alacsonyabb gyártási költségeket kínálnak, és egyszerűbb másodlagos szerkezeti támogatást igényelnek. A költségek 45%-kal alacsonyabbak, mint az alumínium-műanyag függönyfalaké, és 22%-kal (kombinált munka és anyag), mint az ALC panelek, így a legjobb költség-teljesítmény arányt kínálják ipari alkalmazásokhoz.

A HAISHENG gyári szabványosított feldolgozási munkafolyamata

1. Bejövő nyersanyag ellenőrzése:

Az acéltekercs horganyzott bevonat tömegének, festékvastagságának és felületi megjelenésének ellenőrzése; bevonathibás vagy szállítási karcolásos anyagok visszautasítása; harmadik féltől származó bevonatvizsgálati jelentések minden tételre vonatkozóan.

2. Letekercselés és igazítás:

A kétoldalas fotoelektromos igazító rendszer ±0,5 mm-es pontossággal szabályozza a csík eltérését, megakadályozva a ferde élek kialakulását a kialakított panelen.

3. Speciális hengeralakító szerszámok:

A falpanelekhez kialakított, alacsony profilú bordázatok (a tetőfedő matricáktól eltérően) egységes egymásba illeszkedő varratokat biztosítanak.

4. Precíziós vágás:

Hidraulikus sorjamentes nyírás élpassziválási kezeléssel a lehetséges rozsdaindulási pontok kiküszöbölésére a vágott éleknél.

5. Késztermékek helyszíni ellenőrzése:

Mintavétel a profilból, szélességből és síkságból 200 panelenként; a nem megfelelő elemeket elkülönítik az újrafeldolgozáshoz.

6. Védőfólia alkalmazása:

A kültéri PE védőfólia megakadályozza a festékkarcolódást, amelyet a tengeri szállítás során a súrlódás okoz.

7. Egyedi trimm hajlítás:

A házon belüli CNC hajlítógépek lehetővé teszik a díszítőelemek egyedi gyártását minden nyíláshoz, így biztosítva az egyenletes festékszínt az egész tételben.

8. Tartozékok összevonása:

A kötőelemeket, tömítőanyagokat és szigetelőanyagokat szétválogatják, nedvességállóan csomagolják, és a falpanelekkel azonos konténerben szállítják, hogy a szállításkor elkerüljék a hiányzó alkatrészeket.

GYIK

1. K: Mi a szállítási határidő a raktáron lévő termékeknél?

V: 50.000 m² kész raktárkészletet tartunk szabványos 900/820 profilú panelekhez, a fizetéstől számított 3 munkanapon belüli konténerrakodással; a nem szabványos méreteket 7 munkanapon belül feldolgozzuk.

2. K: Az előregyártott acél falburkolati panelek támogatják a harmadik fél által végzett ellenőrzéseket?

V: Igen, támogatjuk az SGS vagy a BV helyszíni gyári ellenőrzéseit, és származási bizonyítványt adunk a nyersanyagokhoz, valamint a festékbevonatokra vonatkozó garanciális megállapodásokat.

3. K: Hogyan válasszak a függőleges és vízszintes telepítés között?

V: Esős területeken a függőleges telepítés javasolt a gyorsabb vízelvezetés érdekében; A száraz területeken a vízszintes beépítés előnyösebb a simább, egyenletesebb homlokzati megjelenés érdekében.
