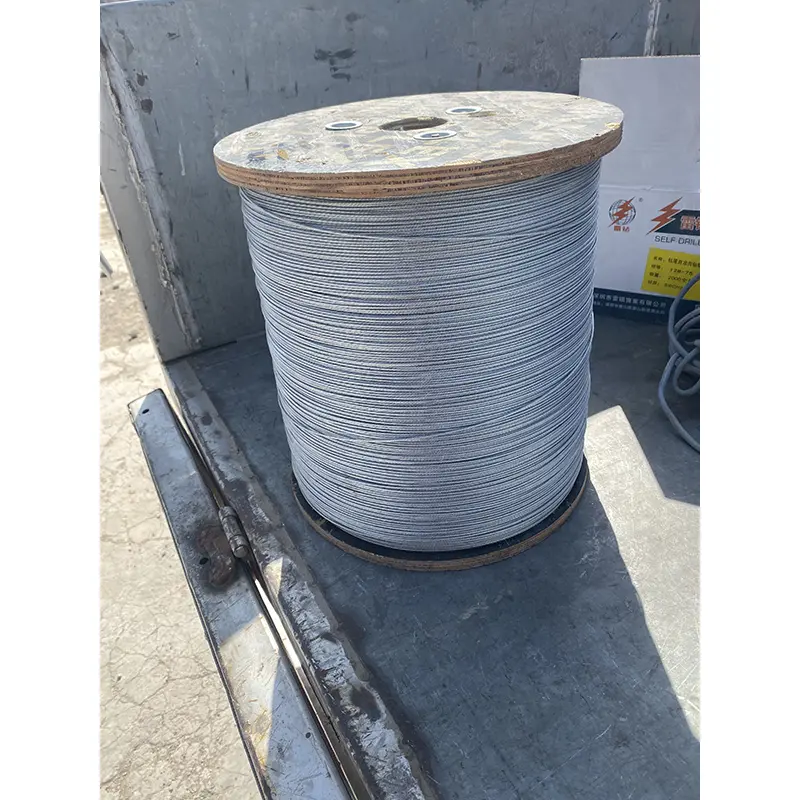

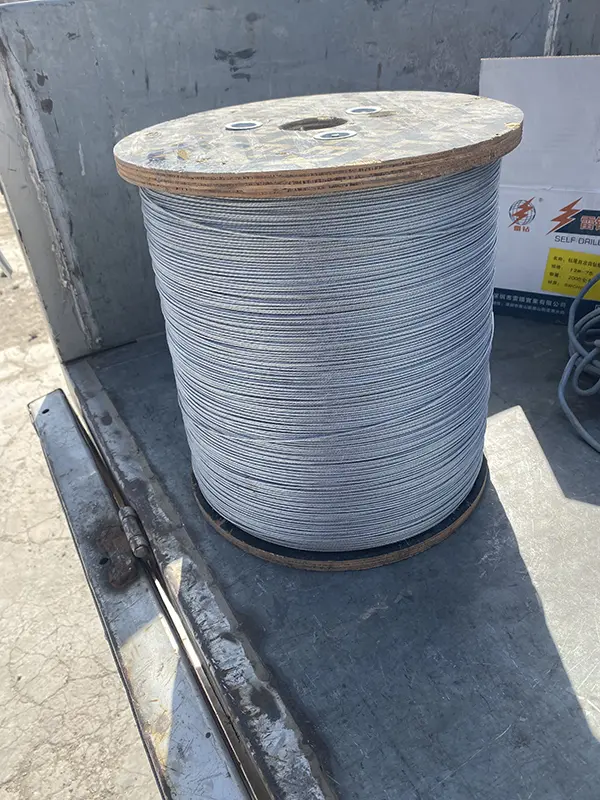

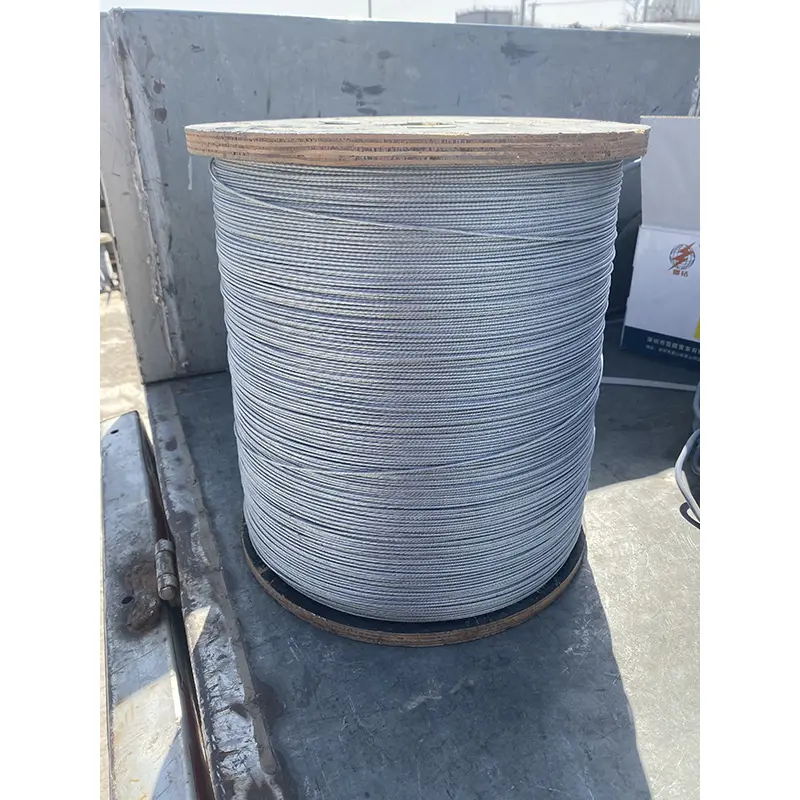

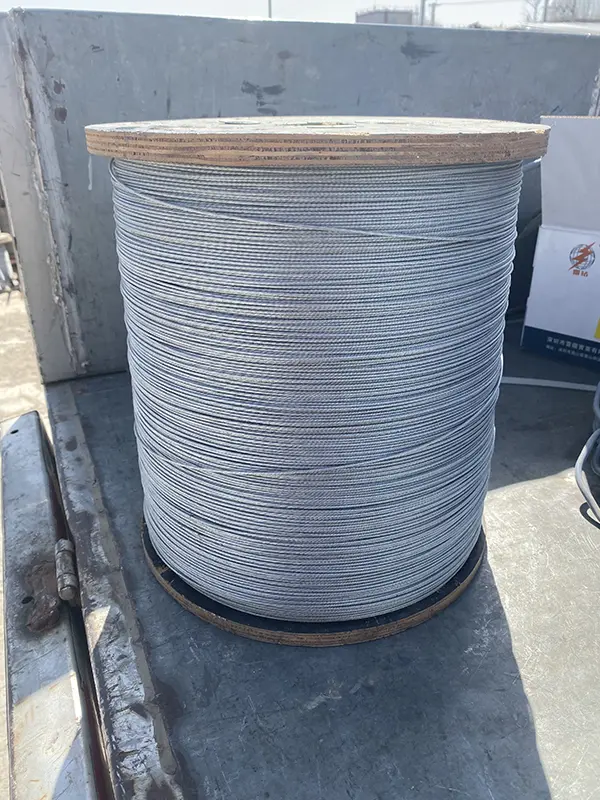

Horganyzott acél drótkötelek építkezéshez

A kiváló minőségű, magas széntartalmú acélhuzalból készült kötelek a korrózió elleni védelem érdekében tűzi- vagy elektro-horganyzáson mennek keresztül. Az építőipari horganyzott acél drótkötelek különféle korrozív környezetekhez alkalmasak – beleértve a beltéri, kültéri, szabad és tengerparti környezeteket is –, így nélkülözhetetlenek teherhordó, merevítő és biztonsági alkatrészek az acélszerkezetek tervezésében.

Termékjellemzők

I. Korrózió- és időjárásállóság

1. A horganyzott felületi réteg gátat képez a levegővel, nedvességgel és sóval szemben, robusztus rozsda- és korrózióállóságot biztosítva. Alkalmas kültéri, tengerparti és párás környezetben, hatékonyan késlelteti a huzalkorróziót és -törést.

2. Kétféle változatban kapható: elektromosan horganyzott és tűzihorganyzott. Az elektro-horganyzott kötelek sima felülettel és egyenletes bevonattal rendelkeznek, míg a tűzihorganyzott kötelek vastagabb bevonattal rendelkeznek, így kiváló sópermet- és öregedésállóságot, valamint jelentősen hosszabb kültéri élettartamot biztosítanak.

II. Mechanikai és teherhordó teljesítmény

1. A nagy széntartalmú acélhuzalból csavart kötelek nagy szakítószilárdságot (standard fokozatok: 1570–1960 MPa) és stabil teherbíró képességet kínálnak, megfelelnek az acélszerkezetek merevítési, teherbírási és tapadási követelményeinek.

2. Kiváló általános rugalmassággal és hajlítási teljesítménnyel rendelkeznek, lehetővé téve a hajlítást, tekercselést és menetezést a telepítés során; így alkalmasak összetett elrendezésekre, amelyek szabálytalan illesztésekkel, sarkokkal és ferde feszítéssel járnak.

3. A kötél egyenletesen osztja el a feszültséget, és nagy ütés- és fáradtságállóságot biztosít; ellenáll a huzalszakadásnak hosszan tartó, ismétlődő terhelés esetén, és magas biztonsági tényezőt biztosít működés közben.

III. Szerkezet és működési jellemzők

1. Klasszikus konfigurációkkal rendelkezik, például 6 × 19 és 6 × 37, amelyek a rugalmasság és a merevség egyensúlyát kínálják: a 6 × 19 típus viszonylag merev és kopásálló, így alkalmas fix feszítési alkalmazásokra; a 6×37 típus rugalmasabb, így ideális hajlításhoz, emeléshez és gyakori mozgásnak kitett területeken történő használatra.

2. Könnyű; a szerkezeti acél kötőrudakhoz képest ezek a kötelek könnyebben szállíthatók, felszerelhetők és a helyszínen megfeszíthetők.

3. A szabályozott nyúlás és a terhelés alatti stabil deformáció biztosítja az olyan alkatrészek általános merevségét, mint az acél tetőfedés, függönyfalak és korlátok.

IV. Felépítés és alkalmazkodóképesség

1. Sokféle specifikációban és átmérőben kapható, ami rugalmas kiválasztást tesz lehetővé a terhelési követelmények alapján; A beszerelés könnyen elvégezhető a megfelelő tartozékokkal, mint például a drótkötélkapcsok, a csavarhúzók és a kötélzet hardverei.

2. A horganyzott felületbevonat mérsékelt súrlódási tényezőt kínál, megakadályozza a rögzítés és feszítés utáni elcsúszást, és megbízható csatlakozási pontokat biztosít.

3. Könnyen feldolgozható; szükség szerint a helyszínen levágható hosszúságok, ami alacsony anyagveszteséget és magas építési hatékonyságot eredményez.

V. Gazdasági érték és komparatív előnyök

1. Alacsonyabb költség, mint a rozsdamentes acél drótkötelek; a korrózióállóság és a mechanikai tulajdonságok megfelelnek az acélszerkezeti alkalmazások túlnyomó többségének igényeinek, kiváló költséghatékonyságot kínálva.

2. Több mint háromszor hosszabb élettartamot biztosít, mint a hagyományos fényes (bevonat nélküli) acél drótkötelek kültéri vagy nedves környezetben, csökkentve a hosszú távú csere- és karbantartási költségeket.

VI. Korlátozások

1. A horganyzott bevonat érzékeny a kemény tárgyakkal való ütközés vagy az erős súrlódás miatti helyi leválásra; a sérült területek hajlamosak a fokozatos rozsdásodásra, ezért a telepítés és használat során kerülni kell az éles karcolásokat.

2. Nem alkalmas erős savakat vagy lúgokat tartalmazó, erősen korrozív környezetben történő hosszú távú merítésre.

3. A túlterhelés szigorúan tilos; A köteleket haladéktalanul ki kell cserélni, ha vezetékszakadást, törött szálakat vagy súlyos korróziót észlel.

Felhasználások és alkalmazási kör

I. Elsődleges felhasználások

1. Szerkezeti merevítés és alátámasztás: Az építőipari horganyzott acél drótkötelek használhatók tartókábelként, vízszintes kötőkötélként vagy tetőkötélként, tetők, falak, rácsos tartók és térkeretek számára az acélszerkezetek általános stabilitásának javítása, a terhelés elosztása és a deformáció minimalizálása érdekében.

2. Függönyfal és burkolat rögzítése: Üvegfüggönyfalak, fém függönyfalak és külső burkolólapok felfüggesztésére, visszatartására és rögzítésére használják; kompatibilis az épülethomlokzatok szerkezeti teherbírási követelményeivel.

3. Védő- és biztonsági létesítmények: Tetővédő korlátok, biztonsági vezetékek, karbantartási járdavezető vezetékek és élvédő kábelek gyártása a helyszíni üzembiztonság érdekében.

4. Emelés és ideiglenes teherhordás: Acél szerkezeti elemek helyszíni emelése, ideiglenes feszítése és elhelyezése; az építkezés során ideiglenes kötélként is használják.

5. Tetőfedő és kiegészítő alkatrészek rögzítése: Könnyű segédacél szerkezetek, például felülvilágító panelek, előtetők, ereszek és ereszcsatornák felfüggesztése és feszítése.

6. Tájképi és vasmunkás alkatrészek: Horgonyzó- és függesztőkábelek acél pergolákhoz, kerítésekhez, tájszobrokhoz és dekoratív vasmunkákhoz.

II. Kiválasztás kötélszerkezet és alkalmazás alapján

· 6 × 19 szerkezet: nagy merevség, kopásálló és viszonylag vastag átmérőjű; elsősorban rögzített horgonyzáshoz, csővezetékekhez és hosszú távú statikus teherhordó alkalmazásokhoz használják.

· 6×37 Felépítés: Kiváló rugalmasság és hajlíthatóság; Alkalmas emelésre, többszöri hajlítással, csatlakozási pontokon történő átmenettel és kisméretű emelőhevederekkel.

III. Iparági alkalmazási kör

1. Ipari acélszerkezetek: merevítő és védelmi rendszerek nagy fesztávú acéltetők és falak számára gyárakban, raktárakban, kiállítótermekben, stadionokban és repülőtéri terminálokban.

2. Építészeti függönyfalak és dekorációs projektek: A külső falak függönyfalai, álmennyezetei és homlokzatai kábeleket tartalmaznak különféle épülettípusokhoz.

3. Települési és közlekedési létesítmények: Acélszerkezetek, például gyalogos felüljárók, buszmegállók, fizetőállomások, építési védőburkolatok és korlátok.

4. Kulturális turisztikai és tájtervezési projektek: Táji pergolák, húzómembránszerkezetek, acél tájképek és deszkajárdák feszítése és rögzítése.

5. Építési helyszínek: Ideiglenes emelés acélszerkezetek beépítéséhez, alkatrész-pozícionáláshoz, vezetővezetékekhez és élbiztonsági védelemhez.

6. Tengerparti/nedves területek épületei: Teherhordó acélelemek magas páratartalmú és sópermettel rendelkező környezetben, például part menti gyárak és kikötőkkel kapcsolatos építmények.

IV. Horganyzási folyamaton alapuló alkalmazási forgatókönyvek

· Elektro-horganyzott acél drótkötél: Sima felülettel és vékony horganyzott bevonattal; elsősorban beltéri alkalmazásokhoz, száraz környezetben, valamint dekoratív feszítéshez vagy merevítéshez használják.

· Tűzihorganyzott acél drótkötél: vastag cinkbevonattal és magas korrózióállósággal rendelkezik; alkalmas kültéri használatra, beleértve a tengerparti területeket, magas páratartalmú környezeteket és sópermetnek kitett helyeket.

Teljesítményspecifikációk

I. Alapanyagok és szabványok

·Anyaga: Kiváló minőségű magas széntartalmú acélhuzal (C 0,7%–0,95%)

·Felületkezelés: Tűzihorganyzás / Elektro-horganyzás

· Szabványok: GB/T 8903-2024, ISO 10425

· Alkalmazható környezetek: beltéri/kültéri, párás körülmények, tengerparti területek (sópermet)

II. Általános konstrukciók (leggyakrabban acélszerkezeteknél)

·6×19+FC/IWR: Viszonylag merev és kopásálló; merevítésre, csővezetékekre és statikus teherhordásra használják

·6×37+FC/IWR: Rugalmas és hajlékony; emeléshez, függönyfalhevederekhez és ismételt hajlítással járó alkalmazásokhoz

·1×19 / 1×37: Egyszálú; nagy merevség; feszítőkábelekhez és függönyrudakhoz használják

III. Átmérő és súly (általános előírások)

· Átmérő tartomány: 6–40 mm (Acélszerkezetek támasztéka)

·Referenciasúly (6×19+IWR, 1870 MPa):

o φ6: kb. 1,3 kg/100 m

o φ12: kb. 5,2 kg/100m

o φ16: kb. 9,3 kg/100 m

o φ20: kb. 14,5 kg/100 m

o φ24: kb. 20,9 kg/100 m

IV. Szakítószilárdsági fokozatok (Főbb mechanikai paraméterek)

· Általános fokozatok: 1570, 1770, 1870, 1960, 2160 MPa

·Acélszerkezetekhez ajánlott: 1770–1960 MPa (szilárdság és szívósság egyensúlya)

· Példák a törési erőre (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. A horganyzott bevonat paraméterei (a korrózióállóság kulcsa)

Elektrogalvanizálás (beltéri / száraz környezetben)

·Bevonat vastagság: 5–15 μm

·Cink bevonat tömege: 75-150 g/m²

·Tulajdonságok: Sima, egységes; mérsékelt korrózióállóság

Tűzihorganyzás (kültéri/parti környezetben)

·Bevonat vastagság: 30–60 μm

·Cink bevonat tömege: 200–350 g/m²

·Jellemzők: Vastag bevonat; sópermetnek ellenálló; hosszú élettartam

VI. Rugalmassági és alakváltozási paraméterek

· Rugalmassági modulus: ≈1,2×10⁵ MPa

·Minimális szakadási nyúlás: ≥2,0% (standard követelmény)

·Javasolt biztonsági tényező:

oSztatikus feszítés/rögzítés: ≥3.5

o Emelés / Dinamikus alkalmazások: ≥5–6

VII. Fáradtság és hajlítási tulajdonságok

·Fáradási szilárdság: A szakítószilárdság körülbelül 45–55%-a

· Minimális hajlítási sugár: ≥6× kötélátmérő (a meghajlás/sérülés elkerülése érdekében)

·Fektési irány: Jobb oldali normál fektetés (RHRL); szerkezetileg stabil, ellenáll a meghajlásnak

VIII. Működési hőmérséklet és korlátozások

·Működési hőmérséklet: -40°C és +80°C között

·Rövid távú maximum: ≤120°C (nincs cinkbevonat leválása)

·Tiltott: Erős savaknak/lúgoknak való hosszan tartó expozíció, magas hőmérsékletű sütés vagy erős behatás

Horganyzott acél drótkötelek az építőipar fejlesztési irányaihoz

Az építőiparban használt horganyzott acél drótkötél-ipar hat kulcsfontosságú területen – technológia, termékek, piacok, alkalmazások, környezeti fenntarthatóság és digitalizáció – fejlesztésen megy keresztül, hogy átfogóan megfeleljen a könnyű, nagy fesztávú, rendkívül korrózióálló és rendkívül biztonságos modern acélszerkezetek mérnöki igényeinek. A konkrét fejlesztési irányok a következők:

1. Technológiai trendek: nagy szilárdság, korrózióállóság és szerkezeti optimalizálás

Az ipar folyamatosan fejlődik a nagyobb szilárdság, hosszabb élettartam és kiváló korrózióállóság irányába. A szabványos szilárdsági fokozatok 1570/1770 MPa-ról 1870/1960 MPa-ra váltanak, a csúcskategóriás termékek pedig elérik a 2160 MPa-t, ami lehetővé teszi a csökkentett önsúlyt és a nagyobb teherbírást, amely alkalmas a nagy fesztávú acélszerkezetekhez. A bevonattechnológiák túllépnek a hagyományos tűzihorganyzáson, és elfogadják a cink-alumínium-magnézium és ritkaföldfém-ötvözet kompozit bevonatokat; ezek jelentősen megnövelt sópermetezési ellenállást kínálnak, kielégítve az erősen korrozív környezetek, például a tengerparti és vegyipari övezetek igényeit. Ezenkívül a tömörített szálak és a lezárt, forgásálló szerkezetek fokozatosan felváltják a szabványos kötélkialakításokat, hatékonyan növelve a szakítószilárdságot és a kifáradási élettartamot.

2. Terméktrendek: Alkalmazás-specifikus, nagy biztonságú és testreszabható

A termékek elmozdulnak az általános specifikációktól az acélszerkezetekre szabott speciális sorozatok felé, amelyek többféle működési forgatókönyvet is alkalmaznak, mint például a függönyfalak merevítése, a nehézemelés és a hosszú fesztávú feszítés. A rugalmas testreszabási rendszerek támogatják a fix hosszúságú vágást, a végillesztéssel történő feldolgozást és a megfelelő kötélzet integrált szállítását, jelentősen lerövidítve a projekt szállítási idejét. Ezzel párhuzamosan a biztonsági szabványokat korszerűsítik a tervezési biztonsági ráhagyások növelése érdekében; átfogó gyári tesztelés és a teljes életciklusra kiterjedő nyomon követhetőség biztosítja az acélszerkezeti projektek üzembiztonságát.

3. Piaci trendek: termelési koncentráció, belföldi helyettesítés és exportbővülés

A környezetkímélő termelési korlátok és a „kettős szén-dioxid” politikák miatt a nem hatékony kapacitások fokozatosan megszűnnek, és a termelés egyre inkább a vezető vállalatok körében összpontosul, kiemelve az ipari klaszterezés előnyeit. Az import helyettesítését nagyrészt sikerült elérni a tengeri szélenergiában, a tengeri mérnökökben és a prémium függönyfalakban használt csúcskategóriás drótkötelek esetében, a hazai csúcskategóriás termékek pedig megfelelnek a nemzetközi teljesítmény szabványoknak. Ezenkívül a „Belt and Road Initiative” infrastrukturális lehetőségeit kihasználva az acélszerkezetekhez használt horganyzott acél drótkötelek exportja folyamatosan növekszik, ami globális piaci lábnyomot jelent.

4. Alkalmazási trendek: Stabil hagyományos kereslet és robbanásszerű növekedés az új energetikai és tengerészeti mérnökökben

A kereslet stabil marad, és folyamatosan fejlődik a hagyományos acélszerkezeti piacokon, beleértve az ipari üzemeket, a stadionokat és az önkormányzati függönyfalakat. Az új energia a növekedés fő motorjaként jelent meg; Az olyan infrastrukturális projektek, mint a szárazföldi és tengeri szélenergia, a fotovoltaikus rögzítőrendszerek, az energiatárolók és az ultra-nagyfeszültségű (UHV) távvezetékek jelentős keresletet generálnak a nagy szilárdságú, rendkívül korrózióálló speciális acél drótkötelek iránt. Ezen túlmenően a tengeri mérnöki projektek – beleértve a tengeren átnyúló hidakat és a part menti terminálokat – ösztönzik a rendkívül korrózióálló acél drótkötelek széles körű alkalmazását, ezáltal kiterjesztve az iparág alkalmazási körét.

5. Környezetvédelmi trendek: Alacsony szén-dioxid-kibocsátású, zöld, körkörös és energiahatékony termelés

Az ipar átfogóan korszerűsíti a zöld horganyzási folyamatokat, és alkalmazza az alacsony energiafelhasználású gyártósorokat, a zárt hurkú vízrendszereket és a cink salak-visszanyerési technológiákat. Ezek az intézkedések jelentősen megnövelik a cink visszanyerési arányát, és cianidmentes folyósítással és alacsony kibocsátású folyamatokkal kombinálva megfelelnek a „kettős széndioxid” környezetvédelmi céloknak. Ezenkívül az iparág kihasználja termékei nagy szilárdságát, könnyű súlyát és kivételes élettartamát, hogy csökkentse az anyagfelhasználást és a csere gyakoriságát, ezáltal a termék teljes életciklusa során energiamegtakarítást és kibocsátáscsökkentést ér el.

6. Digitális trendek: Intelligens felügyelet és prediktív karbantartás

Az iparág fokozatosan bevezeti az intelligens üzemeltetési és karbantartási (O&M) rendszereket. A beépített érzékelők használatával ezek a rendszerek lehetővé teszik az acél drótkötél feszességének, kopásának és hőmérsékletének valós idejű online monitorozását, valamint korai figyelmeztetést a vezetékszakadásra. A digitális ikermodellek mesterséges intelligencia-algoritmusokkal való integrálása lehetővé teszi a fáradtság élettartamának precíz előrejelzését, a hagyományos ütemezett cseremodell tudományos prediktív karbantartási megközelítéssé alakításával; ez hatékonyan csökkenti az acélszerkezeti projektek O&M költségeit és mérsékli a biztonsági kockázatokat.

GYIK

1. kérdés: Mi a különbség a 6×19 és 6×37 drótkötél szerkezetek között?

V: A 6×19-es szerkezetnek 6 szála van, szálonként körülbelül 19 vezetékkel. Viszonylag merev és kopásálló, így ideális fix merevítésekhez, csővezetékekhez és hosszú távú statikus teherhordó alkalmazásokhoz. A 6×37-es szerkezet 6 szálból áll, szálonként körülbelül 37 vezetékkel. Rugalmasabb és hajlékonyabb, így ideális az emeléshez, az ismételt hajlítással járó alkalmazásokhoz és a csatlakozási pontokon keresztül történő menethez.

Q2: Hogyan válasszunk elektromos horganyzott és tűzihorganyzott drótkötél között?

V: Az elektromosan horganyzott drótkötél sima felületű, vékony cinkbevonattal (5-15 μm), és alkalmas beltéri alkalmazásokra, száraz környezetre és dekoratív feszítésre. A tűzihorganyzott drótkötél vastag bevonattal (30-60 μm) kiváló sópermetezési ellenállással rendelkezik, és kültéri használatra, tengerparti területeken és magas páratartalmú környezetben szükséges.

3. kérdés: Milyen biztonsági tényezőt kell használni a drótkötélekhez acélszerkezeti alkalmazásokban?

V: Statikus feszítési és rögzítési alkalmazásokhoz ≥3,5 biztonsági tényező ajánlott. Emelési és dinamikus alkalmazásokhoz ≥5-6 biztonsági tényező szükséges. A tervezési biztonsági tényezőket a tényleges munkakörülményeken alapuló szerkezeti számítással kell megerősíteni.

4. kérdés: Használhatók-e az építőipari horganyzott acél drótkötelek tartós szerkezeti merevítésre?

V: Igen, a horganyzott drótkötelet széles körben használják tartós szerkezeti merevítésre acélszerkezetű tetőkben, függönyfalak felfüggesztésében és rácsos feszítőrendszerekben. A horganyzott bevonatnak azonban sértetlennek kell lennie, és minden végcsatlakozást (drótkötél-bilincsek, forgócsavarok) megfelelően fel kell szerelni. A kötelet ki kell cserélni, ha az időszakos ellenőrzés során elszakadt vezetékeket, törött szálakat vagy súlyos korróziót észlel.

5. kérdés: Hogyan kell megvizsgálni és kicserélni a horganyzott drótkötelet?

V: Rendszeres szemrevételezéssel ellenőrizni kell a vezetékek szakadását, korrózióját, megtörését és deformációját. Kritikus alkalmazások esetén cserélje ki a kötelet, ha az alábbi feltételek bármelyike ​​teljesül:
(1) a megszakadt vezetékek aránya meghaladja az összes vezeték 10%-át bármely fektetési hosszban;
(2) az átmérő csökkenése meghaladja a 7%-ot;
(3) súlyos korrózió vagy lyukak láthatók;
(4) csavarodást vagy madárketrecbe zárást figyeltek meg.
